Klamka okienna: klucz do zrozumienia i sprawnej obsługi
- Klamka to interfejs sterujący skomplikowanym mechanizmem okucia obwiedniowego.
- Składa się z rękojeści, szyldu maskującego, kwadratowego trzpienia i ukrytych śrub montażowych.
- Obrót klamki wprawia w ruch trzpień, który aktywuje przekładnię w zasuwnicy, kontrolując rygle.
- Najczęstsze problemy to luzy, zacinanie się klamki oraz jej kręcenie się w kółko.
- Wersje z przyciskiem lub kluczykiem oferują dodatkowe funkcje bezpieczeństwa i blokady.
- Wiele drobnych usterek można zdiagnozować i naprawić samodzielnie, oszczędzając czas i pieniądze.
Dlaczego znajomość budowy klamki okiennej to pierwszy krok do sprawnego okna?
Klamka okienna, choć na pierwszy rzut oka wydaje się być prostym elementem, jest w rzeczywistości kluczowym interfejsem do złożonego mechanizmu okucia obwiedniowego. To właśnie ona pozwala nam sterować całym systemem ryglowania i otwierania skrzydła. Zrozumienie jej budowy jest fundamentalne dla każdego użytkownika okien, ponieważ umożliwia szybką i trafną diagnozę problemów, a często także ich samodzielne rozwiązanie. Taka wiedza pozwala zaoszczędzić zarówno czas, jak i pieniądze, unikając niepotrzebnych wizyt serwisowych, gdy usterka okazuje się być drobnostką.
Klamka jako centrum dowodzenia – poznaj jej prawdziwą rolę
W mojej ocenie, klamka okienna pełni rolę prawdziwego "centrum dowodzenia" dla całego systemu ryglującego okna. Nie jest to jedynie uchwyt do otwierania, ale swego rodzaju "przełącznik", który wyzwala całą serię precyzyjnych ruchów w okuciu obwiedniowym – czyli zespole mechanizmów zamontowanych na obwodzie skrzydła i ościeżnicy, odpowiadającym za jego funkcjonalność. Obrót klamki nie jest celem samym w sobie, lecz sygnałem dla okucia, by zmieniło swój stan: zablokowało, odblokowało, uchyliło czy otworzyło skrzydło. To właśnie ta centralna rola sprawia, że klamka jest nieodzowna dla pełnej funkcjonalności i bezpieczeństwa każdego okna.
Kiedy klamka zawodzi, czyli jakie problemy możesz rozwiązać samodzielnie
W mojej praktyce często spotykam się z kilkoma powtarzającymi się problemami z klamkami okiennymi. Najczęściej są to: luzy na klamce, jej zacinanie się lub kręcenie się w kółko bez reakcji mechanizmu. Zrozumienie budowy klamki pozwala na wstępną diagnozę, która jest kluczowa. Jeśli klamka jest luźna, często wystarczy dokręcić śruby montażowe. Gdy się zacina, problem może tkwić w braku smarowania lub zabrudzeniu. Natomiast jeśli klamka kręci się w kółko, może to wskazywać na wyrobienie trzpienia lub gniazda w zasuwnicy. W wielu przypadkach, uzbrojeni w odpowiednią wiedzę, możemy samodzielnie rozwiązać te proste usterki, zanim pomyślimy o wezwaniu serwisu.
Anatomia klamki okiennej – co tak naprawdę kryje się pod obudową?
Aby w pełni zrozumieć działanie klamki, musimy zajrzeć pod jej zewnętrzną obudowę i poznać poszczególne komponenty. Klamka okienna, choć z zewnątrz wydaje się jednolita, składa się z kilku kluczowych elementów, które wspólnie tworzą funkcjonalny mechanizm. Przyjrzyjmy się im bliżej, aby wiedzieć, co dokładnie steruje naszym oknem.
| Element | Opis i funkcja | Typowe materiały |
|---|---|---|
| Rękojeść (uchwyt) | Część, za którą chwyta użytkownik, służąca do obracania klamki i sterowania okuciem. | Aluminium, stal, tworzywo sztuczne |
| Szyld (rozeta) | Element maskujący, ukrywający śruby montażowe i mechanizm wewnętrzny, poprawiający estetykę. | Metal (np. aluminium), tworzywo sztuczne |
| Trzpień | Metalowy pręt o przekroju kwadratu, łączący klamkę z mechanizmem zasuwnicy wewnątrz ramy okiennej. | Stal, stop cynku |
| Mechanizm wewnętrzny | (W klamkach specjalnych) Dodatkowy mechanizm blokujący, np. z przyciskiem lub zamkiem bębenkowym. | Metal, tworzywo sztuczne |
| Śruby montażowe | Dwie śruby mocujące klamkę do profilu skrzydła okiennego, ukryte pod rozetą. | Stal |
Rękojeść i rozeta – nie tylko estetyka, ale i ochrona mechanizmu
Rękojeść, czyli uchwyt, to najbardziej widoczna część klamki, za którą chwytamy, aby otworzyć, zamknąć lub uchylić okno. Jej ergonomia i materiał (najczęściej aluminium, stal lub tworzywo sztuczne) mają wpływ na komfort użytkowania. Bezpośrednio pod rękojeścią znajduje się szyld, zwany również rozetą. Ten element pełni podwójną funkcję: po pierwsze, maskuje śruby montażowe i wewnętrzne części mechanizmu, nadając klamce estetyczny wygląd. Po drugie, co równie ważne, chroni te ukryte komponenty przed kurzem, brudem i uszkodzeniami mechanicznymi. Dostępne są rozety w różnorodnych kształtach i wykonane z różnych materiałów, co pozwala dopasować je do stylu okna i wnętrza.
Trzpień – kwadratowy pręt, który jest sercem całej operacji
Trzpień to moim zdaniem serce całej operacji sterowania oknem. Jest to metalowy pręt o przekroju kwadratu, najczęściej o wymiarach 7x7 mm, który stanowi bezpośrednie połączenie między klamką a mechanizmem zasuwnicy, ukrytym w profilu okiennym. Jego kluczowa rola polega na przenoszeniu ruchu obrotowego rękojeści na mechanizm okucia. Niezwykle istotne jest, aby długość trzpienia była precyzyjnie dopasowana do grubości profilu okiennego. Niewłaściwy rozmiar – zbyt krótki lub zbyt długi – może prowadzić do nieprawidłowego działania klamki, a nawet uszkodzenia zasuwnicy. Zużycie lub wyrobienie trzpienia to częsta przyczyna problemów, takich jak kręcenie się klamki w kółko.
Ukryte śruby montażowe – fundament stabilności Twojej klamki

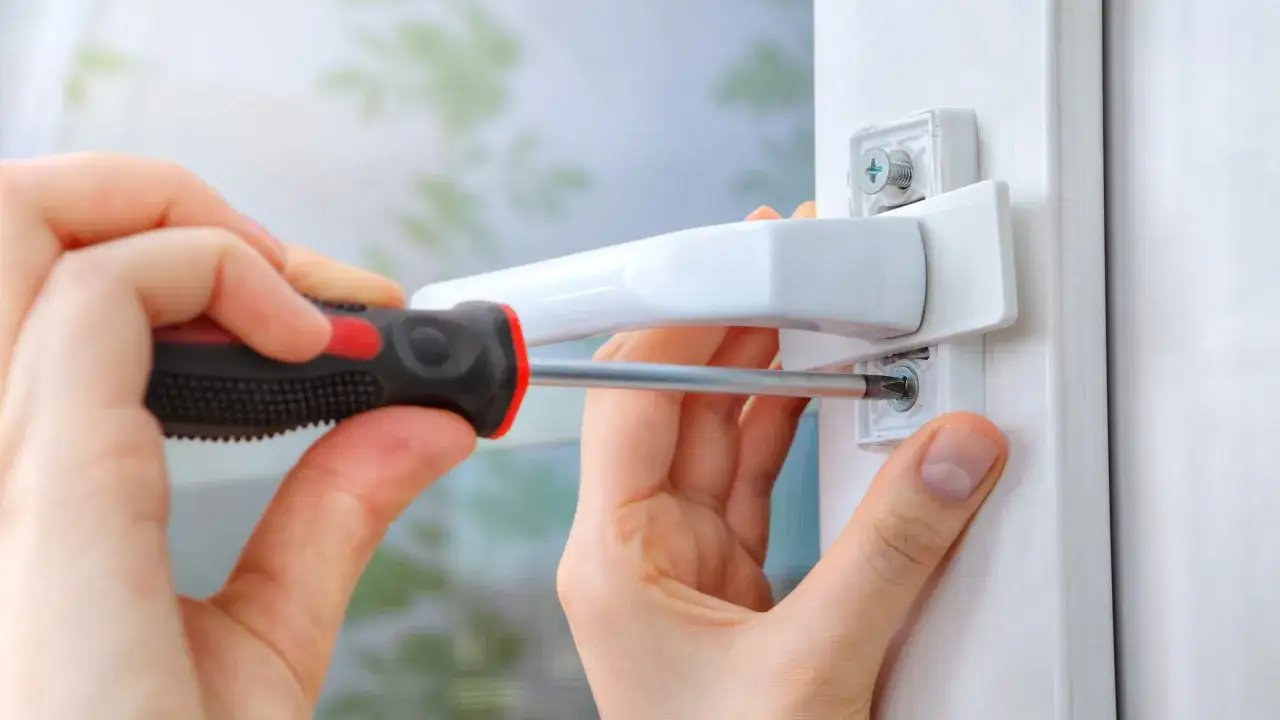

Stabilność i prawidłowe funkcjonowanie klamki w dużej mierze zależą od ukrytych śrub montażowych. Zazwyczaj są to dwie śruby, które mocują klamkę do profilu skrzydła okiennego. Są one sprytnie ukryte pod rozetą maskującą, którą można obrócić o 90 stopni, aby uzyskać do nich dostęp. Standardowy rozstaw tych śrub to 43 mm, co jest ważną informacją przy wymianie klamki. Ich poluzowanie jest jedną z najczęstszych przyczyn "luzów" na klamce, a ich regularne dokręcanie może znacząco przedłużyć żywotność i komfort użytkowania. To właśnie te niewielkie elementy są fundamentem, na którym opiera się cała stabilność klamki.Przekładnia w zasuwnicy – niewidoczny partner klamki w otwieraniu okna
Warto podkreślić, że sama klamka jest tylko "przedłużeniem przełącznika". Prawdziwa "magia" i skomplikowany mechanizm dzieją się w przekładni zasuwnicy, która jest integralną częścią okucia obwiedniowego. Gdy obracamy trzpień klamki, wprawia on w ruch zębatkę znajdującą się wewnątrz zasuwnicy. Ta zębatka następnie zamienia ruch obrotowy na ruch liniowy listew z rolkami ryglującymi. Te rolki, przesuwając się po obwodzie skrzydła, wchodzą w zaczepy na ramie okna (ościeżnicy) lub z nich wychodzą. To właśnie zasuwnica jest głównym elementem odpowiadającym za ryglowanie, szczelność oraz bezpieczeństwo okna, a klamka jest jedynie narzędziem do jej aktywacji.
Jak obrót klamki o 90 stopni wprawia w ruch całe okno? Mechanizm działania krok po kroku
Zrozumienie, co dzieje się w okuciu okiennym przy każdym obrocie klamki, jest kluczowe do pełnego pojmowania jej roli. Mechanizm działania jest precyzyjny i każda pozycja klamki ma swoje ściśle określone zadanie, wpływające na funkcjonalność i bezpieczeństwo okna.
Pozycja pionowa w dół: Jak klamka dociska skrzydło i gwarantuje szczelność?
Kiedy klamka znajduje się w pozycji pionowej w dół, okno jest zamknięte i zaryglowane. W tym położeniu obrót klamki spowodował wysunięcie rygli i rolek ryglujących z zasuwnicy. Te elementy weszły w specjalne zaczepy zamontowane na ramie okna (ościeżnicy), mocno dociskając skrzydło do ościeżnicy. To właśnie ta pozycja zapewnia maksymalną szczelność okna, co jest niezwykle ważne dla izolacji termicznej i akustycznej. Dodatkowo, zaryglowane okno w tej pozycji oferuje podstawowe zabezpieczenie antywłamaniowe, utrudniając otwarcie go od zewnątrz.

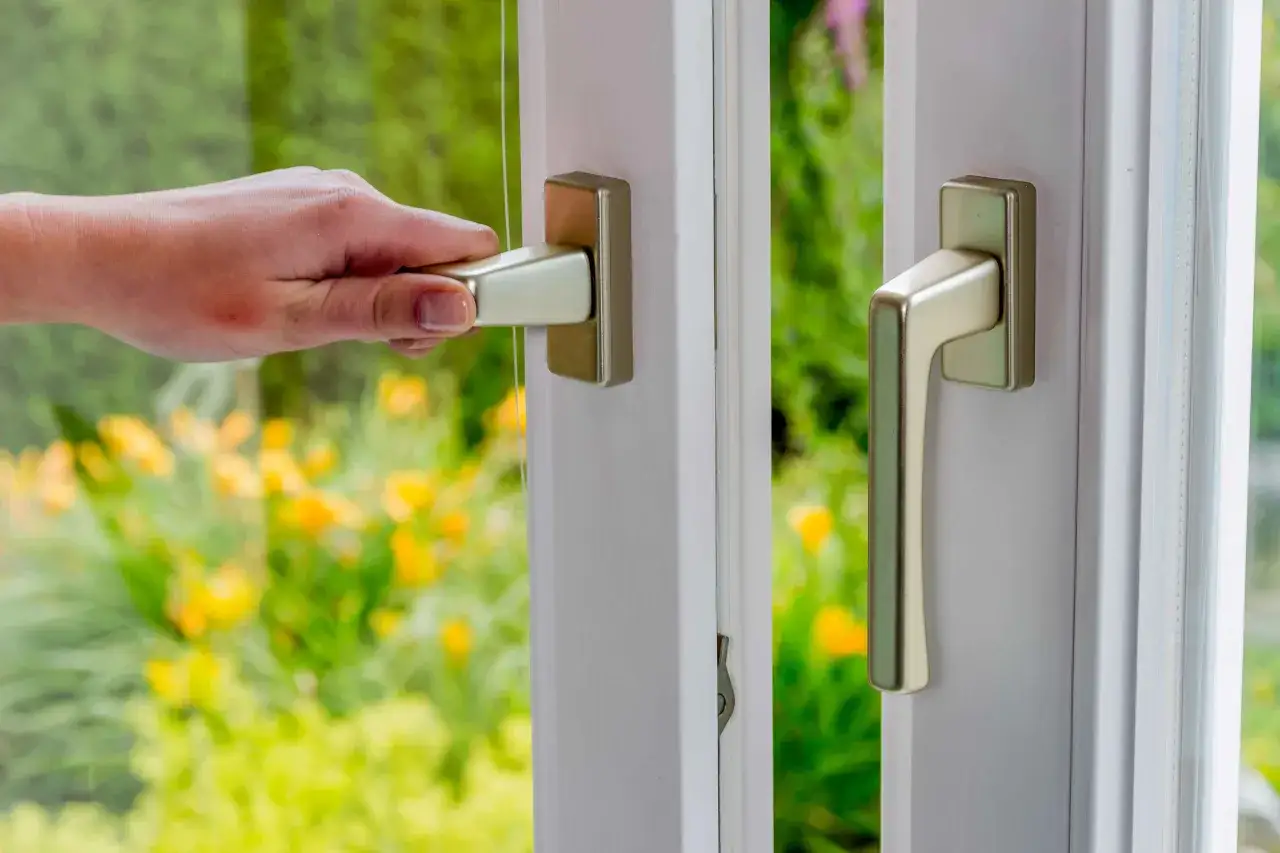

Pozycja pozioma: Co dzieje się w okuciu, gdy otwierasz okno na oścież?
Obrót klamki do pozycji poziomej aktywuje mechanizm otwierania okna na oścież. W tym momencie wszystkie rygle i rolki ryglujące, które wcześniej znajdowały się w zaczepach, zostają całkowicie cofnięte do wnętrza zasuwnicy. Skrzydło jest wówczas zwolnione z zaczepów, co umożliwia jego swobodne otwarcie na oścież. Ta pozycja jest niezbędna do pełnej wentylacji pomieszczenia, a także do łatwego dostępu do zewnętrznej strony okna, na przykład w celu umycia szyb czy konserwacji ramy.
Pozycja pionowa w górę: Tajemnica bezpiecznego uchylania okna
W oknach rozwierno-uchylnych, obrót klamki do pozycji pionowej w górę uruchamia mechanizm uchylania. W tej pozycji dolna część skrzydła pozostaje zaryglowana, natomiast górna część odchyla się od ramy, tworząc szczelinę wentylacyjną. Jest to możliwe dzięki specjalnym mechanizmom w okuciu, które pozwalają na kontrolowane odchylenie skrzydła. Uchylanie jest idealnym rozwiązaniem do bezpiecznej i kontrolowanej wentylacji pomieszczeń, szczególnie podczas nieobecności domowników lub w chłodniejsze dni, ponieważ minimalizuje ryzyko przeciągów i niepożądanego otwarcia okna.
Najczęstsze usterki i ich związek z budową klamki – naucz się diagnozować problemy
Znajomość budowy klamki i mechanizmu okucia pozwala na szybką identyfikację źródła problemu, gdy klamka zaczyna szwankować. Poniżej przedstawiam najczęstsze usterki i podpowiadam, jak je diagnozować, a często także, jak samodzielnie je naprawić.
Klamka kręci się dookoła? Sprawdź, czy to wina wyrobionego trzpienia
Jednym z najbardziej frustrujących problemów jest sytuacja, gdy klamka kręci się dookoła, nie wprawiając w ruch mechanizmu okna. Najczęstszą przyczyną jest wyrobienie kwadratowego trzpienia klamki lub, co gorsza, gniazda w zasuwnicy, do którego trzpień wchodzi. Aby to sprawdzić, należy zdjąć klamkę i spróbować poruszyć samym trzpieniem za pomocą kombinerek. Jeśli trzpień swobodnie obraca się w gnieździe zasuwnicy, to problem leży w zasuwnicy i wymaga jej wymiany. Jeśli trzpień jest uszkodzony, ale gniazdo w zasuwnicy jest w porządku, wystarczy wymienić samą klamkę. Warto zawsze zacząć od sprawdzenia trzpienia – to najprostsza i najtańsza diagnoza.
Opór i zacinanie przy przekręcaniu – czy to problem klamki, czy już całego okucia?
Gdy klamka ciężko chodzi lub zacina się przy przekręcaniu, przyczyn może być kilka. Najczęściej jest to wynik braku smarowania lub zabrudzenia mechanizmu okucia, co prowadzi do zwiększonego tarcia. Może to być również objaw zużycia elementów okucia, a w skrajnych przypadkach – uszkodzenia zasuwnicy. Aby odróżnić problem z samą klamką od problemu z całym okuciem, można spróbować zdjąć klamkę i za pomocą kombinerek lub klucza spróbować obrócić sam trzpień. Jeśli trzpień obraca się swobodnie, problem leży w samej klamce. Jeśli nadal czuć opór, to prawdopodobnie całe okucie wymaga smarowania, regulacji, a w ostateczności wymiany. Pamiętajmy, że regularne smarowanie ruchomych części okucia specjalnym smarem do okuć może zapobiec wielu takim problemom.
"Luzy" na klamce – jak prosto dokręcić śruby ukryte pod maskownicą?

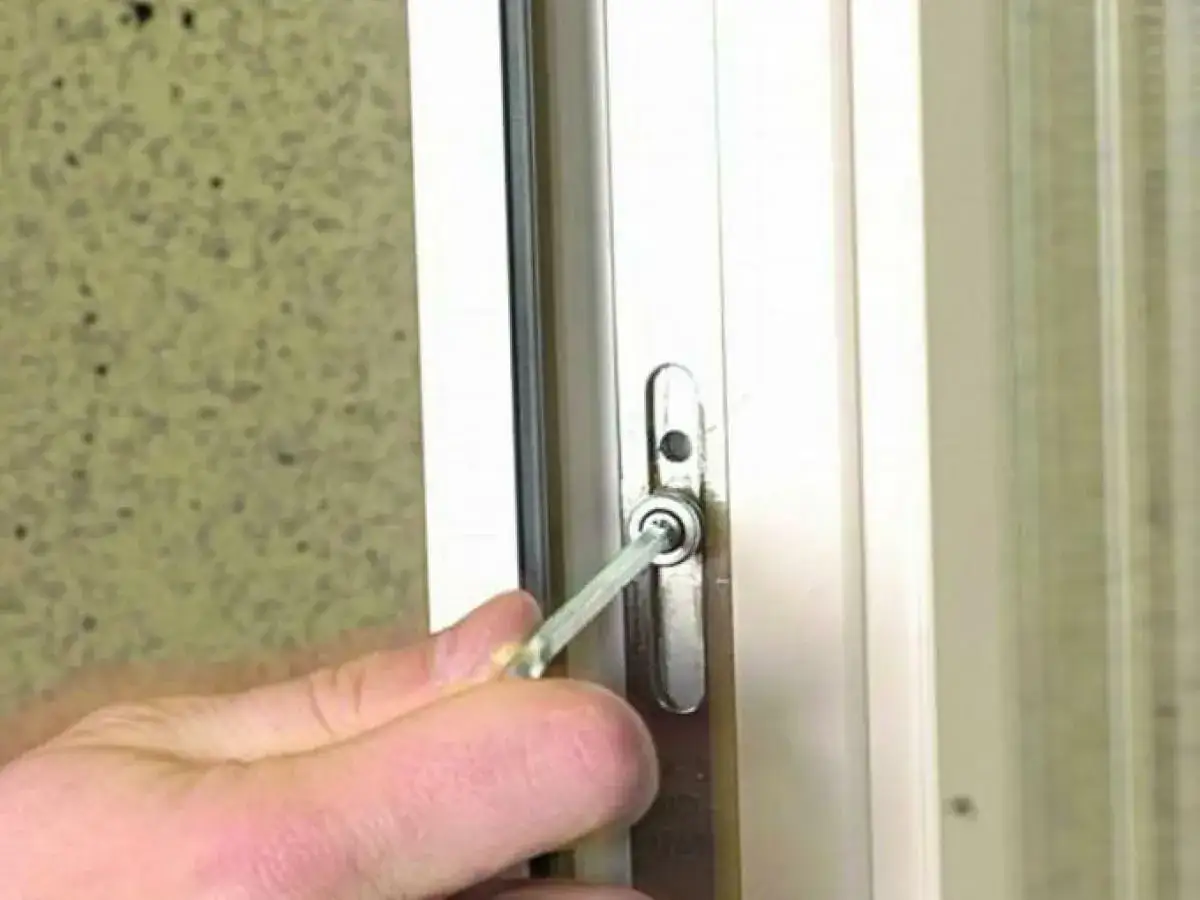

Luźna klamka to chyba najprostszy do rozwiązania problem. W większości przypadków jest to wynik poluzowania śrub montażowych, które mocują klamkę do skrzydła okiennego. Aby je dokręcić, należy delikatnie odchylić lub obrócić o 90 stopni rozetę maskującą (szyld), która znajduje się u podstawy klamki. Pod nią znajdziemy dwie śruby (pamiętajmy o standardowym rozstawie 43 mm). Wystarczy użyć odpowiedniego śrubokręta (zazwyczaj krzyżakowego) i dokręcić je. Zawsze radzę, aby robić to z wyczuciem, aby nie uszkodzić gwintu. Po dokręceniu śrub, należy obrócić rozetę z powrotem na swoje miejsce. To prosta czynność, którą każdy może wykonać samodzielnie, bazując na poradnikach, np. takich jak te dostępne na handles.pl.
Blokada błędnego położenia – dlaczego ten mały element może unieruchomić Twoją klamkę?
Czasami klamka nagle się blokuje i nie chce się ruszyć, zwłaszcza gdy okno jest otwarte lub uchylone. W takiej sytuacji najczęściej winna jest blokada błędnego położenia, nazywana również "spowalniaczem" lub "zabezpieczeniem przed niewłaściwym położeniem klamki". Jest to mała dźwigienka lub przycisk, zazwyczaj umieszczony na boku skrzydła, w pobliżu klamki. Jej funkcja polega na zapobieganiu przekręceniu klamki, gdy skrzydło nie jest prawidłowo zamknięte. Chroni to mechanizm okucia przed uszkodzeniem. Aby odblokować klamkę, należy docisnąć skrzydło do ramy w taki sposób, aby blokada została zwolniona (zazwyczaj trzeba wcisnąć dźwigienkę lub przycisk i jednocześnie spróbować obrócić klamkę do pozycji pionowej w dół). To prosty mechanizm, który często bywa mylony z poważną awarią.
Budowa a bezpieczeństwo: Czym różni się klamka z przyciskiem lub kluczykiem od standardowej?
Oprócz standardowych klamek, na rynku dostępne są również wersje z dodatkowymi mechanizmami bezpieczeństwa. Ich budowa jest nieco bardziej złożona, a wynikające z tego korzyści znacząco wpływają na funkcjonalność i bezpieczeństwo użytkowania okien.
Klamka z przyciskiem – jak mała blokada chroni przed otwarciem przez dzieci?
Klamka z przyciskiem to popularne rozwiązanie, które ma na celu zwiększenie bezpieczeństwa, zwłaszcza w domach z małymi dziećmi. W jej rękojeści lub rozecie znajduje się dodatkowy mechanizm blokujący, który wymaga wciśnięcia przycisku przed obrotem klamki. Bez wciśnięcia przycisku, klamka pozostaje zablokowana i nie można nią obracać. To proste, ale skuteczne zabezpieczenie, które uniemożliwia przypadkowe otwarcie okna przez dzieci, chroniąc je przed wypadnięciem. Budowa takiej klamki jest tylko nieznacznie bardziej skomplikowana niż standardowej, ale jej rola w zapewnieniu spokoju rodzicom jest nieoceniona.
Przeczytaj również: Okno uchylne przepuszcza zimno? Wyreguluj je sam!
Klamka z kluczykiem – czy wbudowany zamek to realne zabezpieczenie antywłamaniowe?
Klamka z kluczykiem to kolejny poziom zabezpieczenia, wyposażony w wbudowany zamek bębenkowy. Po przekręceniu klucza, zamek fizycznie blokuje możliwość obrotu klamki, uniemożliwiając jej manipulację. Czy takie rozwiązanie stanowi realne zabezpieczenie antywłamaniowe? W pewnym stopniu tak. Z pewnością utrudnia otwarcie okna od zewnątrz poprzez wiercenie czy manipulację klamką. Jednak jego główną rolą jest często zapobieganie nieautoryzowanemu otwarciu od wewnątrz (np. przez dzieci lub osoby nieuprawnione) oraz zwiększenie odporności na próby otwarcia poprzez rozwiercenie ramy i próby manipulacji klamką od zewnątrz. Dla pełnego zabezpieczenia antywłamaniowego, klamka z kluczykiem powinna być uzupełniona o inne elementy, takie jak okucia antywłamaniowe czy szyby bezpieczne.
Kiedy warto wezwać serwis okien? Granica między prostą naprawą a poważną awarią
Po lekturze tego artykułu mam nadzieję, że czują się Państwo pewniej w diagnozowaniu problemów z klamkami okiennymi. Wiele drobnych usterek, takich jak luzy na klamce, brak smarowania czy aktywacja blokady błędnego położenia, można z powodzeniem rozwiązać samodzielnie, bazując na zdobytej wiedzy. To pozwala zaoszczędzić czas i pieniądze, a także daje satysfakcję z samodzielnej naprawy.
Jednakże, istnieje wyraźna granica, po której przekroczeniu konieczna jest interwencja profesjonalnego serwisu okien. Poważniejsze awarie, takie jak uszkodzenie zasuwnicy, pęknięcie elementów okucia obwiedniowego, czy problemy z regulacją całego skrzydła (np. gdy okno ociera o ramę lub nie domyka się prawidłowo), wymagają specjalistycznej wiedzy, narzędzi i doświadczenia. Próby samodzielnej naprawy skomplikowanych usterek mogą prowadzić do dalszych uszkodzeń, a w konsekwencji do znacznie wyższych kosztów naprawy, a nawet do utraty gwarancji na okno. Zawsze, gdy nie są Państwo pewni przyczyny problemu lub obawiają się pogorszenia sytuacji, lepiej zaufać ekspertom.
