W praktyce zasady podłączania pomieszczeń do jednego przewodu wentylacyjnego nie sprowadzają się do prostego pytania „czy da się to zrobić”. W wentylacji grawitacyjnej liczy się kierunek przepływu powietrza, podział na strefy czyste i brudniejsze, a także to, czy układ nie zacznie cofać wilgoci i zapachów do środka. Poniżej rozkładam temat na konkretne reguły, wyjątki i błędy, które najczęściej psują cały układ.
Najważniejsze reguły, które decydują o poprawnym połączeniu pomieszczeń
- Powietrze ma płynąć od strefy mniej zanieczyszczonej do bardziej zanieczyszczonej, a nie odwrotnie.
- W mieszkaniu pokoje są zwykle strefą nawiewną, a kuchnia, łazienka i WC strefą wywiewną.
- Nie łączy się dowolnie pomieszczeń o różnych wymaganiach sanitarnych; wspólny przewód to nie „uniwersalny kosz” na wszystkie kratki.
- W domu jednorodzinnym przepisy dają więcej swobody, ale układ nadal musi mieć logikę i zapewniać sprawny ciąg.
- Bez dopływu świeżego powietrza przez nawiewniki, rozszczelnienia lub inny zaplanowany nawiew wentylacja grawitacyjna zwykle działa słabo.
- W praktyce projektowej trzeba pilnować także wydajności wywiewu: kuchnia, łazienka i WC mają różne wymagania strumienia powietrza.
Kiedy wspólny przewód ma sens
Najpierw trzeba rozdzielić dwie rzeczy: wspólny pion wentylacyjny i przypadkowe „zebranie” kilku pomieszczeń do jednego odcinka kanału. To nie jest to samo. W dobrze zaprojektowanej wentylacji grawitacyjnej kilka pomieszczeń może korzystać z jednego pionu, ale tylko wtedy, gdy należą do tej samej grupy funkcjonalnej i nie psują kierunku przepływu powietrza.
Ja patrzę na to tak: jeśli pomieszczenia mają podobny charakter, podobne wymagania sanitarne i ten sam cel wentylacyjny, wspólny pion bywa rozsądnym rozwiązaniem. Jeśli jednak jedno pomieszczenie jest „czyste”, a drugie „brudne” w sensie wentylacyjnym, zaczynają się problemy. Wtedy jeden przewód łatwo zamienia się w kanał przenoszenia zapachów, wilgoci albo nawet podciśnienia między strefami.
| Sytuacja | Ocena | Dlaczego |
|---|---|---|
| Dwa pomieszczenia tej samej grupy sanitarnej | Zwykle możliwe | Jeśli projekt przewiduje taki układ i zachowany jest wymagany wywiew. |
| Kuchnia i łazienka w jednym wspólnym układzie | Zwykle nie | To różne funkcje, inne obciążenie zapachami i inny sposób pracy wentylacji. |
| Pokoje mieszkalne | Nie jako punkt wywiewny | To strefa nawiewna, z której powietrze ma przechodzić dalej do pomieszczeń brudniejszych. |
| Piwnica, pralnia, suszarnia | Nie do pionu mieszkaniowego | Nie powinny korzystać z tego samego układu co pomieszczenia mieszkalne. |
| Pomieszczenie zagrożone wybuchem | Nie | Tu obowiązują odrębne i ostrzejsze zasady bezpieczeństwa. |
Wspólny przewód ma więc sens tylko wtedy, gdy nie mieszamy funkcji „na siłę”. To prowadzi prosto do drugiego pytania: jak ma się układać sam przepływ powietrza w mieszkaniu, żeby taki pion rzeczywiście działał.

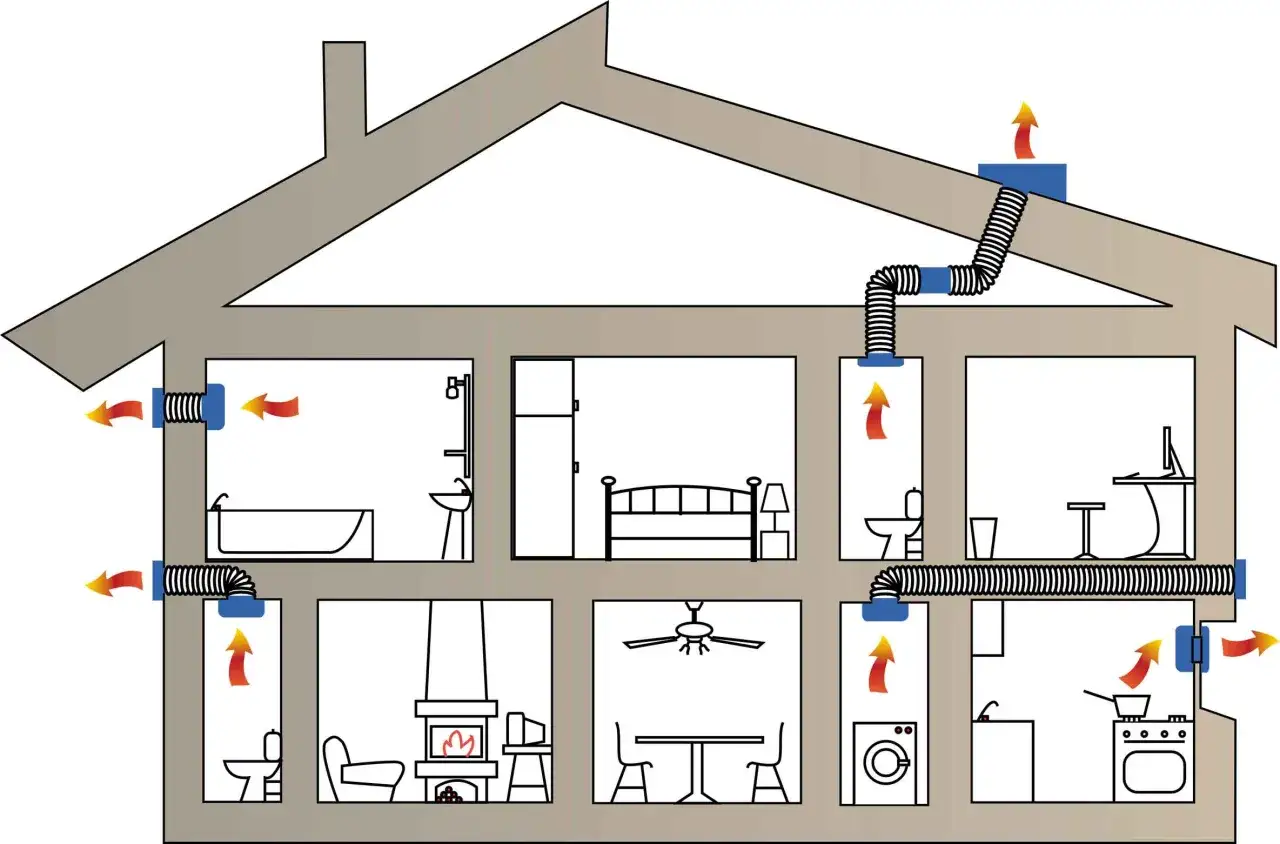

Jak powinien działać prawidłowy układ nawiewu i wywiewu
W wentylacji grawitacyjnej najważniejsza jest kolejność. Świeże powietrze trafia do pokoi i strefy dziennej, potem przepływa przez mieszkanie, a dopiero na końcu jest usuwane z kuchni, łazienki, WC albo innego pomieszczenia pomocniczego. To nie kanał „ciągnie” powietrze z dowolnego miejsca, tylko cały układ pracuje jako zaplanowany tor przepływu.
Nawiew
Bez nawiewu nie ma ciągu. W praktyce najczęściej chodzi o nawiewniki okienne lub ścienne, które doprowadzają powietrze z zewnątrz bez konieczności ciągłego uchylania okna. W wielu rozwiązaniach przyjmuje się, że nawiewnik do wentylacji grawitacyjnej powinien zapewniać przepływ rzędu 20-50 m3/h przy różnicy ciśnienia 10 Pa. To ważne, bo zbyt mały nawiew dławi cały system, a zbyt duży może dawać przeciąg i wychłodzenie.
Przepływ wewnętrzny
Powietrze musi mieć drogę z pokoju do strefy wywiewnej. Dlatego liczy się nie tylko kratka, ale też podcięcie drzwi, kratki transferowe albo inne rozwiązanie umożliwiające przepływ między pomieszczeniami. Jeśli drzwi są szczelne, a okna dodatkowo uszczelnione, ciąg przestaje być przewidywalny. Wtedy nawet dobrze dobrany przewód może nie pracować tak, jak zakładał projekt.
Przeczytaj również: Usuwanie pyłu po remoncie - Krok po kroku, bezpiecznie i skutecznie
Wywiew
Wywiew powinien być umieszczony tam, gdzie powstaje wilgoć, zapachy i zanieczyszczenia. W mieszkaniach oznacza to zwykle kuchnię, łazienkę, oddzielne WC albo pomocnicze pomieszczenie bez okna. Z mojego punktu widzenia to właśnie ten etap najczęściej jest źle rozumiany: ludzie próbują „wrzucić” do jednego kanału wszystko, zamiast pilnować, żeby każdy wywiew miał swój sens i swoją wydajność.
Gdy ten układ jest ustawiony poprawnie, łatwiej przejść do granic narzuconych przez przepisy. I właśnie tam zaczynają się miejsca, w których improwizacja jest po prostu złą decyzją.
Gdzie przepisy stawiają granicę
W polskich Warunkach Technicznych kluczowa jest zasada, że przy przepływie powietrza między pomieszczeniami lub strefami wentylacyjnymi kierunek ma iść od pomieszczenia mniej zanieczyszczonego do bardziej zanieczyszczonego. To brzmi prosto, ale w praktyce oznacza sporo ograniczeń. Nie chodzi o to, żeby wszystkie kratki podłączyć „pod jeden komin”, tylko żeby układ nie mieszał funkcji i nie przerzucał zanieczyszczeń tam, gdzie nie powinny trafiać.
- Nie łączy się przewodów z pomieszczeń o różnych wymaganiach użytkowych i sanitarno-zdrowotnych.
- Nie wolno łączyć przewodów z pomieszczenia zagrożonego wybuchem z przewodami innych pomieszczeń.
- W pomieszczeniu z wentylacją mechaniczną lub klimatyzacją nie stosuje się wentylacji grawitacyjnej ani hybrydowej.
- Nie należy podpinać piwnic, pralni i suszarni pod piony obsługujące część mieszkalną.
- W budynkach jednorodzinnych i rekreacji indywidualnej przepisy dopuszczają większą swobodę, ale to nadal nie znaczy, że każdy układ będzie działał dobrze.
To właśnie tutaj wielu inwestorów popełnia błąd: uznaje, że skoro coś da się technicznie połączyć, to będzie to zgodne z przepisami i sensowne eksploatacyjnie. Nie zawsze. W wentylacji grawitacyjnej granica między „działa” a „działa poprawnie” bywa bardzo cienka. Dlatego teraz przechodzę do części praktycznej: jak taki układ planować, żeby nie wrócić do niego po pierwszej zimie.
Jak zaplanować układ, który naprawdę działa
Ja zaczynam od bilansu, nie od rysunku kratek. Najpierw trzeba ustalić, które pomieszczenia są nawiewne, które wywiewne, jaki ma być kierunek przepływu i ile powietrza trzeba usunąć z każdego miejsca. Dopiero potem dobiera się przekrój przewodu, wysokość komina, typ nawiewnika i sposób transferu powietrza między strefami.
| Pomieszczenie | Typowy strumień wywiewu | Uwagi praktyczne |
|---|---|---|
| Kuchnia z oknem i kuchenką gazową lub węglową | 70 m3/h | To jeden z bardziej wymagających przypadków; błędy w doborze przewodu wychodzą szybko. |
| Kuchnia z oknem i kuchenką elektryczną | 30 m3/h do 3 osób, 50 m3/h powyżej 3 osób | W praktyce trzeba pilnować realnej intensywności użytkowania. |
| Kuchnia bez okna zewnętrznego z kuchnią elektryczną | 50 m3/h | Tu bardzo ważny jest stabilny nawiew, bo bez niego ciąg łatwo siada. |
| Łazienka | 50 m3/h | Wysoka wilgotność wymaga sprawnego wywiewu i drogi dopływu powietrza. |
| Oddzielne WC | 30 m3/h | Nie warto „oszczędzać” na tym punkcie, bo zapachy szybko wracają do strefy dziennej. |
| Pomocnicze pomieszczenie bez okna | 15 m3/h | To niewielki strumień, ale nadal wymaga ciągłej drogi odprowadzenia powietrza. |
W praktyce projektowej zwracam uwagę na trzy rzeczy. Po pierwsze, nie wolno przeładować jednego przewodu zbyt dużą liczbą wywiewów, bo ciąg osłabnie. Po drugie, nawiewniki muszą być dobrane do realnego zapotrzebowania, a nie „na oko”. Po trzecie, jeśli w budynku są okna bardzo szczelne, bez sensownego nawiewu nawet najlepszy pion nie zadziała stabilnie.
Warto też pamiętać o detalach, które często są bagatelizowane: szczelności połączeń, drożności kratek, właściwej lokalizacji wywiewu i sensownym układzie drzwi. Z doświadczenia wiem, że właśnie te drobiazgi decydują o tym, czy wentylacja grawitacyjna działa spokojnie, czy wymaga ciągłej „pomocy” mieszkańców.
Skoro wiadomo już, jak układ planować, trzeba jeszcze zobaczyć, jakie błędy najczęściej niszczą efekt mimo poprawnego projektu. To jest temat, który w remontach wychodzi najboleśniej.
Najczęstsze błędy, które psują wentylację grawitacyjną
Najgorsze układy nie psują się spektakularnie od razu. One po prostu zaczynają działać gorzej: pojawia się wilgoć, zapachy przemieszczają się między pomieszczeniami, a na ścianach lub przy oknach widać skropliny. Potem ktoś szuka winy w „słabym kominie”, choć prawdziwy problem leży gdzie indziej.
- Łączenie kuchni i łazienki w jeden przypadkowy przewód bez sprawdzenia, czy taki układ ma sens funkcjonalny.
- Uszczelnienie okien bez zapewnienia nawiewu, przez co przewód przestaje mieć z czego zasysać powietrze.
- Zablokowanie przepływu pod drzwiami po remoncie, bo „lepiej wygląda”, ale przerywa to tor przepływu.
- Wpięcie do pionu mieszkalnego pomieszczeń gospodarczych, piwnicznych lub pralniczych.
- Zastosowanie urządzeń mechanicznych, które rozbijają równowagę ciśnień w całym lokalu.
- Brak kontroli kominiarskiej po zmianie układu ścian, drzwi lub funkcji pomieszczeń.
Do tego dochodzi jeszcze jeden, często niedoszacowany problem: cofka, czyli odwrócenie ciągu. To sytuacja, w której powietrze zamiast być usuwane na zewnątrz zaczyna wracać do pomieszczenia albo przynajmniej krąży w niepożądanym kierunku. Jeśli w mieszkaniu są urządzenia gazowe, robi się z tego już nie tylko kłopot użytkowy, ale również temat bezpieczeństwa.
Na tym etapie widać dobrze, że sama możliwość podłączenia czegoś do wspólnego pionu nie wystarcza. Trzeba jeszcze sprawdzić, czy cały układ jest logiczny, zgodny z przepisami i odporny na codzienne użytkowanie. I właśnie to zamykam w ostatnim kroku.
Zanim połączysz coś w jeden pion, sprawdź trzy rzeczy
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: najpierw określ funkcję pomieszczeń, potem kierunek przepływu, a dopiero na końcu sam przewód. To kolejność, która naprawdę porządkuje decyzję. W przeciwnym razie łatwo zrobić instalację „na skróty”, a potem wydawać pieniądze na poprawki.
Sprawdź więc trzy elementy: czy pomieszczenia należą do tej samej grupy wentylacyjnej, czy nawiew ma realną drogę wejścia do mieszkania oraz czy przewód ma dość rezerwy, by obsłużyć zaplanowany wywiew. Jeśli którykolwiek z tych punktów budzi wątpliwość, lepiej zatrzymać się na etapie projektu niż później walczyć z wilgocią, zapachem i słabym ciągiem.
W wentylacji grawitacyjnej nie wygrywa ten, kto podłączy najwięcej pomieszczeń do jednego kanału, tylko ten, kto zachowa właściwy podział stref i zapewni stały dopływ świeżego powietrza. Przy prostych układach da się to zrobić rozsądnie, ale przy mieszanych funkcjach, remoncie starego budynku albo wątpliwej konfiguracji najlepiej oprzeć się na projekcie i ocenie kominiarskiej. To oszczędza późniejszych przeróbek, a przede wszystkim daje układ, który działa bez ciągłego kombinowania.
