Montaż rur kominowych - Klucz do bezpieczeństwa domu

Instalacja rur kominowych to proces o fundamentalnym znaczeniu dla bezpieczeństwa i efektywności każdego systemu grzewczego. Ten artykuł stanowi kompleksowy przewodnik, który krok po kroku przeprowadzi Cię przez wszystkie etapy – od wyboru odpowiednich materiałów, przez precyzyjny montaż, aż po obowiązkowy odbiór kominiarski. Dowiedz się, jak uniknąć kosztownych błędów i zapewnić sobie spokój ducha. Pamiętaj, że zgodnie z Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, przewody kominowe muszą spełniać ściśle określone wymagania techniczne, aby zapewnić bezpieczeństwo użytkowania.

Montaż rur kominowych: Dlaczego to kluczowy element dla bezpieczeństwa Twojego domu?

Komin, a co za tym idzie, prawidłowo zamontowane rury kominowe, to serce każdego systemu grzewczego. Ich fundamentalna rola polega nie tylko na efektywnym odprowadzaniu spalin, ale przede wszystkim na zapewnieniu bezpieczeństwa mieszkańcom. Bez odpowiednio funkcjonującego komina, nawet najnowocześniejszy piec staje się potencjalnym źródłem zagrożenia. Niewłaściwy montaż lub zaniedbanie w doborze materiałów może prowadzić do katastrofalnych konsekwencji.

Do najpoważniejszych zagrożeń wynikających z błędnego montażu należą: pożar sadzy, który może rozprzestrzenić się na cały budynek, oraz zatrucie tlenkiem węgla (czadem). Czad to bezwonny, bezbarwny i bezsmakowy gaz, który w szybkim tempie prowadzi do niedotlenienia organizmu i śmierci. Inne konsekwencje to uszkodzenia konstrukcji komina, zawilgocenie ścian, a także obniżenie efektywności grzewczej, co przekłada się na wyższe rachunki za ogrzewanie i szybsze zużycie urządzenia grzewczego.

Podstawą bezpiecznej pracy instalacji kominowej są obowiązujące przepisy prawne i normy budowlane. W Polsce kluczowe znaczenie ma Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Dokument ten precyzyjnie określa wymagania dotyczące materiałów, konstrukcji, wymiarów i sposobu montażu przewodów kominowych. Dodatkowo, norma PN-B-10425: 1989, choć dotyczy murowanych kominów, stanowi ważny punkt odniesienia dla wielu aspektów związanych z bezpieczeństwem i prawidłowością wykonania instalacji kominowych. Pamiętajmy, że ignorowanie tych wytycznych to igranie z własnym bezpieczeństwem i zdrowiem.

Krok 1: Jak idealnie dobrać rury do Twojego pieca i komina?

Wybór odpowiednich rur kominowych to pierwszy i jeden z najważniejszych kroków w procesie instalacji. Musimy wziąć pod uwagę typ urządzenia grzewczego, rodzaj spalanego paliwa oraz warunki, w jakich komin będzie pracował. Różne materiały charakteryzują się odmienną odpornością na temperaturę i agresywne skropliny.

Poniżej przedstawiam porównanie najpopularniejszych rodzajów rur kominowych:

Rodzaj rury	Materiał	Zastosowanie	Odporność
Kwasoodporne	Stal nierdzewna (np. gat. 1.4404)	Kotły na gaz, olej opałowy	Wysoka na agresywne skropliny, niższa na wysokie temperatury
Żaroodporne	Stal żaroodporna (np. gat. 1.4828)	Kominki, kotły na paliwa stałe (drewno, węgiel)	Wysoka na wysokie temperatury, niższa na skropliny
Ceramiczne	Ceramika techniczna	Uniwersalne (wszystkie paliwa), wkłady do kominów murowanych	Bardzo wysoka na temperaturę i kwasy, długa żywotność

Oprócz materiału, kluczowe jest zrozumienie różnicy między systemem jednościennym a dwuściennym (izolowanym). Rury jednościenne są stosowane najczęściej jako wkłady do istniejących, murowanych przewodów kominowych. Natomiast systemy dwuścienne, składające się z dwóch warstw stali z izolacją termiczną (np. wełną mineralną) pomiędzy nimi, są przeznaczone do montażu jako samodzielne kominy zewnętrzne. Ich izolacja zapobiega wychładzaniu spalin i powstawaniu nadmiernej ilości kondensatu, co jest szczególnie ważne w przypadku kominów prowadzonych na zewnątrz budynku.

Nie możemy zapomnieć o średnicy rury. Musi być ona idealnie dopasowana do mocy i typu urządzenia grzewczego. Zbyt mała średnica ograniczy ciąg kominowy, prowadząc do dymienia i nieefektywnego spalania. Zbyt duża z kolei spowoduje nadmierne wychładzanie spalin i intensywne skraplanie kondensatu. Zawsze należy kierować się zaleceniami producenta kotła lub kominka.

Każdy kompletny system kominowy składa się z kilku niezbędnych elementów. Trójnik to element, który umożliwia podłączenie pieca do przewodu kominowego. Wyczystka (drzwiczki rewizyjne) to otwór inspekcyjny, który pozwala na regularne czyszczenie i kontrolę wnętrza komina. Natomiast odskraplacz, często nazywany miską kondensatu, służy do zbierania i odprowadzania kwaśnych skroplin, które powstają w procesie spalania, chroniąc tym samym komin przed korozją. Brak któregokolwiek z tych elementów jest niedopuszczalny i może zagrażać bezpieczeństwu.

Krok 2: Przygotowanie do montażu – o czym nie można zapomnieć?

Przed przystąpieniem do właściwych prac montażowych, niezbędne jest odpowiednie przygotowanie. To etap, który często bywa niedoceniany, a od jego staranności zależy późniejsza trwałość i bezpieczeństwo całej instalacji.

Na początek skompletujmy niezbędne narzędzia i materiały:

• Wiertarka udarowa lub młotowiertarka (do wykonania otworów)
• Młotek, dłuto
• Poziomica, miarka
• Klucze nastawne, śrubokręty
• Silikon wysokotemperaturowy lub masa uszczelniająca
• Wkrętarka, wkręty
• Lina lub wyciągarka (do opuszczania wkładu)
• Latarka czołowa (do inspekcji)
• Środki ochrony osobistej: rękawice, okulary ochronne, kask
• Elementy systemu kominowego (rury, trójnik, wyczystka, odskraplacz, płyta dachowa, nasada)

Kolejnym krokiem jest ocena i przygotowanie istniejącego przewodu kominowego. Jeśli montujemy wkład kominowy w starym, murowanym kominie, musimy go dokładnie wyczyścić z sadzy, gruzu i innych zanieczyszczeń. Do tego celu używa się specjalnych szczotek kominiarskich i ciężarków. Następnie przeprowadzamy inspekcję wizualną, najlepiej z użyciem kamery inspekcyjnej, aby wykryć ewentualne pęknięcia, ubytki zaprawy czy inne uszkodzenia, które mogłyby utrudnić montaż lub wpłynąć na szczelność. Wszelkie nierówności i ostre krawędzie należy usunąć, aby nie uszkodzić nowego wkładu podczas opuszczania.

Musimy również precyzyjnie wyznaczyć miejsca na otwór rewizyjny (do wyczystki) i otwór podłączeniowy (do trójnika). Otwór rewizyjny powinien znajdować się w łatwo dostępnym miejscu, zazwyczaj na dole komina, na wysokości umożliwiającej wygodne czyszczenie i kontrolę. Otwór podłączeniowy musi być umieszczony na odpowiedniej wysokości, zgodnej z wytycznymi producenta pieca i z zachowaniem minimalnych odległości od materiałów palnych. Pamiętaj, że precyzyjne wykonanie tych otworów jest kluczowe dla późniejszej eksploatacji i konserwacji, a także dla prawidłowego podłączenia urządzenia grzewczego.

Krok 3: Montaż wkładu kominowego krok po kroku – instrukcja dla początkujących

Montaż wkładu kominowego, choć wymaga precyzji, jest procesem, który można wykonać samodzielnie, mając odpowiednią wiedzę i narzędzia. Kluczowa jest zasada "kielich do góry" – elementy rur łączy się w taki sposób, aby szersza część (kielich) była skierowana ku górze. Dzięki temu ewentualne skropliny, zamiast wydostawać się na zewnątrz, spływają wewnątrz przewodu, prosto do odskraplacza, co zapobiega zawilgoceniu i korozji.

1. Opuszczanie wkładu do szachtu kominowego: Zaczynamy od góry komina. Poszczególne elementy wkładu łączymy ze sobą, dbając o szczelność połączeń (często uszczelnia się je specjalnymi opaskami lub masą uszczelniającą). Następnie, za pomocą liny lub wyciągarki, ostrożnie opuszczamy połączone rury do wnętrza szachtu. Ważne jest, aby robić to powoli i równomiernie, unikając zaklinowania się elementów i ich uszkodzenia. Można użyć specjalnych prowadnic, które ułatwiają ten proces. Podczas opuszczania należy sprawdzić, czy wkład swobodnie przechodzi przez cały przewód.

2. Instalacja trójnika spalin i drzwiczek rewizyjnych: Gdy wkład znajdzie się na odpowiedniej wysokości, montujemy trójnik spalin. Jest to element, który będzie służył do podłączenia pieca. Następnie, w przygotowanym wcześniej otworze w ścianie komina, osadzamy drzwiczki rewizyjne (wyczystkę). Drzwiczki te muszą być szczelne i łatwo dostępne, aby umożliwić regularne czyszczenie i inspekcję komina. Połączenie trójnika z drzwiczkami rewizyjnymi musi być solidne i szczelne.

3. Montaż i podłączenie miski kondensatu (odskraplacza): Bezpośrednio pod trójnikiem spalin montujemy miskę kondensatu, czyli odskraplacz. Jego zadaniem jest zbieranie kwaśnych skroplin. Odskraplacz powinien być wyposażony w syfon i podłączony do kanalizacji lub do specjalnego pojemnika na skropliny. Pamiętaj, aby zapewnić odpowiedni spadek, który umożliwi swobodny odpływ kondensatu. To niezwykle ważny element, który chroni komin przed niszczącym działaniem kwasów.

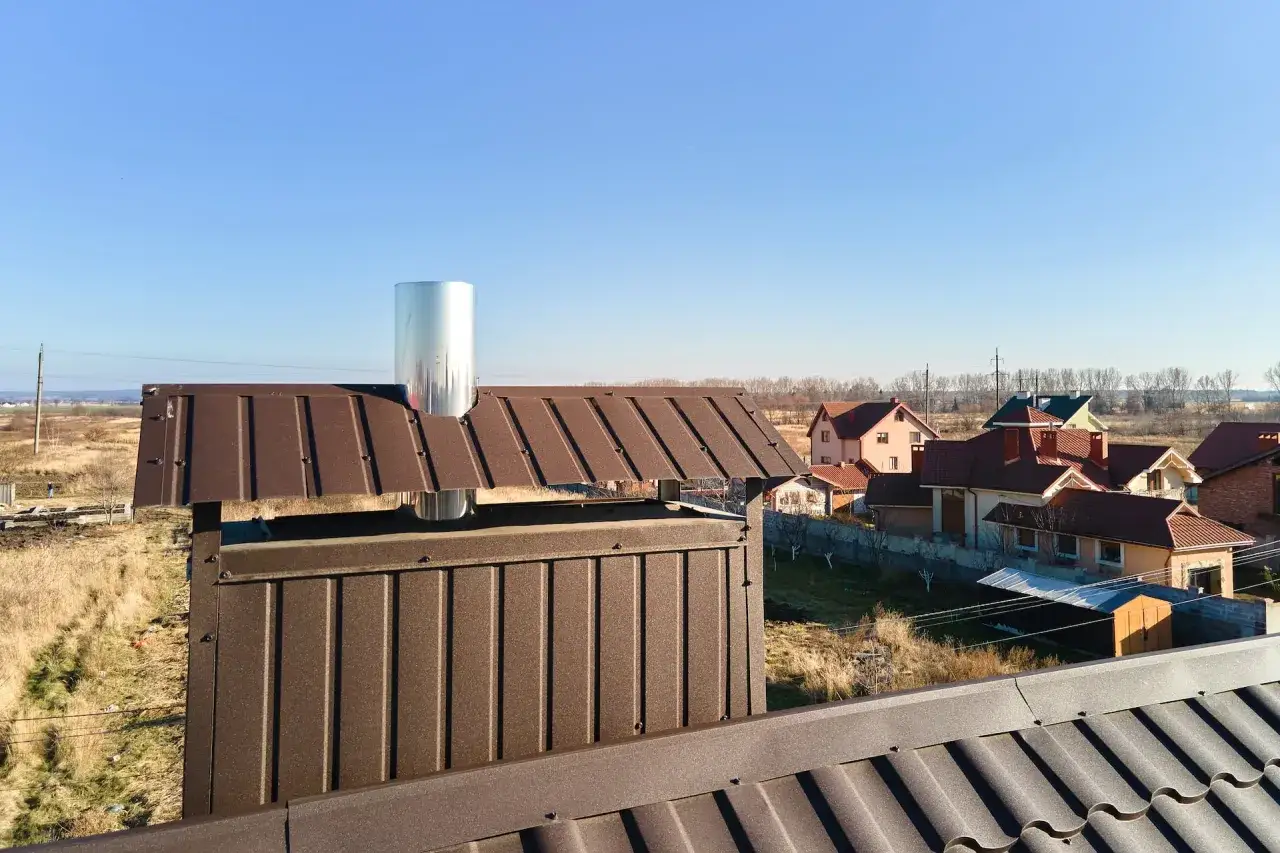

4. Montaż płyty dachowej i nasady kominowej: Na szczycie komina, po zakończeniu montażu wkładu, instalujemy płytę dachową. Płyta ta ma za zadanie uszczelnić przestrzeń między wkładem a murowanym kominem, chroniąc przed przedostawaniem się wody deszczowej do wnętrza. Następnie montujemy nasadę kominową (tzw. czapę kominową lub deflektor). Nasada chroni komin przed opadami atmosferycznymi, ptakami i innymi zanieczyszczeniami, a także może poprawiać ciąg kominowy, stabilizując go w zmiennych warunkach wiatrowych.

Po zakończeniu wszystkich prac montażowych, upewnij się, że wszystkie połączenia są szczelne, a elementy stabilnie zamocowane. To podstawa do bezpiecznej i efektywnej pracy systemu kominowego.

Najczęstsze błędy montażowe i jak ich uniknąć – ucz się na cudzych potknięciach

Nawet doświadczeni wykonawcy mogą popełniać błędy, a w przypadku montażu rur kominowych, każdy z nich może mieć poważne konsekwencje. Poznajmy najczęstsze pomyłki i dowiedzmy się, jak ich unikać.

1. Błąd #1: Zła orientacja rur i ryzyko wycieku kondensatu

   To jeden z najczęstszych i najbardziej niebezpiecznych błędów. Polega na łączeniu elementów wkładu kominowego "kielich do dołu". W takiej sytuacji, zamiast spływać do odskraplacza, kwaśne skropliny wydostają się na zewnątrz rury, wsiąkając w ściany komina. To prowadzi do szybkiej korozji wkładu, zawilgocenia i niszczenia muru, a także powstawania nieestetycznych wykwitów. W skrajnych przypadkach może dojść do uszkodzenia konstrukcji komina i zagrożenia pożarowego.

   Jak uniknąć: Zawsze pamiętaj o zasadzie "kielich do góry". Każdy element wkładu musi być montowany tak, aby szersza część (kielich) była skierowana w stronę dachu, a węższa, wsuwana w kielich, w stronę pieca. Dzięki temu skropliny będą swobodnie spływać w dół, wewnątrz rury, do miski kondensatu.

2. Błąd #2: Brak spadku w kierunku kotła – dlaczego to niebezpieczne?

   Odcinek rury łączący piec z kominem (tzw. czopuch) musi mieć odpowiedni spadek w kierunku kotła. Brak spadku lub spadek w przeciwnym kierunku powoduje zaleganie kondensatu w czopuchu, co prowadzi do jego korozji i szybkiego zniszczenia. Dodatkowo, zalegające skropliny mogą utrudniać przepływ spalin i negatywnie wpływać na ciąg kominowy.

   Jak uniknąć: Zawsze należy zapewnić minimalny spadek czopucha wynoszący co najmniej 3-5% w kierunku króćca wylotowego spalin z kotła. Pozwoli to na swobodne spływanie kondensatu z powrotem do komory spalania lub do specjalnego pojemnika, jeśli kocioł jest w niego wyposażony.

3. Błąd #3: Niewystarczająca odległość od materiałów palnych

   To błąd, który bezpośrednio zagraża bezpieczeństwu pożarowemu. Rury kominowe, zwłaszcza te odprowadzające spaliny z urządzeń na paliwa stałe, osiągają bardzo wysokie temperatury. Niezachowanie odpowiednich odległości od drewnianych belek, ścianek działowych czy innych materiałów palnych może doprowadzić do ich zapłonu i pożaru budynku.

   Jak uniknąć: Ściśle przestrzegaj wytycznych producenta systemu kominowego oraz przepisów budowlanych dotyczących minimalnych odległości od materiałów palnych. W miejscach, gdzie rury przechodzą przez ściany lub stropy wykonane z materiałów palnych, zawsze stosuj odpowiednie izolacje i przepusty z materiałów niepalnych, zapewniające wymaganą dylatację i bezpieczeństwo termiczne.

4. Błąd #4: Zamurowanie wkładu i brak dylatacji – dlaczego ceramika może pęknąć?

   Wkład kominowy, szczególnie ceramiczny, nie może być sztywno zamurowany w szachcie. Materiały te pod wpływem wysokich temperatur rozszerzają się i kurczą. Brak dylatacji, czyli przestrzeni umożliwiającej swobodne ruchy termiczne, prowadzi do naprężeń, które w przypadku wkładów ceramicznych mogą skutkować pęknięciami. Pęknięty wkład to nieszczelny komin, a to prosta droga do zatrucia czadem.

   Jak uniknąć: Zawsze pozostawiaj szczelinę dylatacyjną wokół wkładu kominowego, wypełniając ją materiałem izolacyjnym, który jest jednocześnie elastyczny i niepalny (np. wełna mineralna). W przypadku wkładów stalowych również należy zapewnić możliwość swobodnego ruchu, choć są one bardziej odporne na naprężenia niż ceramika.

Finał prac: Odbiór kominiarski – formalność, której nie możesz pominąć

Po zakończeniu wszystkich prac związanych z montażem rur kominowych, niezależnie od tego, czy była to nowa instalacja, czy modernizacja istniejącej, obowiązkowym i niezwykle ważnym krokiem jest odbiór kominiarski. To nie jest tylko formalność, ale kluczowy element potwierdzający bezpieczeństwo i zgodność całej instalacji z obowiązującymi przepisami.

Do wykonania odbioru komina uprawniony jest wyłącznie mistrz kominiarski. Posiada on odpowiednie kwalifikacje i doświadczenie, aby ocenić poprawność wykonania prac. Nie próbujmy omijać tego etapu, ani zlecać go osobom bez uprawnień, ponieważ konsekwencje mogą być tragiczne.

Podczas odbioru kominiarz szczegółowo sprawdza wiele aspektów instalacji. Przede wszystkim weryfikuje zgodność wykonania z projektem budowlanym (jeśli taki był wymagany) oraz z obowiązującymi przepisami prawa budowlanego i normami, takimi jak wspomniana wcześniej PN-B-10425: 1989. Kontroluje drożność przewodu kominowego, upewniając się, że nie ma w nim żadnych przeszkód. Sprawdza szczelność instalacji, co jest kluczowe dla zapobiegania wyciekom spalin i tlenku węgla. Ocenia również prawidłowość podłączeń urządzenia grzewczego do komina, a także stan techniczny i zamocowanie wszystkich elementów systemu, w tym wyczystek, odskraplacza i nasady kominowej.

Po pozytywnym przejściu kontroli, mistrz kominiarski sporządza protokół odbioru kominiarskiego. Ten dokument jest niezwykle ważny – stanowi on oficjalny dowód na to, że instalacja jest bezpieczna i zgodna z przepisami. Protokół ten jest często wymagany przez ubezpieczycieli w przypadku ewentualnych szkód, a także jest niezbędny do legalnego użytkowania instalacji grzewczej. Bez ważnego protokołu odbioru, w przypadku awarii lub wypadku, możemy mieć poważne problemy prawne i finansowe. Dlatego też, nigdy nie pomijaj tego ostatniego, ale jakże istotnego etapu.
