Kanał spalinowy to jeden z tych elementów budynku, których nie widać na co dzień, a które decydują o bezpieczeństwie całej instalacji grzewczej. Od jego typu, szczelności i odporności na temperaturę zależy, czy kocioł, podgrzewacz albo piec będą pracować stabilnie, czy zaczną sprawiać problemy z ciągiem i kondensatem. W tym tekście porządkuję różnice między przewodem spalinowym, dymowym i wentylacyjnym oraz pokazuję, na co zwracam uwagę przy doborze i użytkowaniu.
Najważniejsze zasady, które warto znać przed wyborem przewodu
- Dobór zaczyna się od urządzenia, a nie od samego komina czy rury.
- Przewód spalinowy, dymowy i wentylacyjny to trzy różne układy o innych zadaniach i wymaganiach.
- Przy gazie z zamkniętą komorą spalania często stosuje się układ powietrzno-spalinowy, ale tylko w granicach dopuszczonych przepisami.
- Szczelność, materiał odporny na kondensat i dostęp do rewizji mają większe znaczenie, niż zwykle się zakłada.
- Regularna kontrola jest obowiązkowa i w praktyce decyduje o tym, czy instalacja zachowa sprawność przez lata.
Co naprawdę odprowadza ten przewód i kiedy ma znaczenie
W praktyce chodzi o produkty spalania: gorące gazy, parę wodną, a w części instalacji także skropliny. Ja zawsze zaczynam od pytania, jakie paliwo spala urządzenie, bo od tego zależy cały dalszy dobór: inny układ obsługuje gaz, inny olej, a jeszcze inny paliwa stałe. W przypadku urządzeń gazowych z otwartą komorą spalania przewód i urządzenie muszą tworzyć spójny układ, natomiast przy zamkniętej komorze spalania często stosuje się rozwiązania powietrzno-spalinowe.
To nie jest detal semantyczny. Gdy trzon jest źle dobrany, pojawiają się problemy z ciągiem, cofanie spalin, zbyt duża ilość kondensatu albo szybsze niszczenie materiału wewnętrznego. Właśnie dlatego przed modernizacją kotła sprawdzam nie tylko sam piec, ale cały tor od wlotu do wylotu ponad dachem. To prowadzi prosto do najważniejszego rozróżnienia: między odprowadzaniem spalin a zwykłą wentylacją.
Jak nie pomylić go z wentylacją albo przewodem dymowym
W budynkach te trzy układy są ze sobą blisko spokrewnione, ale pracują zupełnie inaczej. Wentylacja usuwa zużyte powietrze z pomieszczeń, przewód dymowy obsługuje paliwa stałe, a przewód spalinowy odprowadza produkty spalania z urządzeń gazowych albo olejowych. Z pozoru brzmi podobnie, ale z punktu widzenia bezpieczeństwa to trzy różne instalacje.
| Rodzaj przewodu | Co odprowadza | Typowe zastosowanie | Co jest najważniejsze |
|---|---|---|---|
| Spalinowy | Produkty spalania gazu lub oleju | Kotły, podgrzewacze, niektóre urządzenia nadmuchowe | Szczelność, odporność na temperaturę i kondensat, właściwy ciąg |
| Dymowy | Dym i sadzę z paliw stałych | Kominki, piece, kotły na drewno, węgiel, pellet | Odporność na sadzę i wyższe ryzyko pożaru sadzy |
| Wentylacyjny | Zużyte powietrze z pomieszczeń | Kuchnie, łazienki, pomieszczenia techniczne | Właściwy przepływ powietrza i właściwy przekrój |
Przy wentylacji grawitacyjnej przepisy wymagają zwykle przekroju co najmniej 0,016 m2 i najmniejszego wymiaru 0,1 m, ale nie oznacza to, że taki sam przekrój wolno przenieść do układu odprowadzającego spaliny. Materiał, temperatura pracy i ciśnienie są tam zupełnie inne. W praktyce najwięcej szkód robi właśnie mieszanie tych funkcji w jednym pionie bez projektu. Skoro zasada działania jest inna, warto zobaczyć, jakie rozwiązania naprawdę stosuje się w domach i kotłowniach.
Jakie rozwiązania spotyka się w praktyce
Nie ma jednego uniwersalnego wariantu. Dobór zależy od rodzaju urządzenia, dostępnego miejsca, temperatury spalin i tego, czy budynek jest nowy, czy modernizowany. W nowych domach najczęściej wygrywa system dopasowany do konkretnego kotła, a w starszych budynkach często ratuje sytuację wkład albo modernizacja istniejącego trzonu.
| Rozwiązanie | Gdzie zwykle się sprawdza | Mocne strony | Ograniczenia |
|---|---|---|---|
| Trzon murowany z wkładem | Modernizacja starszych budynków | Da się wykorzystać istniejący komin, a wkład poprawia szczelność | Nie każdy stary przewód nadaje się do adaptacji; trzeba sprawdzić stan techniczny i wymiary |
| System ceramiczny | Nowe domy i kotłownie o stabilnych parametrach pracy | Dobra odporność termiczna, wysoka trwałość, sensowny wybór przy spalinach mokrych | Wymaga zaplanowania już na etapie projektu |
| System stalowy | Wewnętrzne prowadzenie w szachcie, szybkie modernizacje | Lekki, szybki w montażu, łatwy do dopasowania | Trzeba dobrać właściwą klasę odporności i pamiętać o kondensacie |

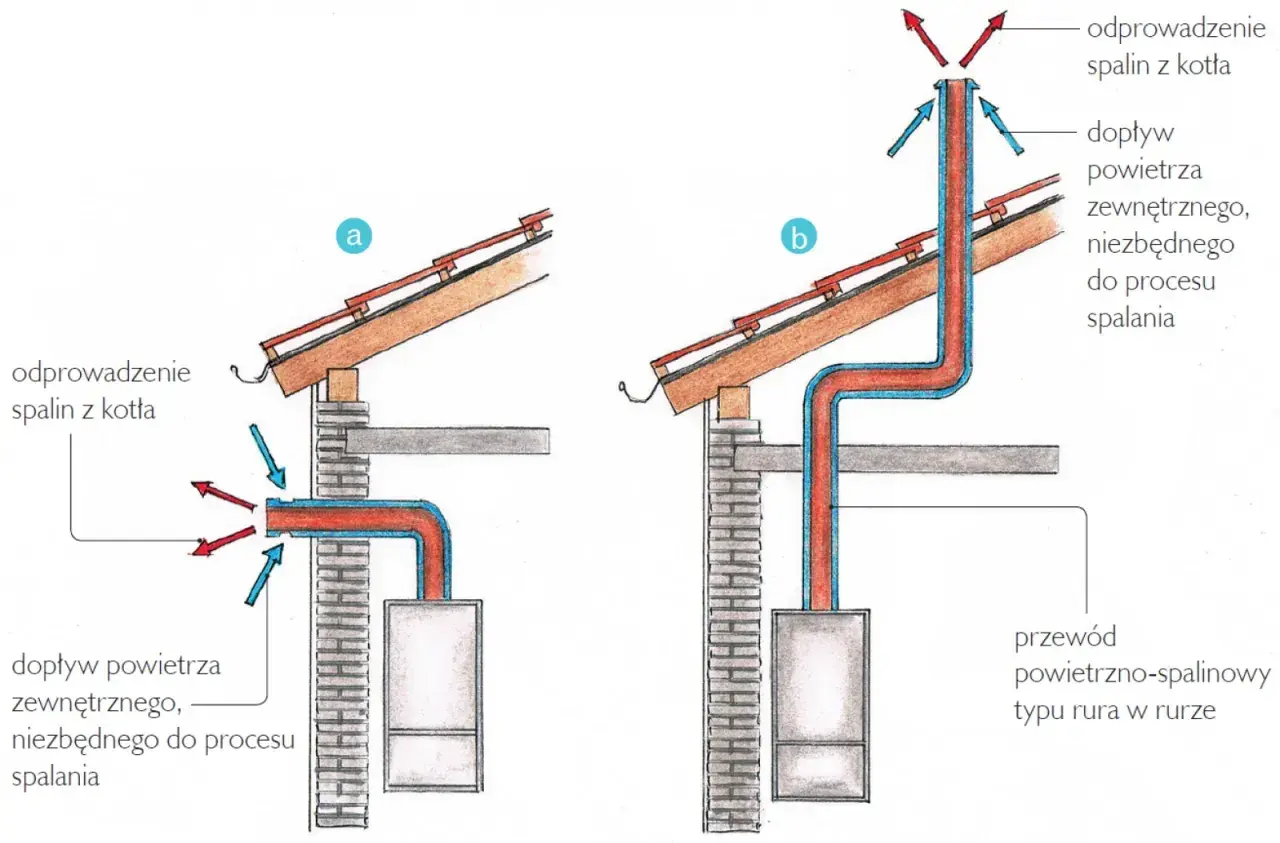

| Układ koncentryczny | Urządzenia z zamkniętą komorą spalania | Doprowadza powietrze i odprowadza spaliny jednym systemem | Obowiązują ścisłe warunki dotyczące mocy, wysokości i odległości wylotów |
| Wspólny przewód w kotłowni | Wybrane układy zbiorcze z odpowiednimi zabezpieczeniami | Oszczędność miejsca w pomieszczeniu technicznym | Można go stosować tylko w określonych konfiguracjach i po analizie producenta oraz projektu |
W przypadku urządzeń gazowych z zamkniętą komorą spalania przepisy dopuszczają wyprowadzenie indywidualnego przewodu przez ścianę zewnętrzną tylko w określonych warunkach. Dla domów jednorodzinnych granica mocy wynosi zwykle 21 kW, a w pozostałych budynkach mieszkalnych 5 kW. To ważne, bo pokazuje, że nie każdy kocioł wolno „wyprowadzić na skróty”. Sam typ rozwiązania to jednak dopiero połowa decyzji, bo równie ważne są materiał, przekrój i droga prowadzenia.
Jak dobrać materiał, przekrój i przebieg trasy
Tu najłatwiej popełnić błąd, bo wielu inwestorów patrzy najpierw na cenę, a dopiero potem na parametry pracy urządzenia. Ja robię odwrotnie: najpierw instrukcja producenta, potem warunki budynku, a dopiero na końcu koszt. To ogranicza ryzyko, że przewód będzie formalnie „zamontowany”, ale praktycznie niezdolny do bezpiecznej pracy.
- Sprawdź, czy urządzenie pracuje na ciągu naturalnym, z nadmuchem, czy z zamkniętą komorą spalania.
- Dobierz materiał do temperatury i rodzaju spalin. Przy spalinach mokrych potrzebna jest odporność na kondensat; w praktyce często oznacza to stal kwasoodporną, ceramikę albo system przewidziany przez producenta do takiej pracy.
- Utrzymuj możliwie stały przekrój i unikaj zbędnych załamań. Każdy dodatkowy łuk, przewężenie albo zbyt długi odcinek poziomy pogarsza ciąg.
- Zadbaj o dostęp do rewizji i o odprowadzenie skroplin tam, gdzie są przewidziane.
- Sprawdź wylot ponad dachem albo przez ścianę zewnętrzną. W praktyce liczą się wysokość, odległość od okien i strefa wiatrowa, a nie tylko sam wygląd elewacji.
- Jeśli planujesz kilka urządzeń w jednym pomieszczeniu, upewnij się, że dany układ w ogóle dopuszcza wspólny przewód.
W Warunkach technicznych znajdziesz też twarde liczby: wylot indywidualnego przewodu przy urządzeniach z zamkniętą komorą spalania musi spełnić określone warunki wysokościowe, a odległość między wylotami oraz od okien otwieranych nie może być przypadkowa. W praktyce najczęściej pilnuję dwóch rzeczy: czy przewód nie pracuje w warunkach, do których nie został zaprojektowany, i czy miejsce wylotu nie będzie później kolidowało z wentylacją, tarasem albo strefą rekreacyjną. Kiedy dobór jest już rozstrzygnięty, trzeba jeszcze uniknąć błędów wykonawczych, bo to one najczęściej psują cały efekt.
Najczęstsze błędy przy projektowaniu i montażu
Największe problemy widzę zwykle nie w samym materiale, ale w połączeniu kilku drobnych zaniedbań. Jeden błąd bywa do przeżycia, ale trzy jednocześnie potrafią zablokować prawidłowy ciąg albo skrócić żywotność całego układu.
- Użycie przewodu wentylacyjnego tam, gdzie powinien pracować układ odporny na spaliny.
- Łączenie kilku urządzeń do jednego pionu bez sprawdzenia, czy dany wariant jest dopuszczony.
- Zbyt mały przekrój albo zbyt długa droga pozioma.
- Brak rewizji, przez co czyszczenie staje się trudne lub wręcz niemożliwe.
- Brak odprowadzenia skroplin przy spalinach mokrych.
- Ignorowanie wpływu wiatru, wysokości wylotu i odległości od okien.
- Montowanie urządzenia bez odniesienia do instrukcji producenta, która w praktyce jest równie ważna jak sam projekt.
Objawy są zwykle dość czytelne: cofanie spalin, zapach w pomieszczeniu, wilgoć przy połączeniach, błędy automatyki kotła albo czarne ślady w rejonie wlotu. Jeśli pojawiają się takie sygnały, nie warto czekać, aż problem sam zniknie. Nawet dobrze wykonany układ wymaga regularnej kontroli, bo użytkowanie zmienia warunki pracy instalacji.
Przeglądy, czyszczenie i odbiór po uruchomieniu
Tu nie lubię zostawiać miejsca na domysły. Jak przypomina GUNB, okresowa kontrola obejmuje instalacje gazowe oraz przewody kominowe dymowe, spalinowe i wentylacyjne, a właściciel lub zarządca ma obowiązek zadbać o nią co najmniej raz w roku. To nie jest biurokracja dla samej biurokracji: przy kotłach i podgrzewaczach liczy się szczelność, drożność i to, czy przewód nadal pracuje tak, jak zaplanowano.
Po uruchomieniu nowej instalacji albo po wymianie kotła zawsze sprawdzam dostęp do czyszczaka, stan połączeń, obecność skroplin i zgodność z dokumentacją urządzenia. Jeśli budynek jest szczelny albo ma wentylację mechaniczną, zwracam też uwagę na bilans powietrza, bo sam dobry przewód nie naprawi źle rozwiązanej wentylacji. Przy urządzeniach spalających paliwo rozsądnie jest traktować czujnik tlenku węgla jako dodatkową warstwę bezpieczeństwa, a nie jako zastępstwo dla przeglądu.W praktyce najlepszy efekt daje prosty nawyk: po każdym większym remoncie albo serwisie nie zakładać, że „skoro działa, to wszystko jest w porządku”, tylko jeszcze raz potwierdzić drożność i szczelność całego układu. To właśnie wtedy wychodzi, czy przewód został dobrany poprawnie, czy tylko udało się go zamontować.
Jeden detal, który najczęściej przesądza o bezproblemowej pracy
Jeżeli miałbym wskazać jeden element, który najczęściej decyduje o trwałości całej instalacji, wskazałbym nie sam materiał, lecz zgodność trzech rzeczy naraz: właściwego urządzenia, właściwego przewodu i właściwej wentylacji pomieszczenia. W domu szczelnym, z rekuperacją albo po wymianie kotła to właśnie ten zestaw najczęściej wymaga ponownego sprawdzenia. Gdy te trzy warunki się zgadzają, układ pracuje spokojnie; gdy jeden z nich jest przypadkowy, problemy zaczynają wracać bez względu na to, jak dobrze wygląda komin z zewnątrz.
