Przy wyborze systemu kominowego najwięcej problemów sprawia nie sama nazwa elementu, tylko jego gabaryt: wysokość modułu, szerokość pustaka i średnica przewodu. W praktyce hasło pustak kominowy wymiary sprowadza się do trzech pytań: jaki moduł pasuje do konkretnego źródła ciepła, ile kanałów ma mieć komin i jak duże obciążenie przeniesie konstrukcja. Poniżej porządkuję standardowe rozmiary, pokazuję różnice między wariantami kominowymi i wentylacyjnymi oraz wyjaśniam, gdzie najczęściej popełnia się kosztowne pomyłki.
Najważniejsze liczby, które trzeba znać przed zakupem
- Najczęściej spotkasz moduły o wysokości 33 cm; warianty 25 cm też istnieją, ale są mniej uniwersalne.
- Typowe zewnętrzne wymiary kominowych pustaków to 35 × 35 × 33 cm, 40 × 40 × 33 cm, 48 × 48 × 33 cm i 57 × 57 × 33 cm.
- Wersje z dodatkową wentylacją są szersze, np. 35 × 51 × 33 cm albo 48 × 68,5 × 33 cm.
- Pustaki wentylacyjne bywają w układach 1-4 kanałowych, a ich zewnętrzny gabaryt często mieści się w przedziale od około 20 × 24 × 33 cm do 68 × 25 × 33 cm.
- Średnica wkładu nie jest tym samym co wymiar pustaka. Dla kominów systemowych spotyka się przewody od 8 do 30 cm, zależnie od typu systemu.
- Większy moduł oznacza większą masę. To ma znaczenie przy fundamencie, stropie i wysokości całego komina.
Jakie wymiary są dziś najczęściej spotykane
Najbardziej powtarzalny układ w katalogach producentów to moduł o wysokości 33 cm. Taki wymiar ułatwia murowanie, bo łatwo go przeliczyć na wysokość kondygnacji i na całkowitą wysokość komina. Elementy 25 cm pojawiają się w części systemów, ale traktuję je raczej jako wariant specjalny niż domyślny wybór.
| Typ elementu | Typowe wymiary zewnętrzne | Do czego służy |
|---|---|---|
| Jednokanałowy pustak kominowy | 35 × 35 × 33 cm, 40 × 40 × 33 cm, 48 × 48 × 33 cm, 57 × 57 × 33 cm | Osłona przewodu dymowego, spalinowego albo powietrzno-spalinowego |
| Komin z dodatkową wentylacją | 35 × 51 × 33 cm, 40 × 58,5 × 33 cm, 48 × 68,5 × 33 cm | Rozwiązanie, w którym w jednym trzonie mieści się przewód kominowy i kanał wentylacyjny |
| Pustak wentylacyjny | 20 × 24 × 33 cm, 36 × 25 × 33 cm, 52 × 25 × 33 cm, 68 × 25 × 33 cm | Tworzenie kanałów wentylacyjnych o 1, 2, 3 lub 4 przewodach |
| Warianty o niższym module | 25 cm wysokości | Stosowane tam, gdzie projekt wymaga większej elastyczności dopasowania wysokości |
Warto też pamiętać, że większy gabaryt to nie tylko więcej miejsca, ale także większa masa. W praktyce metrowy odcinek systemu może ważyć od około 85 kg do ponad 190 kg, zależnie od średnicy przewodu i liczby kanałów pomocniczych. Jeśli ktoś pomija ten parametr, później dziwi się, że projekt wymaga mocniejszego podparcia niż planowano. To prowadzi do następnej rzeczy: jak czytać oznaczenia, żeby nie pomylić pustaka z samym przewodem.
Jak czytać oznaczenia i nie pomylić gabarytu z średnicą przewodu
Oznaczenie typu 35 × 35 × 33 cm opisuje sam pustak, a nie rurę wewnątrz. Trzeci wymiar to wysokość modułu, a dwa pierwsze mówią o długości i szerokości zewnętrznej. Średnica albo przekrój wkładu jest osobnym parametrem i może wynosić np. 14, 16, 18, 20, 22, 25, a w niektórych systemach nawet 30 cm.
- Gabaryt pustaka mówi, ile miejsca zajmie komin w ścianie lub przy ścianie.
- Średnica wkładu decyduje o odprowadzeniu spalin i musi pasować do źródła ciepła.
- Warstwa izolacji zmienia realną szerokość całego układu, nawet jeśli pustak wygląda na wystarczająco duży.
- Wersja z wentylacją ma dodatkowy kanał, dlatego jest szersza niż odpowiednik bez wentylacji.
Jeżeli patrzysz tylko na jeden wymiar, łatwo zamówić element, który będzie pasował na papierze, ale nie w rzeczywistej ścianie. Dlatego zawsze porównuję pełny zestaw: pustak, wkład, izolację, trójnik przyłączeniowy i elementy wykończeniowe. To prowadzi prosto do różnic między elementem kominowym a wentylacyjnym.
Czym różni się pustak kominowy od wentylacyjnego

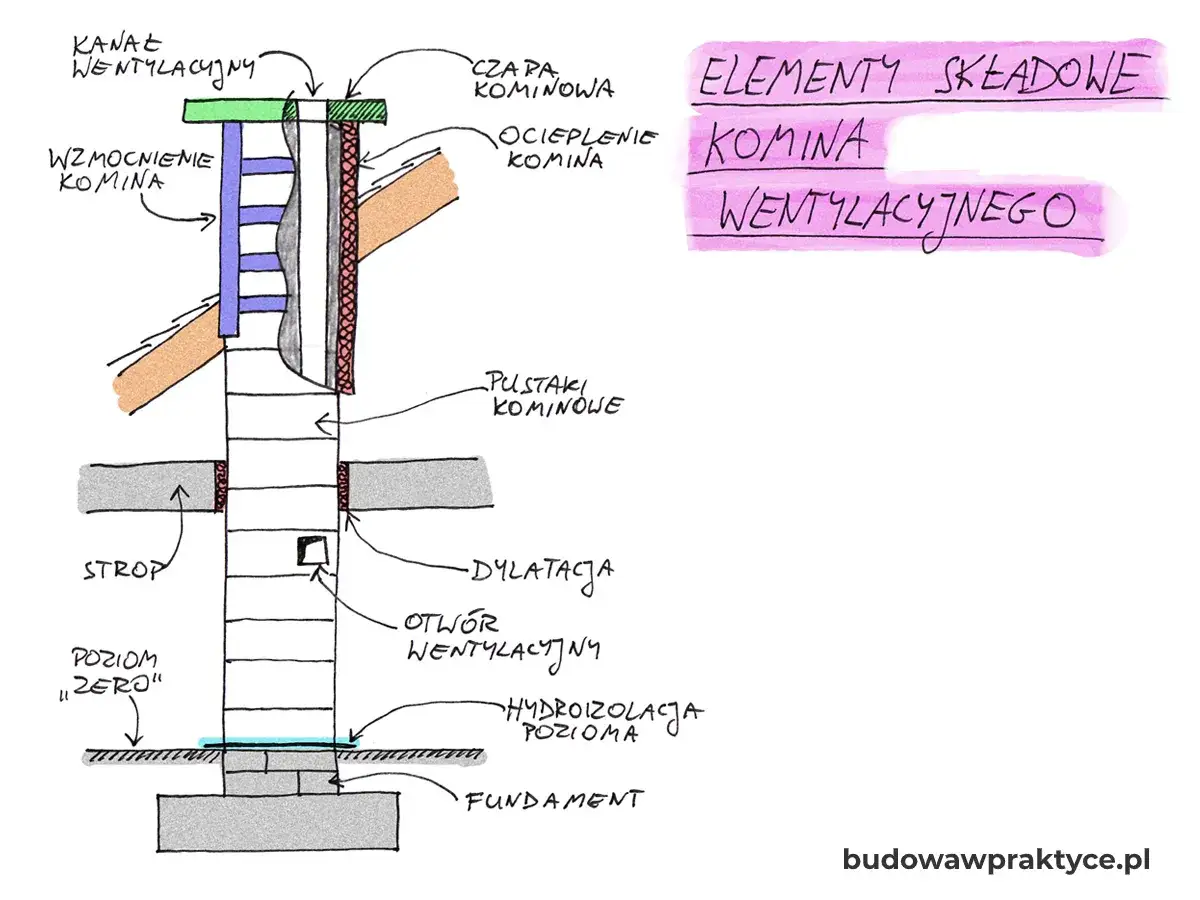

To nie jest tylko kwestia nazwy. Pustak kominowy osłania przewód dymowy, spalinowy albo powietrzno-spalinowy, a pustak wentylacyjny tworzy kanał do grawitacyjnej wymiany powietrza w budynku. Z zewnątrz oba mogą wyglądać podobnie, ale ich przekrój, układ kanałów i sposób pracy są inne.
| Cecha | Pustak kominowy | Pustak wentylacyjny |
|---|---|---|
| Główna funkcja | Odprowadzanie spalin i ochrona wkładu kominowego | Zapewnienie przepływu powietrza w kanałach wentylacyjnych |
| Typowe gabaryty | Od około 35 × 35 × 33 cm do 57 × 57 × 33 cm, zależnie od systemu | Od około 20 × 24 × 33 cm do 68 × 25 × 33 cm, zależnie od liczby kanałów |
| Wkład wewnętrzny | Ceramiczny lub stalowy | Zwykle bez wkładu, kanał pracuje jako przestrzeń wentylacyjna |
| Liczba kanałów | Najczęściej 1, czasem zestaw z dodatkową wentylacją | 1, 2, 3 albo 4 kanały |
| Skutek złego doboru | Problemy z ciągiem, kondensat, zbyt duży lub zbyt mały przewód | Niewystarczająca wymiana powietrza albo zbyt duży gabaryt trzonu |
Jeśli komin ma mieć i przewód spalinowy, i kanał wentylacyjny, sam zewnętrzny wymiar rośnie o kilkanaście centymetrów. To właśnie dlatego w jednym projekcie ten sam trzon potrafi zająć prawie dwa razy więcej miejsca niż wariant bez wentylacji. Z takim rozróżnieniem łatwiej przejść do doboru wymiaru pod konkretne źródło ciepła.
Jak dobrać wymiar do źródła ciepła i liczby kanałów
Tu nie ma jednego uniwersalnego rozmiaru. Inny przekrój potrzebuje kocioł gazowy z zamkniętą komorą spalania, inny kominek, a jeszcze inny układ kilku kanałów wentylacyjnych w domu piętrowym. Właśnie dlatego dobór wymiaru zaczynam od urządzenia, a dopiero potem sprawdzam zewnętrzny gabaryt systemu.
| Zastosowanie | Co zwykle się sprawdza | Dlaczego to ma znaczenie |
|---|---|---|
| Kocioł gazowy z zamkniętą komorą spalania | W niektórych systemach przewody od 8 do 14 cm, w innych 14 do 20 cm | Zbyt mały przewód ogranicza pracę urządzenia, zbyt duży wychładza spaliny |
| Kominek lub paliwo stałe | Najczęściej 14, 16, 18, 20, 22, 25 cm, a przy większych układach nawet 30 cm | Trzeba dobrać przekrój do mocy i charakteru spalania |
| Jeden kanał wentylacyjny | Około 20 × 24 × 33 cm albo 36 × 25 × 33 cm | Kompaktowy wariant dla pojedynczego przewodu wentylacyjnego |
| Dwa, trzy lub cztery kanały wentylacyjne | 36 × 25 × 33 cm, 52 × 25 × 33 cm, 68 × 25 × 33 cm | Przy większej liczbie pomieszczeń rośnie szerokość całego trzonu |
| Komin z dodatkowymi kanałami | 35 × 51 × 33 cm, 40 × 58,5 × 33 cm, 48 × 68,5 × 33 cm | Jeden trzon obsługuje część kominową i wentylację, ale zajmuje więcej miejsca |
Najrozsądniej trzymać się dokumentacji producenta urządzenia grzewczego i systemu kominowego. To nie jest miejsce na improwizację, bo zbyt mały przewód potrafi zablokować poprawną pracę, a zbyt duży bywa równie kłopotliwy, bo osłabia ciąg. Przy kilku urządzeniach w jednym budynku dochodzi jeszcze kwestia wysokości i rozstawu kanałów, więc wymiar pustaka trzeba czytać razem z projektem. To właśnie wtedy najłatwiej o błędy, które wychodzą dopiero na budowie.
Najczęstsze błędy przy zamawianiu i murowaniu
- Mylenie średnicy wkładu z wymiarem pustaka. To klasyczny błąd. 35 × 35 × 33 cm nie oznacza przewodu 35 cm.
- Wybór samego pustaka bez kompletnego systemu. Komin działa jako zestaw: pustak, wkład, izolacja, trójnik, rewizja, czapa i akcesoria montażowe.
- Ignorowanie dodatkowego kanału wentylacyjnego. Jeśli projekt go przewiduje, zewnętrzny gabaryt rośnie i nie każdy fragment ściany to pomieści.
- Założenie, że 33 cm zawsze rozwiąże problem. To najczęstszy moduł, ale nie jedyny. Czasem projekt lepiej układa się na 25 cm.
- Łączenie elementów różnych systemów. Na papierze wymiary mogą wyglądać podobnie, ale detale połączeń już nie.
- Nieuwzględnienie ciężaru. Wysoki komin z większym pustakiem wymaga odpowiedniego podparcia i poprawnego przeniesienia obciążeń.
- Zamawianie „na oko”. Kilka centymetrów różnicy w projekcie potrafi wymusić zmianę całego trzonu, a nie tylko jednego modułu.
Najdroższe są pomyłki, które wychodzą dopiero po wymurowaniu dwóch-trzech metrów komina. Wtedy koszt poprawki jest dużo większy niż koszt spokojnego sprawdzenia dokumentacji przed zakupem. Dlatego na końcu zawsze wracam do kilku prostych kontroli, które naprawdę robią różnicę.
Co sprawdzić przed zamówieniem, żeby komin nie zaskoczył na budowie
- Rodzaj urządzenia grzewczego i zalecaną średnicę wkładu.
- Liczbę kondygnacji oraz planowaną wysokość całego trzonu.
- Obecność kanału wentylacyjnego w projekcie.
- Wysokość modułu, żeby uniknąć zbędnych docinek i korekt.
- Miejsce na fundament lub strop, który przeniesie ciężar systemu.
- Kompletność zestawu, czyli pustaki, wkład, izolację, trójnik, rewizję i elementy wykończeniowe.
- Zgodność z projektem i opinią kominiarską, zwłaszcza przy modernizacji starego domu.
Jeżeli mam wskazać jedną zasadę, to taką: najpierw dobiera się system do urządzenia i projektu, dopiero później do miejsca na działce. Dopiero wtedy wymiary przestają być suchą liczbą, a stają się realnie działającym rozwiązaniem. Przy kominach i kanałach wentylacyjnych to właśnie ta kolejność decyduje, czy inwestycja będzie spokojna, czy pełna poprawek.
