Ukrycie instalacji wentylacji mechanicznej w konstrukcji stropu pozwala zachować czyste sufity, skrócić widoczne odcinki przewodów i lepiej uporządkować układ domu, ale tylko wtedy, gdy projekt jest przemyślany od samego początku. W praktyce rekuperacja w stropie ma sens głównie tam, gdzie architekt, konstruktor i instalator pracują na jednym rzucie, a nie poprawiają się nawzajem po fakcie. Poniżej pokazuję, kiedy to rozwiązanie ma sens, jakie stropy dają największe możliwości, ile miejsca trzeba zarezerwować i gdzie najłatwiej popełnić kosztowny błąd.
Najważniejsze założenia, zanim schowasz instalację w stropie
- Najlepszy moment na decyzję to projekt lub wczesny etap zbrojenia, a nie gotowy strop.
- Strop monolityczny daje najwięcej swobody, ale kanały trzeba prowadzić z dala od zbrojenia i podciągów.
- Typowy rekuperator płaski wymaga ok. 60 × 100 cm i co najmniej 30 cm wysokości, a z podłączeniami i serwisem nawet 1,5-2 m².
- W instalacjach rozdzielaczowych przewody 75 mm są bardzo częste; jedna gałąź zwykle obsługuje około 20-25 m³/h.
- Izolacja i kondensat nie są dodatkiem: w części ogrzewanej zwykle stosuje się 20-50 mm izolacji, a odpływ kondensatu powinien mieć min. 2% spadku.
- Błędy na etapie stropu są droższe niż sama instalacja, bo późniejsza korekta wymaga kucia, przeróbek i ponownego bilansowania systemu.
Kiedy prowadzenie instalacji w stropie ma sens
Ja traktuję ten wariant jako dobry wybór przede wszystkim w nowych domach, gdzie można rozplanować trasy przed betonowaniem albo przed zamówieniem prefabrykatów. Najwięcej zysku daje wtedy estetyka i porządek: mniej obniżanych sufitów, mniej maskownic, krótsza droga do punktów nawiewnych i wywiewnych.
To rozwiązanie szczególnie dobrze działa w domach z prostym układem kondygnacji, gdzie centralę da się umieścić blisko osi komunikacyjnej, a kanały nie muszą kluczyć wokół wielu podciągów. Jeśli strop jest już gotowy i nie przewidziano przejść ani miejsca na centralę, projekt szybko robi się kompromisowy.
- ma sens w nowym domu z pełnym projektem HVAC;
- jest korzystne, gdy inwestorowi zależy na gładkich sufitach bez zabudowy;
- sprawdza się przy krótkich, logicznych trasach kanałów;
- traci sens, gdy trzeba improwizować w gotowej konstrukcji.
W praktyce największa różnica nie wynika z samego urządzenia, tylko z tego, czy cała instalacja została przewidziana na etapie konstrukcji. Z tego właśnie powodu kolejne pytanie brzmi: który strop naprawdę pozwala na bezpieczne ukrycie kanałów.
Jakie stropy dają największe pole manewru
Nie każdy strop przyjmuje kanały z równą łatwością. Ja patrzę tu przede wszystkim na to, czy da się zachować nośność, wygodę montażu i dostęp serwisowy, a dopiero potem na samą estetykę.
| Typ stropu | Ocena pod wentylację | Na co zwrócić uwagę | Kiedy to ma sens |
|---|---|---|---|
| Monolityczny | Najlepsze pole manewru | Kanały prowadzi się w środkowej strefie przekroju, z dala od zbrojenia i podciągów | Nowy dom, projekt od początku, duża kontrola nad układem |
| Filigran lub prefabrykowany | Dobry, ale wymaga wcześniejszego uzgodnienia | Po produkcji zmiany są trudne, więc trasy trzeba zamknąć przed zamówieniem elementów | Budowa z prefabrykatów, gdy projekt HVAC jest gotowy wcześniej |
| Gęstożebrowy | Możliwy, ale bardziej ograniczony | Otwory planuje się między belkami nośnymi, nie w miejscach przypadkowych | Gdy konstrukcja jest już wybrana i instalacja ma być dopasowana do układu żeber |
| Drewniany | Technicznie wygodny, ale wymagający | Trzeba zadbać o usztywnienie otworów, akustykę i ochronę przeciwpożarową | Lekkie konstrukcje, adaptacje i domy, w których liczy się prosty przebieg instalacji |
Najbezpieczniejsza zasada brzmi prosto: nie dopasowuje się stropu do instalacji w ostatniej chwili. Najpierw projektuję przebieg kanałów, potem sprawdzam z konstruktorem, czy średnice i miejsca przejść nie osłabiają elementu nośnego. To szczególnie ważne w konstrukcjach z gęstym zbrojeniem, gdzie przypadkowy otwór potrafi narobić więcej szkody niż sam kanał.
W domach z płaskim dachem albo bez strefy technicznej ten etap bywa jeszcze ważniejszy, bo margines błędu jest mały. Następny krok to już konkret: gdzie dokładnie poprowadzić przepusty i jak zostawić miejsce na centralę.

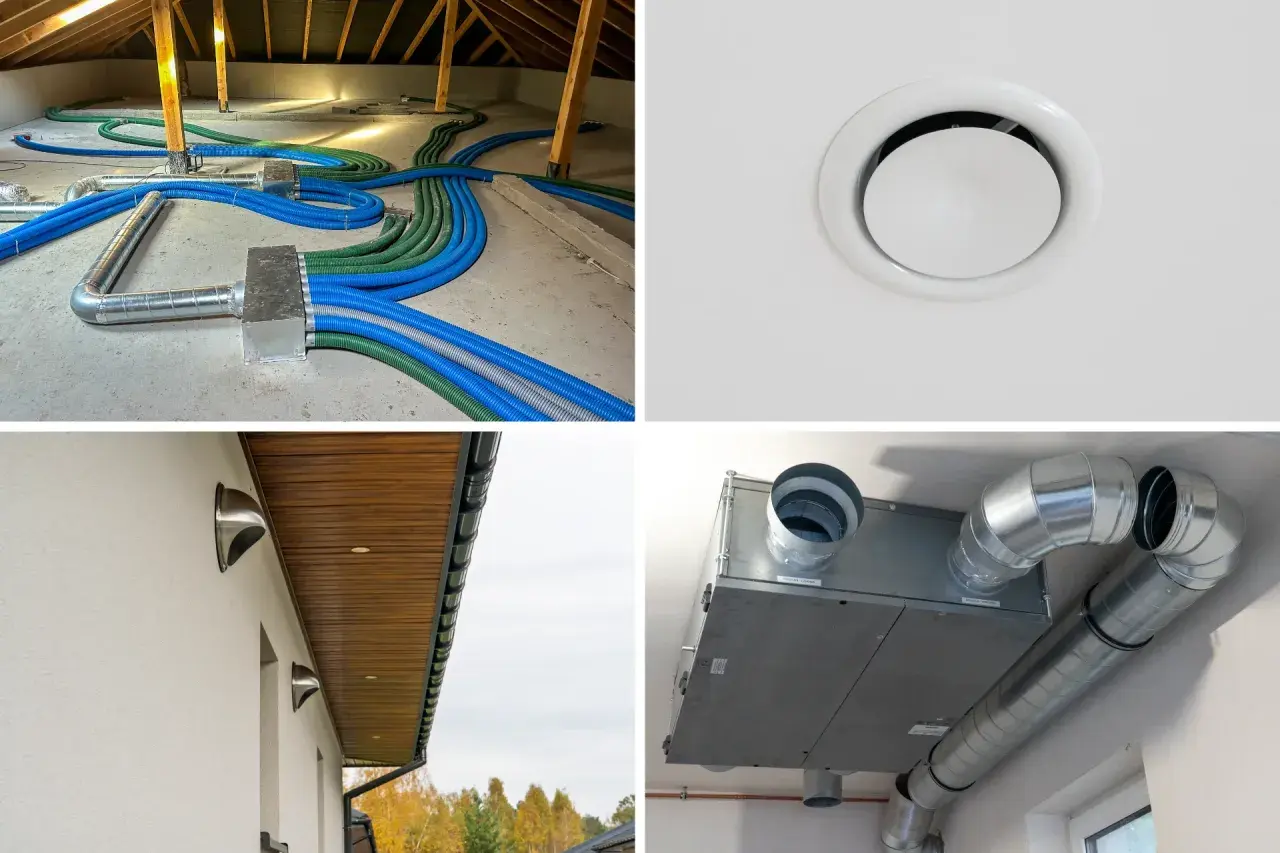

Jak planuję przepusty i trasę jeszcze przed zalaniem stropu
Jedno z pierwszych pytań, które stawiam sobie przy takim projekcie, brzmi: gdzie stanie centrala i czy serwis będzie miał do niej dostęp bez rozkuwania połowy domu. Typowy płaski rekuperator wymaga około 60 × 100 cm podstawy, minimum 30 cm wysokości oraz dodatkowej przestrzeni po bokach na podłączenia i izolację akustyczną, więc w praktyce trzeba zarezerwować mniej więcej 1,5-2 m².
Przed wierceniem lub wykonywaniem przepustów zawsze lokalizuję zbrojenie i podciągi. W stropach monolitycznych sens ma prowadzenie rur w środkowej części przekroju, bo tam wpływ na nośność bywa najmniejszy, o ile średnica kanału nie jest przesadzona względem grubości stropu. W stropach gęstożebrowych otwory planuje się między elementami nośnymi, a nie tam, gdzie najwygodniej akurat wyprowadzić rurę.
- zaznacz trasę kanałów na rzucie jeszcze przed zbrojeniem;
- sprawdź kolizje z podciągami, kominami i instalacją elektryczną;
- zostaw miejsce na skrzynki rozdzielcze i rewizje;
- upewnij się, że odpływ kondensatu ma drogę do kanalizacji;
- nie planuj przejść „na styk”, bo później zabraknie miejsca na izolację i obejmy.
Jeżeli centralę muszę schować w stropie lub tuż pod nim, myślę o całym zespole jako o jednym module: urządzenie, podłączenia, tłumienie drgań i serwis. Dopiero wtedy przechodzę do doboru samych kanałów i sposobu ich mocowania.

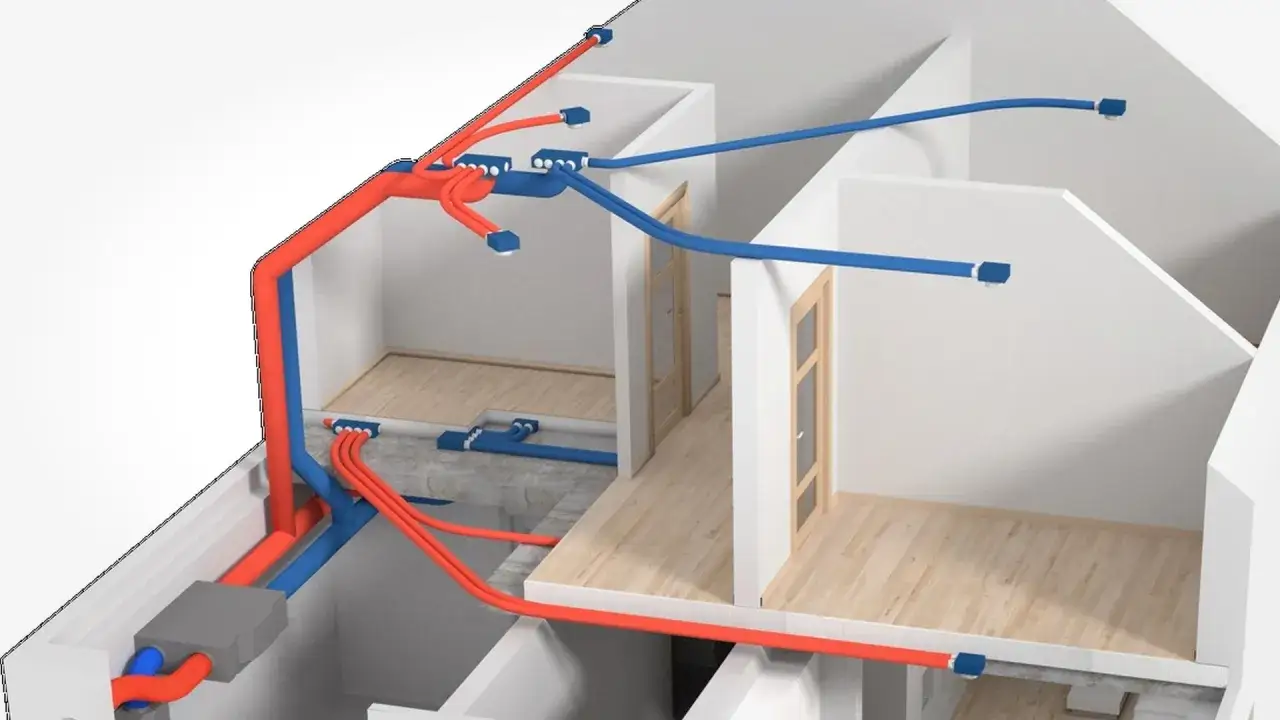

Jak prowadzić kanały, żeby nie stracić szczelności i miejsca
W systemach rozdzielaczowych bardzo często spotykam przewody o średnicy 75 mm. To nie jest magiczna liczba, ale praktyczny kompromis między oporem przepływu, ilością miejsca i łatwością ukrycia w stropie; jedna taka gałąź zwykle obsługuje około 20-25 m³/h, choć końcowy bilans zależy od projektu.
Przy mocowaniu trzymam prostą zasadę: przewody powinny być stabilne co 1-1,5 m, a także po obu stronach łączników i przy skrzynkach rozdzielczych. Jeśli rura pracuje podczas wylewki albo „pływa” w izolacji, później potrafi hałasować, rozszczelniać połączenia lub zmieniać geometrię trasy.
Izolacja nie służy wyłącznie energii. W strefach ogrzewanych zwykle wystarcza warstwa rzędu 20-30 mm, ale w chłodniejszych fragmentach lub przy kanałach prowadzących przez nieogrzewane przestrzenie trzeba iść grubszej, najczęściej 40-60 mm, a przy kanałach zewnętrznych nawet 60-100 mm. Tu nie warto oszczędzać na centymetrach, bo kondensacja i straty ciepła szybko zjadają pozorne oszczędności.
- dbaj o szczelne połączenia na kielichach i skrzynkach;
- nie zgniataj przewodów pod warstwą izolacji lub jastrychu;
- ograniczaj ostre łuki, bo generują opory i szum;
- przy przejściach przez strop stosuj tuleje i uszczelnienia zgodne z projektem;
- tam, gdzie to możliwe, prowadź odcinki najkrótszą drogą.
W dobrze zrobionej instalacji największym wrogiem nie jest sama średnica kanału, tylko pośpiech na etapie montażu. A skoro mowa o pośpiechu, następna rzecz, która potrafi zepsuć cały efekt, to kondensat i hałas.
Kondensat, hałas i bezpieczeństwo pożarowe
Odpływ skroplin bywa traktowany jako detal, a to jeden z tych detali, które potrafią zatrzymać cały system. Taca ociekowa rekuperatora powinna mieć odpływ z min. 2% spadkiem i syfonem, czyli elementem odcinającym cofanie się powietrza i zapachów z kanalizacji. Jeśli w stropie nie ma miejsca na grawitacyjny odpływ, trzeba to rozwiązać wcześniej, a nie „dorzucić” po uruchomieniu.
Hałas też często wychodzi dopiero po zamieszkaniu. Ja zawsze sprawdzam, czy centrala nie jest zbyt blisko sypialni, czy przewody nie przenoszą drgań na konstrukcję i czy w projekcie przewidziano tłumiki akustyczne albo elastyczne odsprzęglenie urządzenia od stropu. Nawet solidny rekuperator może pracować cicho, jeśli nie podszedł do niego ktoś z podejściem „byle przykręcić”.
W kwestii pożaru nie ma miejsca na skróty. W przejściach przez wydzielone strefy, przy określonych układach budynku albo w obiektach wielorodzinnych projekt może wymagać przegród, przepustów o odpowiedniej klasie albo klap odcinających. W domu jednorodzinnym też nie traktowałbym tego luźno, bo pojedynczy błąd przy przejściu przez strop bywa trudniejszy do naprawienia niż sam odcinek kanału.
Jeśli miałbym wskazać trzy najdroższe w skutkach zaniedbania, to byłyby to: brak spadku dla kondensatu, brak tłumienia drgań i zostawienie nieprzemyślanego przejścia przez strop. Na szczęście da się tego uniknąć, jeśli budżet policzy się przed zamówieniem materiałów.
Ile to kosztuje i gdzie najłatwiej przepłacić
W 2026 r. kompletna rekuperacja w domu jednorodzinnym najczęściej zaczyna się od ok. 24 tys. zł, a przy bardziej złożonych układach spokojnie dochodzi do 35-45 tys. zł i więcej. Sama decyzja o ukryciu instalacji w stropie zwykle nie ma jednej osobnej ceny, bo koszt pojawia się w drobiazgach: dłuższych trasach, dodatkowej izolacji, trudniejszych przebiciach i większej ilości robocizny.
| Element budżetu | Typowy zakres | Co realnie podnosi cenę |
|---|---|---|
| Rekuperator | 8 000-20 000 zł | wydajność, sprawność odzysku, automatyka, lepsza filtracja |
| Kanały i rozdzielacze | 5 000-15 000 zł | długość tras, liczba punktów, system 75 mm, jakość skrzynek |
| Tłumiki, anemostaty, czerpnia i wyrzutnia | 2 000-5 000 zł | wymagania akustyczne i estetyczne |
| Robocizna i uruchomienie | 5 000-15 000 zł | skomplikowanie trasy, region, liczba przebić przez strop |
| Prace dodatkowe | 1 000-5 000 zł | otwory, zabudowy, poprawki budowlane, izolacja akustyczna |
Najłatwiej przepłacić wtedy, gdy instalację próbuje się „uratować” po zakończeniu stanu surowego. Wtedy każda kolizja z podciągiem, każdy brak miejsca na centralę i każdy dodatkowy otwór robi się osobnym kosztem. Ja wolę dołożyć trochę do projektu i rozplanowania niż później płacić za kucie, przeróbki i rozbudowę zabudów.
Jeśli chcesz ograniczyć wydatki bez psucia efektu, najpierw optymalizuje się trasę i rozmieszczenie punktów, a dopiero później szuka oszczędności na samych elementach. Zbyt tani system zwykle wychodzi drogo, bo oszczędza się tam, gdzie później najtrudniej poprawić błąd.
Co warto zamknąć w projekcie, zanim strop przestanie być dostępny
Gdybym miał zostawić tylko jedną praktyczną radę, brzmiałaby ona tak: zanim strop zostanie zalany albo zamknięty, trzeba spiąć wszystkie branże w jeden rysunek wykonawczy. To dotyczy nie tylko kanałów, ale też zasilania, odpływu kondensatu, dostępu serwisowego i miejsca na tłumienie drgań.
- dokładne miejsca przejść przez strop i ich średnice;
- lokalizację centrali oraz przestrzeń serwisową wokół niej;
- drogę odpływu skroplin do kanalizacji;
- grubość i typ izolacji w każdej strefie budynku;
- sposób mocowania kanałów i elementów rozdzielczych;
- koordynację z konstrukcją, elektryką, kominami i ewentualnymi przegrodami pożarowymi.
Jeśli po takim przeglądzie okazuje się, że trzeba ciąć konstrukcję bez miejsca na serwis, lepiej od razu rozważyć alternatywę: zabudowę sufitu, prowadzenie części kanałów w warstwie podłogi albo zmianę układu centrali. Dobrze zaprojektowana instalacja wentylacji mechanicznej daje się ukryć bez nerwów; źle zaplanowana zamienia strop w źródło poprawek, a nie w przewagę domu.
