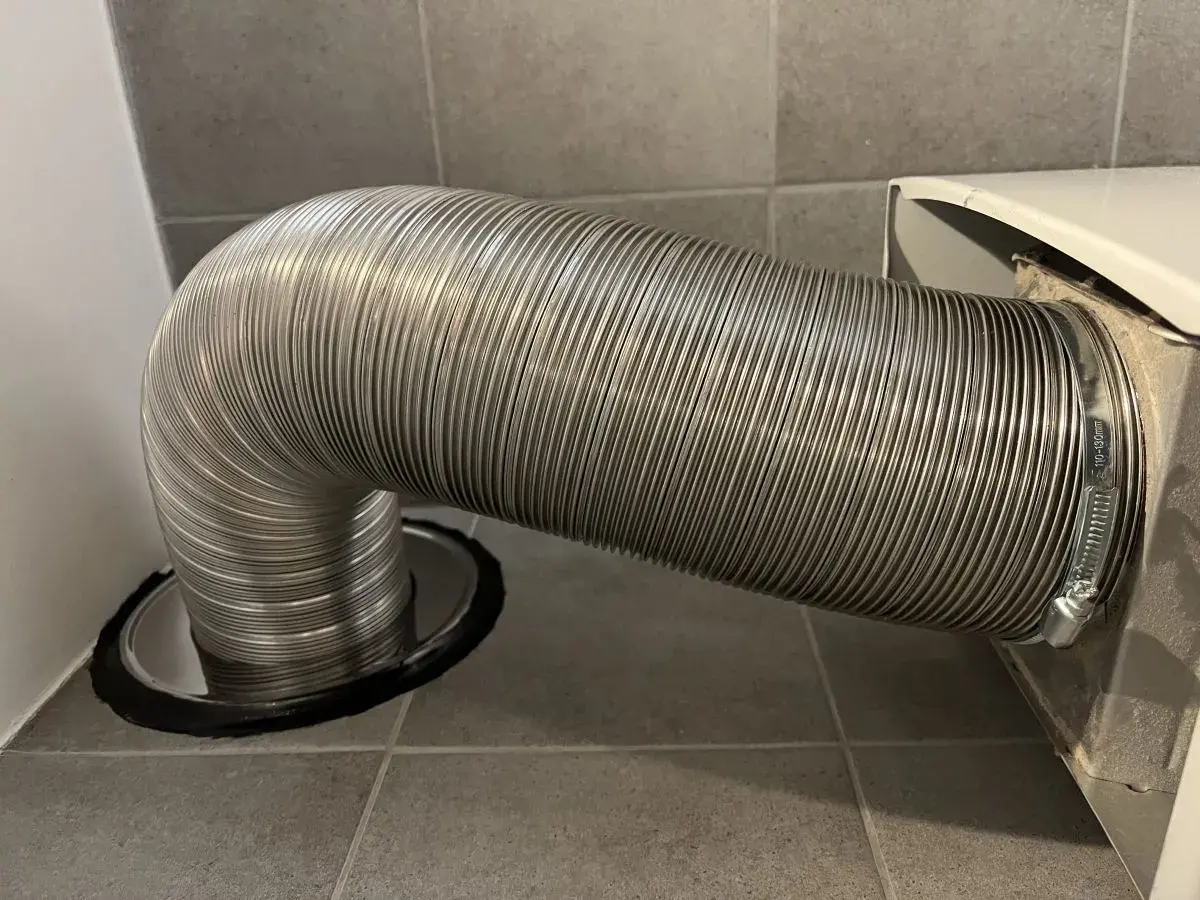

Prawidłowe odprowadzenie spalin w gazowym podgrzewaczu wody to jedna z tych rzeczy, których nie widać na co dzień, ale które decydują o bezpieczeństwie całej instalacji. Sam montaż rury spalinowej do junkersa ma sens tylko wtedy, gdy komin, wentylacja i miejsce ustawienia urządzenia są do siebie dopasowane. W tym artykule pokazuję, jak ocenić warunki, jak dobrać przewód, jak wygląda poprawne podłączenie i gdzie zaczyna się zakres, którego nie warto robić „na oko”.
Najpierw sprawdź komin, ciąg i dopływ powietrza
- Nie kupuj rury przed oględzinami komina. Wiele problemów wynika nie z samego przewodu, tylko z drożności i ciągu.
- Przy klasycznym podgrzewaczu liczy się czopuch, czyli odcinek łączący urządzenie z kanałem kominowym.
- W wielu instrukcjach spotyka się limit 2 m odcinka poziomego, minimum 22 cm odcinka pionowego i spadek 5% w stronę urządzenia.
- Rura musi być zgodna ze średnicą króćca spalinowego i nie może zwężać przekroju na trasie.
- Łazienka lub kuchnia muszą mieć dopływ świeżego powietrza. Bez tego nawet dobry komin nie zadziała poprawnie.
- Po montażu potrzebny jest odbiór i test ciągu. Tu nie opieram się na domysłach, tylko na pomiarze.
Najpierw ustal, z jakim urządzeniem masz do czynienia
Ja zawsze zaczynam od rozpoznania samego urządzenia, bo od tego zależy cały dalszy tok prac. Klasyczny gazowy podgrzewacz wody z otwartą komorą spalania wymaga szczelnego połączenia z kanałem spalinowym i stałego dopływu powietrza z pomieszczenia. To zupełnie inna sytuacja niż w urządzeniu z zamkniętą komorą spalania, gdzie pracuje system powietrzno-spalinowy i nie stosuje się zwykłego czopucha w tym samym sensie.
W praktyce oznacza to jedno: zanim ruszysz z zakupem elementów, sprawdź tabliczkę znamionową, instrukcję konkretnego modelu i sposób, w jaki producent przewidział odprowadzenie spalin. W starszych mieszkaniach „junkers” bywa nazwą potoczną dla różnych urządzeń, ale technicznie nie wolno zakładać, że każde da się podłączyć tak samo. Kiedy wiem już, jaki typ urządzenia stoi na ścianie, przechodzę do komina i pomieszczenia, bo właśnie tam najczęściej wychodzą wszystkie słabe punkty.
Komin i łazienka muszą spełniać konkretne warunki
Największy błąd, który widzę w takich realizacjach, polega na skupieniu się na samej rurze i pominięciu reszty układu. Tymczasem przewód spalinowy działa poprawnie tylko wtedy, gdy komin jest drożny, szczelny i ma odpowiedni ciąg, a pomieszczenie dostarcza wystarczająco dużo powietrza do spalania. Jeśli tego brakuje, nawet dobrze złożony czopuch nie rozwiąże problemu.
| Warunek | Co przyjmuję w praktyce | Dlaczego to ważne |
|---|---|---|
| Wysokość pomieszczenia | Co najmniej 2,2 m, a w kuchni zwykle 2,5 m | Zapewnia podstawową przestrzeń do wymiany powietrza i bezpiecznej eksploatacji |
| Kubatura łazienki | Minimum 8 m³ przy wentylacji grawitacyjnej | Zbyt mała kubatura sprzyja niedoborowi tlenu i niestabilnej pracy urządzenia |
| Drzwi do łazienki | Otwory o łącznym przekroju co najmniej 0,022 m² | To prosty sposób na dopływ świeżego powietrza |
| Komin | Szczelny, drożny, o odpowiednim ciągu | Bez tego spaliny mogą wracać do pomieszczenia |
| Przewody wentylacyjne | Wykonane z materiałów niepalnych i niepomylone z kanałem spalinowym | Wentylacja ma dostarczać i usuwać powietrze, a nie przejmować spaliny |
W dokumentacjach wielu podgrzewaczy spotyka się też wymóg, aby ciąg mieścił się mniej więcej w przedziale 1-15 Pa. Traktuję to jako praktyczny punkt kontrolny: jeżeli komin nie daje takich warunków, nie „poprawia się” tego samą rurą. Najpierw trzeba przywrócić właściwe warunki pracy całego układu, a dopiero potem iść dalej.
Jeśli w pomieszczeniu działa wentylator wyciągowy albo okap, trzeba to sprawdzić bardzo ostrożnie. Przy urządzeniu z otwartą komorą spalania taki wyciąg potrafi osłabić naturalny ciąg i wywołać cofkę spalin. Z tego powodu przechodzę teraz do wyboru samego przewodu, bo tu też łatwo popełnić błąd, który później wraca w postaci problemów z eksploatacją.
Jak dobrać rurę, kolana i łączniki
W praktyce nie wybieram przewodu „na oko”. Liczy się średnica króćca spalinowego, materiał, długość odcinków i liczba załamań. Dla klasycznych podgrzewaczy najbezpieczniej myśleć o niepalnym przewodzie stalowym albo o systemowym rozwiązaniu przewidzianym przez producenta urządzenia. Elastyczna rura aluminiowa typu spiro bywa kusząca ceną i prostotą, ale ja traktuję ją jako opcję do bardzo uważnej weryfikacji, a nie domyślny wybór do gazowego podgrzewacza.
| Rozwiązanie | Kiedy ma sens | Na co patrzę |
|---|---|---|
| Rura stalowa jednościenna | Przy klasycznym podłączeniu do kanału spalinowego | Średnica, sztywność, odporność na temperaturę i pełna zgodność z instrukcją |
| Systemowy przewód producenta | Gdy urządzenie wymaga konkretnego zestawu | Kompatybilność z modelem i warunkami montażu |
| Kolana i redukcje | Tylko gdy naprawdę wynikają z układu pomieszczenia | Im mniej załamań, tym lepiej dla ciągu |
| Rura aluminiowa giętka | Wyłącznie po potwierdzeniu dopuszczenia przez dokumentację i warunki kominiarskie | Czy nie pogarsza ciągu, nie zwęża przekroju i nie pracuje w złych warunkach |
W starszych instrukcjach dla podgrzewaczy gazowych pojawia się często bardzo konkretna logika montażu: pionowy odcinek przy urządzeniu nie powinien być krótszy niż 22 cm, a odcinki poziome nie powinny przekraczać 2 m i mają mieć spadek w stronę urządzenia. To nie jest ozdobnik w dokumentacji, tylko próba utrzymania stabilnego przepływu spalin. Ja nie skracam takich założeń „bo będzie ładniej”, bo w tej branży estetyka nigdy nie wygrywa z fizyką.
Kiedy przewód jest już dobrany, można przejść do samego montażu. Tu przydaje się dobra kolejność działań, bo przypadkowe składanie elementów zwykle kończy się rozszczelnieniem albo niepotrzebnym skróceniem drogi spalin.
Jak wygląda prawidłowy montaż krok po kroku
Przy takich pracach lubię myśleć o montażu jak o krótkim audycie technicznym, a nie o zwykłym skręcaniu części. Najpierw układ, potem dopasowanie, na końcu test. Ta kolejność oszczędza najwięcej błędów.
- Wyłączam urządzenie i upewniam się, że mam właściwą instrukcję montażu dla konkretnego modelu.
- Sprawdzam drożność i stan komina oraz oceniam, czy kanał jest szczelny i nadaje się do pracy z urządzeniem gazowym.
- Dobieram przewód do średnicy króćca spalinowego i ustawiam podgrzewacz w docelowym miejscu, bez wymuszania nienaturalnej trasy.
- Łączę odcinek przy urządzeniu z kanałem kominowym, pilnując, by nie tworzyć zbędnych przewężeń, ostrych załamań ani zbyt długiego poziomu.
- Ustawiam wymagany spadek przewodu poziomego w stronę urządzenia, jeśli dokumentacja tego wymaga, zwykle na poziomie 5%.
- Mocuję całość stabilnie, tak aby przewód nie pracował na króćcu i nie rozszczelniał się przy drganiach lub rozszerzalności cieplnej.
- Kontroluję, czy zakończenie układu jest właściwie wprowadzone do komina i czy nic nie ogranicza przekroju.
- Na końcu robię pomiar i odbiór z osobą uprawnioną, bo to moment, w którym wychodzi, czy cały układ rzeczywiście działa poprawnie.
W praktyce najważniejsze są trzy rzeczy: szczelność, ciąg i brak przewężeń. Jeśli którykolwiek z tych elementów zawodzi, montaż trzeba poprawić, a nie „przyzwyczajać się” do zapachu spalin albo niestabilnego płomienia. Po tej części przechodzę do sytuacji, w których sama wymiana rury po prostu nie wystarczy.
Kiedy sama rura nie wystarczy i trzeba przerobić komin
Zdarza się, że inwestor chce wymienić tylko czopuch, a problem leży znacznie głębiej. Jeśli kanał kominowy jest nieszczelny, ma zbyt duży przekrój, jest wychłodzony albo był wcześniej wykorzystywany w sposób niezgodny z obecnym urządzeniem, sama nowa rura niczego nie naprawi. W takim przypadku trzeba myśleć o wkładzie kominowym, adaptacji kanału albo nawet zmianie miejsca montażu podgrzewacza.
To jest też moment, w którym opłaca się spojrzeć szerzej na cały układ budynku. Jeśli łazienka ma słabą wentylację, drzwi bez nawiewu i dodatkowo pracuje w niej wentylator wyciągowy, problem ciągu może wracać nawet po wymianie przewodu. Czasem tańsze i rozsądniejsze okazuje się przeniesienie urządzenia lub wybór innego modelu niż upychanie kolejnych kompromisów w starym kominie. Kiedy widzę zbyt wiele takich ograniczeń naraz, odradzam improwizację, bo bezpieczeństwo jest ważniejsze niż oszczędność na jednym elemencie.
Jeżeli kanał kominowy ma służyć urządzeniu gazowemu, jego wewnętrzna powierzchnia musi być odporna na działanie spalin, także tych wilgotnych. To właśnie dlatego w starszych budynkach tak często kończy się na dodatkowej renowacji przewodu, a nie na prostej wymianie rury łączącej. Po ocenie takich przypadków warto jeszcze wrócić do najczęstszych błędów, bo to one najczęściej powodują problemy już po uruchomieniu.
Najczęstsze błędy, które psują ciąg i bezpieczeństwo
W tej branży powtarzają się właściwie te same potknięcia. Nie są efektowne, ale właśnie przez to bywają lekceważone. A potem pojawia się cofka, osmalenie obudowy albo alarm czujnika tlenku węgla.
- Zbyt długi odcinek poziomy. Im dłużej spaliny idą „na płasko”, tym większe ryzyko spadku ciągu.
- Za dużo kolan i przejść. Każde załamanie utrudnia przepływ, a czasem tworzy punkt odkładania się zanieczyszczeń.
- Zastosowanie przewodu bez potwierdzenia w instrukcji. Cena rzadko rekompensuje późniejsze problemy z eksploatacją.
- Wpięcie do niedrożnego komina. Nowa rura nie naprawi starego, zatkanego lub rozszczelnionego kanału.
- Brak dopływu świeżego powietrza. Przy zamkniętych oknach i słabej wentylacji urządzenie może pracować niestabilnie.
- Mylenie wentylacji z odprowadzeniem spalin. Kratka wentylacyjna nie zastępuje przewodu spalinowego i odwrotnie.
- Brak czujnika CO. To mały koszt, a w realnej sytuacji potrafi zrobić ogromną różnicę.
Jeśli po uruchomieniu czuć spaliny, płomień pracuje niestabilnie albo na ścianie pojawia się sadza, nie szukałbym „lepszego ustawienia pokrętła”. Najpierw trzeba zatrzymać pracę urządzenia i sprawdzić przyczynę. Z takiego błędu może być już tylko krok do kosztownych napraw, dlatego następna rzecz, o której trzeba mówić wprost, to budżet i odbiór.
Koszt, odbiór i kto powinien to podpisać
Przy takich pracach koszt zależy nie od jednej ceny rury, tylko od całego zakresu. W prostym przypadku, gdy komin jest sprawny, a trzeba jedynie wymienić krótki czopuch i wykonać odbiór, budżet bywa umiarkowany. Gdy dochodzi przeróbka kanału, wkład kominowy albo zmiana miejsca montażu, kwota rośnie szybko.
| Zakres | Orientacyjny koszt | Kiedy się pojawia |
|---|---|---|
| Rura stalowa i podstawowe łączniki | Około 80-150 zł za metr rury, elementy dodatkowe osobno | Przy prostym, krótkim połączeniu |
| Kolana, obejmy, redukcje | Około 30-120 zł za sztukę | Gdy układ wymaga dopasowania do istniejącego komina |
| Odbiór lub opinia kominiarska | Zwykle 150-450 zł | Przed uruchomieniem albo po wykonaniu prac |
| Prosty montaż lub wymiana czopucha | Najczęściej 700-1800 zł | Gdy komin i pomieszczenie są w dobrym stanie |
| Adaptacja komina lub wkład systemowy | Od około 1500 zł wzwyż | Gdy stary kanał nie spełnia warunków pracy |
| Czujnik tlenku węgla | Około 100-250 zł | W praktyce powinien być standardem przy urządzeniach gazowych |
Do tego dochodzi jeszcze kwestia odpowiedzialności. Sama wymiana przewodu to nie miejsce na przypadkowe osoby bez doświadczenia z urządzeniami gazowymi i kominami. Ja zakładam, że montaż i uruchomienie powinien ocenić fachowiec z uprawnieniami, a komin i ciąg musi potwierdzić osoba zajmująca się przewodami kominowymi. To nie formalność dla formalności, tylko ostatni filtr bezpieczeństwa przed codziennym użytkowaniem. Kiedy wszystko jest już policzone i sprawdzone, zostaje najważniejsze: nie utracić czujności po pierwszym udanym uruchomieniu.
Dobrze zrobione podłączenie daje spokój na lata
Najlepszy montaż to taki, o którym potem prawie się nie myśli, bo urządzenie pracuje równo, bez zapachu spalin i bez niespodzianek. W praktyce oznacza to prosty układ, zgodność z instrukcją, sprawny komin i dobre warunki wentylacyjne w pomieszczeniu. Jeśli któryś z tych elementów nie gra, nie warto tego maskować kolejnym kolanem, taśmą albo „tymczasowym” rozwiązaniem.
Gdybym miał zostawić jedną rzecz do zapamiętania, byłaby to ta: nie traktuj rury jako osobnego elementu, tylko jako część całego systemu odprowadzania spalin. W tym systemie liczy się również nawiew, komin, odbiór i późniejszy przegląd. Jeśli po montażu cokolwiek budzi wątpliwości, lepiej zatrzymać urządzenie i wezwać specjalistę niż ryzykować pracę z niesprawnym układem.
