Trzy decyzje, które najbardziej wpływają na bezpieczeństwo instalacji
- Przy wkładzie stosuj stal czarną lub miedź, bo ten odcinek pracuje w najwyższej temperaturze.
- Tworzywa z barierą antydyfuzyjną zostaw na dalszą część układu, z dala od samego kominka.
- Nie zwężaj przewodów przy urządzeniu, bo zbyt mała średnica szybko pogarsza obieg i bezpieczeństwo.
- Połączenia przy wkładzie rób rozłącznie, żeby instalację dało się serwisować bez rozbierania połowy układu.
- W pobliżu komina i kanałów wentylacyjnych liczy się izolacja, dostęp i porządek prowadzenia rur.
Najważniejsze decyzje przed montażem
W praktyce zaczynam od jednej zasady: im bliżej kominka, tym bardziej konserwatywnie dobieram materiał. W instrukcji LAVA wprost ostrzega się przed rurami z tworzyw sztucznych o ciągłej odporności termicznej poniżej 95°C i podaje minimalne średnice dla wkładów 13, 17 i 22 kW: miedź 22 mm albo stal 3/4". To już bardzo jasno pokazuje, że pierwszy odcinek instalacji nie jest miejscem na eksperymenty.
Ja przy takich układach traktuję też jako obowiązkowe połączenie rozłączne w strefie wkładu. Dwuzłączki żeliwne lub mosiężne dają sensowny margines serwisowy, bo przy kominku z płaszczem wodnym nikt nie chce później ciąć rur tylko po to, żeby wymienić jeden element albo sprawdzić szczelność. To jest detal, który w projekcie wygląda mało efektownie, ale w eksploatacji robi dużą różnicę. Z tego miejsca łatwo przejść do pytania, który materiał naprawdę ma najwięcej sensu w różnych fragmentach instalacji.
Stal, miedź i tworzywo w praktyce
| Materiał | Gdzie ma sens | Największe atuty | Ograniczenia |
|---|---|---|---|
| Stal czarna | Bezpośrednio przy wkładzie i na krótkich gorących odcinkach | Wysoka odporność na temperaturę, dobra trwałość, rozsądny koszt | Cięższa, mniej wygodna w montażu, wymaga starannego zabezpieczenia przed korozją |

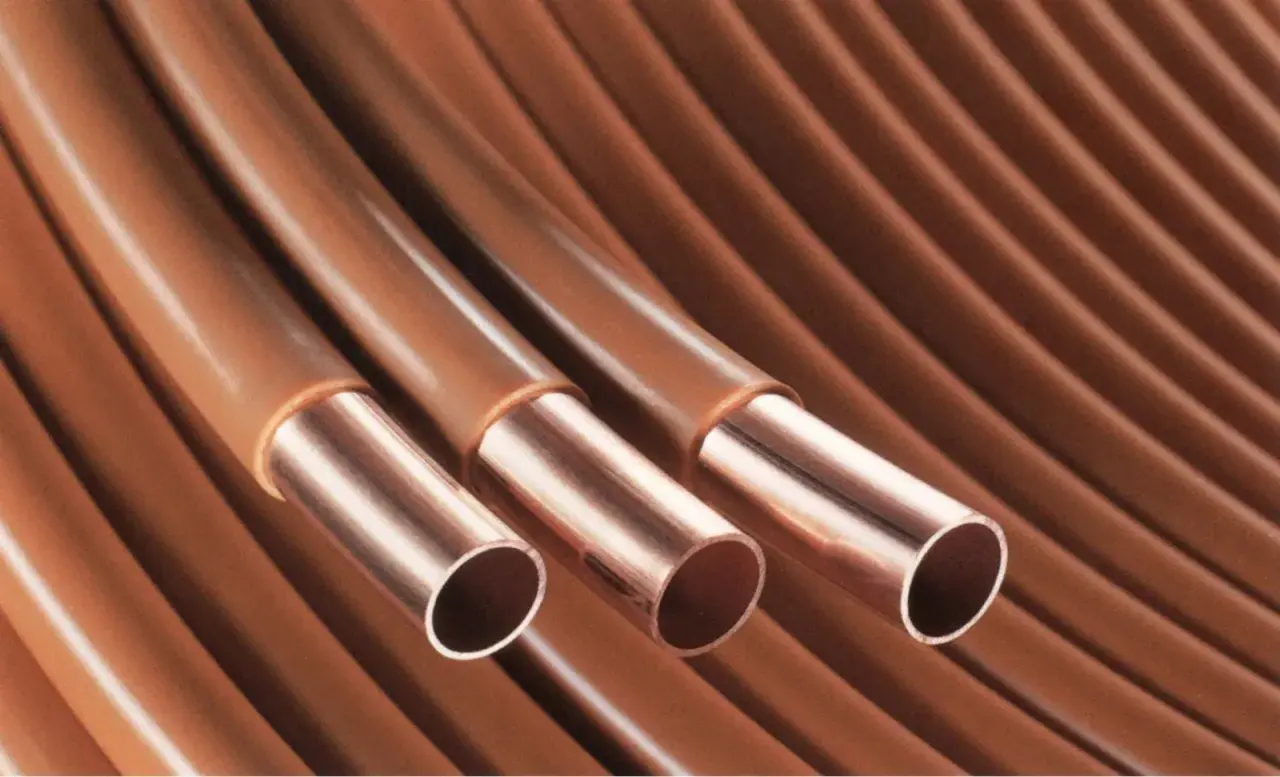

| Miedź | Przy wkładzie oraz tam, gdzie liczy się kompaktowy i estetyczny przebieg | Dobra odporność cieplna, łatwe prowadzenie, estetyczne wykończenie | Wyższy koszt i wrażliwość na błędy przy łączeniu z innymi metalami |
| Rury wielowarstwowe z barierą antydyfuzyjną | Dalsza część instalacji, gdy temperatura jest już opanowana | Łatwy montaż, mniejsze straty ciepła, dobra elastyczność | Nie do strefy przywkładowej, wymagają kontroli temperatury i kompensacji wydłużeń |
Jak przypomina Murator, rury z tworzyw PE, PP, PE-X nie powinny być podłączane bezpośrednio do źródła ciepła, chyba że producent wyraźnie to dopuszcza; odcinek tuż przy urządzeniu trzeba wtedy wykonać ze stali lub miedzi. To ważne, bo w praktyce wiele błędów bierze się z myślenia, że „skoro to instalacja c.o., to plastik też da radę”. Da, ale nie wszędzie i nie w każdej temperaturze.
Jeśli patrzę na wybór bez marketingu i bez przywiązywania się do jednego systemu, najczęściej widzę taki podział: stal czarna jako najbardziej pewny wybór przy samym wkładzie, miedź jako rozwiązanie wygodne i trwałe, a rury wielowarstwowe jako sensowną opcję na dalszych, chłodniejszych odcinkach. To nie jest decyzja „albo-albo”, tylko układ warstwowy. I właśnie dlatego sama nazwa materiału nie wystarczy, bo równie ważna jest średnica oraz sposób prowadzenia przewodów.
Jak dobrać średnicę i prowadzenie przewodów
Przy kominku z płaszczem wodnym nie lubię zbytniego kombinowania ze średnicą. Jeśli producent podaje minimum, to nie traktuję go jako luźnej sugestii. Dla wkładów 13-22 kW sensownym punktem odniesienia są 22 mm dla miedzi i 3/4" dla stali. Przy większej mocy, dłuższym obiegu albo bardziej rozbudowanej instalacji zwykle warto iść w większy przekrój, zamiast liczyć, że pompa „nadrobi” wszystko sama.Ważny jest też sam przebieg rur. Im bardziej kręta trasa, tym większe opory i większa szansa na niepotrzebne dławienie obiegu. Dlatego trzymam się kilku prostych zasad:
- nie zwężam instalacji tuż przy wkładzie, zaworze ani filtrze,
- prowadzę odcinki możliwie krótko i bez przesadnej liczby kolan,
- zostawiam miejsce na odpowietrzenie i serwis,
- przy rurach z tworzyw uwzględniam kompensację wydłużeń,
- przy przejściach przez ściany i stropy stosuję tuleje ochronne.
Warto pamiętać, że stal i miedź też pracują pod wpływem temperatury, ale robią to znacznie spokojniej niż tworzywa. Przewód stalowy o długości 10 m przy 90°C wydłuża się mniej więcej o 1 cm, a rury z tworzyw potrafią wydłużać się 5-15 razy bardziej. To właśnie dlatego długie odcinki z plastiku bez kompensacji szybko zaczynają „chodzić”, skrzypieć i wypychać mocowania. Gdy ten etap jest dobrze policzony, dopiero wtedy warto spojrzeć na typowe błędy montażowe, bo tam najczęściej uciekają pieniądze i bezpieczeństwo.
Błędy, które szybko psują całą instalację
Najczęstszy błąd jest banalny: ktoś oszczędza na pierwszym metrze instalacji, a potem próbuje ratować całość pompą, zaworem albo dodatkową armaturą. To zwykle kończy się tylko większą liczbą punktów potencjalnej awarii. W praktyce najczęściej widzę pięć problemów:
- Tworzywo zbyt blisko wkładu - to skraca żywotność przewodów i zwiększa ryzyko uszkodzenia przy przegrzaniu.
- Zbyt mała średnica - obieg robi się „ciasny”, a kominek oddaje ciepło mniej stabilnie.
- Brak rozłącznych połączeń - późniejszy serwis staje się niepotrzebnie trudny i kosztowny.
- Brak kompensacji wydłużeń - szczególnie bolesny w instalacjach z tworzyw.
- Łączenie materiałów bez kontroli korozji - miedź i stal wymagają przemyślanej kolejności oraz poprawnych złączek.
Jeśli muszę łączyć miedź ze stalą, pilnuję nie tylko szczelności, ale też logiki całego układu. Miedź działa korozyjnie na stal, więc kolejność przepływu i sposób separacji mają znaczenie. To nie jest temat, który „sam się ułoży” po zalaniu układu wodą. Z tych samych powodów nie lubię instalacji, w których ktoś wymieszał kilka systemów bez projektu i zostawił to „na próbę”. Po uporządkowaniu tych błędów zostaje jeszcze jeden praktyczny obszar, który często bywa niedoceniany: prowadzenie przewodów przy kominie i kanałach wentylacyjnych.
Przewody przy kominie i kanałach wentylacyjnych
Przy kominku z płaszczem wodnym nie patrzę na komin i kanały wentylacyjne jako na „wolne miejsce na rurę”. To są strefy, które mają swoją funkcję, temperaturę pracy i wymagania serwisowe. Jeśli prowadzę instalację w ich pobliżu, to przede wszystkim dbam o oddzielenie przewodów od gorących elementów, porządek w przebiegu oraz łatwy dostęp do armatury.
W praktyce oznacza to kilka rzeczy. Nie wkładam rur w przypadkowy szacht wentylacyjny, jeśli nie ma do tego projektu i realnej potrzeby. Nie zasłaniam rewizji, kratek i punktów inspekcyjnych. Przy przejściach przez przegrody stosuję osłony i izolację, żeby ciepło nie pracowało bezpośrednio na materiał, który nie powinien być grzany. Jeśli przewód biegnie obok obudowy kominka albo przy zabudowanym kominie, miedź i stal są po prostu spokojniejszym wyborem niż tworzywo.
Tu często wygrywa zwykła dyscyplina montażowa: prosta trasa, sensowny dystans od źródeł ciepła, brak zbędnych załamań i możliwość szybkiego dojścia do zaworów czy pomp. To nie są detale „na wszelki wypadek”, tylko elementy, które decydują o tym, czy instalacja będzie przewidywalna po pierwszym sezonie grzewczym. Kiedy ten fragment jest dobrze zaplanowany, można już świadomie wybrać układ, który będzie rozsądny dla konkretnego domu.
Co wybrałbym w rozsądnym układzie domowym
Gdybym miał dziś zbudować układ dla typowego domu jednorodzinnego, zacząłbym od krótkiego, odpornego odcinka przy wkładzie, a dopiero dalej rozważał lżejsze i wygodniejsze materiały. Mój praktyczny podział wyglądałby tak:
- Stal czarna - tam, gdzie temperatura jest najwyższa i najważniejsza jest odporność.
- Miedź - gdy odcinek jest nadal gorący, ale zależy mi też na estetyce i łatwym prowadzeniu.
- Rury wielowarstwowe z barierą antydyfuzyjną - dopiero w dalszej części instalacji, gdzie warunki są łagodniejsze.
- Rozłączne złączki i dostęp serwisowy - zawsze, bez wyjątków.
Jeżeli budżet jest napięty, nie ciąłbym kosztów na pierwszym metrze przy kominku. To właśnie tam oszczędność najczęściej bywa najdroższa w skutkach. Lepiej uprościć dalszą część instalacji niż próbować ratować źle dobrany odcinek przy wkładzie. W mojej ocenie dobry projekt takiej instalacji nie zaczyna się od katalogu rur, tylko od pytania, jaka będzie temperatura, trasa przewodu i sposób serwisowania całego układu. Jeśli te trzy rzeczy są policzone, wybór materiału staje się prosty i dużo bezpieczniejszy.
Najrozsądniejsza odpowiedź dla instalacji, która ma pracować bez niespodzianek
Jeśli miałbym zamknąć temat w jednym zdaniu, powiedziałbym tak: przy kominku z płaszczem wodnym najlepiej sprawdza się stal albo miedź, a tworzywa tylko w chłodniejszej części instalacji i z pełną kontrolą temperatury. To podejście jest mniej efektowne niż „uniwersalna rura do wszystkiego”, ale w praktyce działa znacznie lepiej.
Najwięcej spokoju daje układ prosty, czytelny i serwisowalny: odpowiednia średnica, krótki gorący odcinek, brak przypadkowych zwężeń, sensowna izolacja oraz porządek przy przejściach przez strefy komina i kanałów wentylacyjnych. Właśnie taki projekt broni się po latach, a nie tylko w dniu odbioru.
