Układ powietrzno-spalinowy dla kotła gazowego musi jednocześnie bezpiecznie odprowadzać spaliny i dostarczać powietrze do spalania, a przy tym pasować do konstrukcji budynku i sposobu wentylacji kotłowni. Właśnie dlatego system sps warto traktować nie jak pojedynczą rurę, ale jak część całej instalacji grzewczej, która wpływa na sprawność, bezpieczeństwo i wygodę serwisu. W tym tekście wyjaśniam, jak działa taki układ, jakie ma warianty, kiedy dodatkowy kanał wentylacyjny ma sens i na co zwrócić uwagę przed montażem.
Najważniejsze informacje o układzie do kotła gazowego
- Układ powietrzno-spalinowy łączy odprowadzenie spalin i doprowadzenie powietrza do spalania w jednym systemie.
- Najczęściej stosuje się go przy kotłach gazowych z zamkniętą komorą spalania, szczególnie kondensacyjnych.
- Dobór zależy od modelu kotła, długości trasy, liczby kolan, miejsca wyprowadzenia i rodzaju budynku.
- Kotłownia nadal potrzebuje osobnej wentylacji, bo przewód spalinowy nie zastępuje wymiany powietrza w pomieszczeniu.
- Najwięcej problemów powodują nieszczelności, zbyt długa trasa, źle dobrane materiały i brak rewizji.
- W większych budynkach pojawiają się też układy zbiorcze, kaskadowe albo trzon z dodatkowym kanałem wentylacyjnym.
Jak działa układ koncentryczny w praktyce

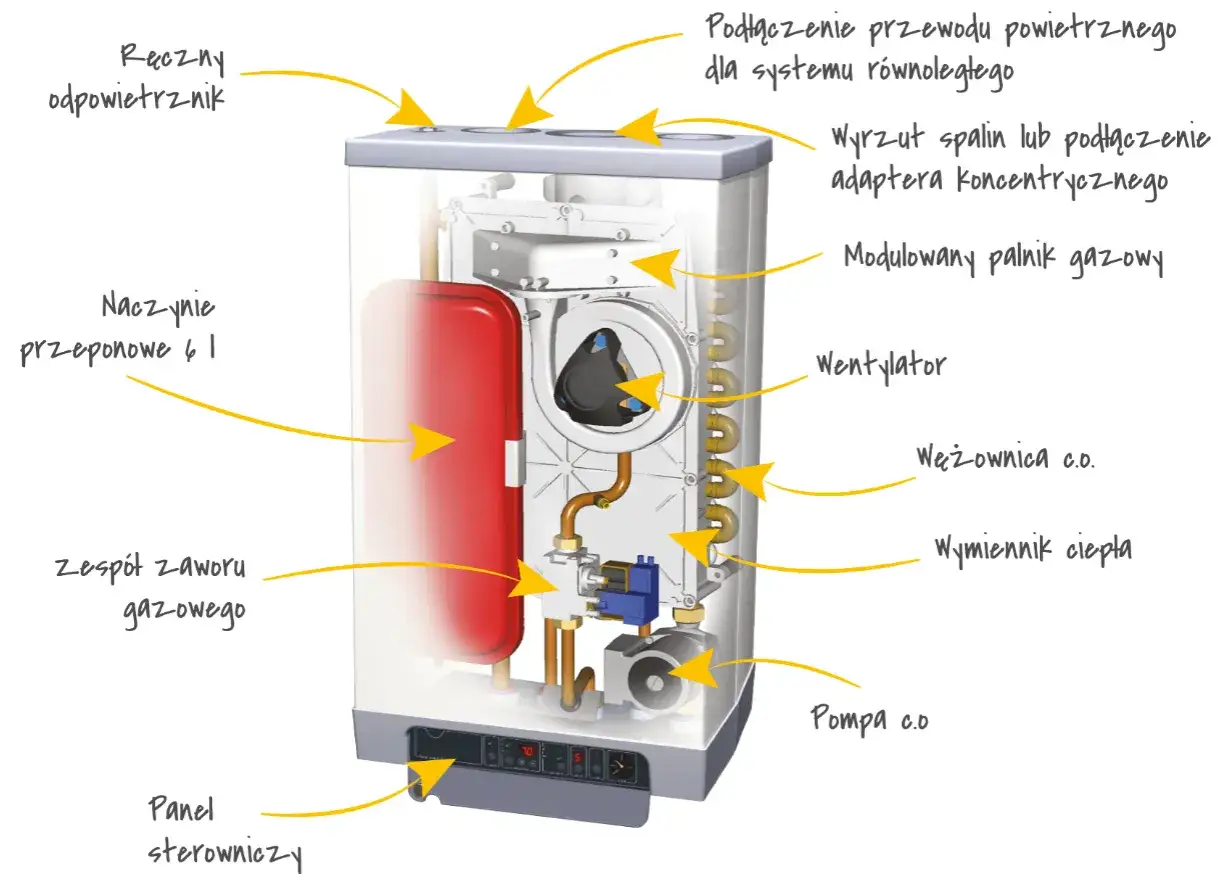

To rozwiązanie działa prosto, ale w praktyce liczy się każdy detal. Wewnątrz przewodu spaliny płyną jednym torem, a powietrze do spalania drugim, zwykle w układzie współosiowym. Dzięki temu kocioł nie korzysta z powietrza z pomieszczenia, tylko pobiera je z zewnątrz, co jest szczególnie ważne przy urządzeniach z zamkniętą komorą spalania.
W instalacjach kondensacyjnych znaczenie ma też to, że przewód musi bezpiecznie pracować z wilgocią i kwaśnym kondensatem. Dlatego szczelność połączeń, poprawny przebieg przewodu i odpowiednie odprowadzenie skroplin mają większe znaczenie niż w klasycznych, murowanych kominach do starszych urządzeń.Rura wewnętrzna i zewnętrzna
W układzie koncentrycznym rura wewnętrzna prowadzi spaliny, a przestrzeń między rurami doprowadza powietrze do spalania. To kompaktowe rozwiązanie dobrze sprawdza się tam, gdzie trzeba ograniczyć liczbę osobnych przewodów i uprościć trasę przez ścianę albo dach. Z mojej perspektywy to właśnie ta prostota jest jego największą zaletą, ale działa tylko wtedy, gdy całość została dobrze dobrana do kotła.

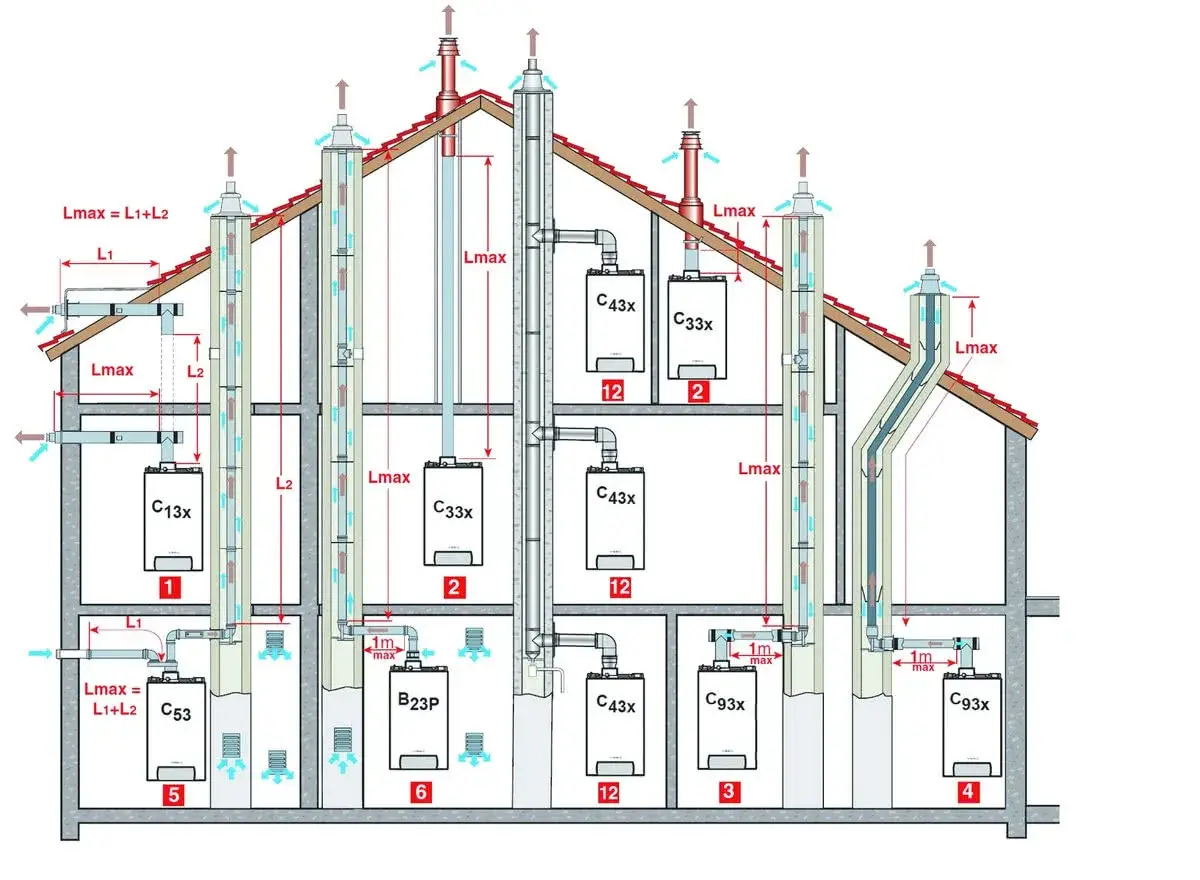

Co oznaczają konfiguracje C13, C33 i C93
To nie są techniczne ozdobniki z katalogu, tylko praktyczny opis sposobu prowadzenia układu. C13 oznacza najczęściej wylot poziomy przez ścianę, C33 prowadzenie pionowe przez dach, a C93 układ, w którym przewód koncentryczny współpracuje z jednościennym przewodem spalinowym w szachcie lub kominie. Te oznaczenia pomagają dopasować komin do architektury budynku, zamiast wciskać budynek w przypadkowy system.
Skoro wiadomo już, jak przepływają spaliny i powietrze, można przejść do materiałów, bo to właśnie one decydują o odporności na kondensat i o trwałości całej instalacji.
Z czego robi się takie systemy i kiedy materiał ma znaczenie
Dobór materiału nie jest kosmetyką. W kotłach kondensacyjnych wewnątrz przewodu pojawia się wilgoć, a kondensat ma charakter kwaśny, więc materiał musi być odporny na pracę w mokrym środowisku. W praktyce spotykam trzy najczęstsze grupy rozwiązań, każdą z innym zakresem zastosowań.
| Materiał | Gdzie najczęściej się sprawdza | Największe zalety | Ograniczenia |
|---|---|---|---|
| PP / PP-Alu | Kotły kondensacyjne, krótsze układy, modernizacje z prostą trasą | Lekki, szybki montaż, dobra odporność na kondensat | Mniejsza odporność mechaniczna niż stal i ceramika |
| Stal kwasoodporna | Wkłady kominowe, szachty, przewody zewnętrzne i bardziej wymagające trasy | Trwałość, sztywność, dobra szczelność | Wyższy koszt i większe wymagania montażowe |
| Ceramika | Nowe kominy systemowe, trzon kominowy w budynku, modernizacje z zapasem miejsca | Bardzo dobra trwałość, stabilna praca w długim okresie | Większy ciężar i potrzeba poprawnego posadowienia |
W praktyce nie wybieram materiału „na wyczucie”. Najpierw patrzę na temperaturę pracy kotła, długość trasy, sposób wyprowadzenia przewodu i to, czy budynek ma istniejący szacht, czy dopiero tworzy się nowy trzon kominowy. Dopiero potem ma sens porównywanie samych wariantów wykonania.
Mając to w głowie, łatwiej dobrać konkretny układ do domu albo kotłowni, bo nie każdy komin powinien wyglądać tak samo.
Jak dobrać wariant do domu i kotłowni
Nie szukałbym „najlepszego” wariantu w oderwaniu od budynku. Najlepszy jest ten, który ma najkrótszą i najprostszą trasę, mieści się w dopuszczonej długości przewodu i nie psuje wentylacji pomieszczenia. Właśnie dlatego ten sam kocioł może pracować dobrze w układzie poziomym, pionowym albo w szachcie, ale tylko wtedy, gdy projekt to uzasadnia.
| Wariant | Kiedy ma sens | Na co uważać |
|---|---|---|
| Koncentryczny poziomy | Dom jednorodzinny, krótka trasa, wyprowadzenie przez ścianę | Odległości od okien, tarasu i granic działki oraz wpływ wiatru |
| Koncentryczny pionowy | Gdy przewód ma wyjść przez dach albo elewacja nie daje dobrego miejsca na wyrzut | Długość przewodu, przejścia przez strop i dach, dostęp serwisowy |
| Rozdzielny | Gdy pobór powietrza i odprowadzenie spalin trzeba poprowadzić osobno | Więcej połączeń, więcej miejsc do kontroli szczelności |
| W szachcie | Modernizacja istniejącego komina lub wykorzystanie pionu w budynku | Średnica, kondensat, szczelność i zgodność z dokumentacją kotła |
| Z dodatkowym kanałem wentylacyjnym | Gdy projekt przewiduje wspólny trzon z osobną wentylacją pomieszczenia | Nie wolno mieszać funkcji kanałów ani traktować wentylacji jak części przewodu spalinowego |
| Zbiorczy lub kaskadowy | Budynki wielorodzinne i instalacje z kilkoma kotłami | Obliczenia oporów, równomierna praca urządzeń i łatwy dostęp do serwisu |
W domu jednorodzinnym najczęściej wygrywa prosty układ koncentryczny, bo daje najmniej komplikacji. W budynkach wielorodzinnych albo modernizowanych liczy się już bardziej to, jak przewód przejdzie przez szacht, dach i strefę serwisową, niż sama nazwa systemu. Najlepiej widać to wtedy, gdy spojrzy się na typowe błędy wykonawcze.
Najczęstsze błędy montażowe, które potem kosztują najwięcej
Tu zwykle nie ma spektakularnych awarii od razu po uruchomieniu. Problem polega na tym, że błędy wychodzą po kilku miesiącach albo po pierwszym sezonie grzewczym, gdy instalacja już pracuje pod obciążeniem. Z doświadczenia widzę, że najdrożej kosztują nie „wielkie wpadki”, tylko drobne niedopatrzenia powtarzane na kilku odcinkach.
- Mieszanie elementów z różnych systemów lub producentów, co kończy się nieszczelnością albo brakiem zgodności z dokumentacją.
- Ignorowanie długości zastępczej, czyli sumy odcinków prostych i oporów od kolan, trójników oraz przejść.
- Zbyt duża liczba kolan 90 stopni, które zwiększają opory przepływu i pogarszają pracę kotła.
- Brak rewizji, czyli otworu inspekcyjnego potrzebnego do kontroli i czyszczenia przewodu.
- Nieprawidłowe uszczelnienie połączeń albo stosowanie materiałów, które nie są przeznaczone do pracy z kondensatem.
- Pomijanie odprowadzenia skroplin, co prowadzi do zacieków, korozji i problemów przy uruchomieniu.
- Zakończenie przewodu w miejscu, które jest nadmiernie zawiewane przez wiatr albo zbyt blisko elementów budynku.
To właśnie te detale najczęściej decydują, czy instalacja działa bezproblemowo, czy zaczyna się od alarmów kotła i poprawek po odbiorze. A skoro system sam w sobie nie załatwia sprawy wentylacji, trzeba jeszcze rozdzielić jedną rzecz, którą wielu inwestorów myli.
Dlaczego wentylacja kotłowni nadal jest potrzebna
Tu najczęściej pojawia się nieporozumienie. Układ powietrzno-spalinowy obsługuje kocioł, ale nie zastępuje wentylacji pomieszczenia. Kotłownia nadal musi oddawać wilgoć, usuwać ewentualne zanieczyszczenia i zapewniać prawidłową wymianę powietrza dla bezpieczeństwa oraz serwisu.
To ważne zwłaszcza wtedy, gdy w budynku są też inne urządzenia, kratki, kanały i elementy mechanicznego wyciągu. Zbyt mocny wywiew potrafi zaburzyć bilans powietrza w pomieszczeniu, nawet jeśli sam kocioł ma zamkniętą komorę spalania. Dlatego nie traktuję kanału wentylacyjnego jako „drugiej połowy” przewodu spalinowego, tylko jako osobny element projektu.
Przeczytaj również: Rura do junkersa gazowego - jak wybrać bezpiecznie?
Kiedy dodatkowy kanał wentylacyjny pomaga
Ma sens wtedy, gdy producent przewidział taki układ albo gdy budynek wymaga wspólnego trzonu z osobną wentylacją. W praktyce spotyka się to w większych obiektach, w budownictwie wielorodzinnym i przy modernizacji szachtów, gdzie trzeba uporządkować kilka funkcji w jednym pionie. Taki kanał może poprawić organizację przestrzeni, ale tylko wtedy, gdy nie zaciera granicy między wentylacją a odprowadzeniem spalin.
Po takim rozdzieleniu łatwiej przejść do odbioru i przeglądów, bo właśnie tam wychodzi, czy projekt i montaż naprawdę do siebie pasują.
Co sprawdzić przed odbiorem i przeglądem
Ja zawsze zaczynam od dokumentacji kotła, bo to ona wyznacza granice dopuszczalnego układu. Potem sprawdzam szczelność połączeń, sposób zamocowania, dostęp do rewizji, odprowadzenie kondensatu i zgodność zakończenia przewodu z projektem. Dopiero na końcu patrzę na estetykę, bo ładny komin nie jest wart tyle, co bezpieczny i poprawnie policzony.
- zgodność przewodu z instrukcją kotła i dopuszczonym układem pracy
- szczelność wszystkich połączeń i stabilne mocowanie elementów
- poprawne odprowadzenie kondensatu
- dostęp do rewizji oraz elementów serwisowych
- prawidłowe przejścia przez ścianę, strop lub dach
- brak kolizji z wentylacją pomieszczenia i innymi przewodami
- potwierdzenie, że uruchomienie wykonał ktoś, kto zna wymagania danego urządzenia
Po uruchomieniu nie zostawiam takiego układu samemu sobie. Coroczny przegląd ma tu realne znaczenie, bo pozwala wychwycić rozszczelnienie, uszkodzenie mocowań, problem z kondensatem albo zabrudzenie elementów, zanim zrobi się z tego kosztowna naprawa. Na końcu zostaje już tylko jedno: spiąć cały projekt w sposób, który działa od pierwszego dnia, a nie tylko dobrze wygląda w katalogu.
Co naprawdę decyduje o bezproblemowej pracy komina przy kotle gazowym
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: najpierw dopasuj układ do kotła i budynku, dopiero potem wybieraj materiał i średnicę. W dobrze zaprojektowanej instalacji przewód, wentylacja i dostęp serwisowy tworzą jeden spójny system; w źle zaprojektowanej każdy z tych elementów zaczyna pracować przeciwko pozostałym.
Dlatego przed zamówieniem warto sprawdzić model kotła, trasę przewodu i sposób wentylacji kotłowni, a przy modernizacji używać wyłącznie rozwiązań przewidzianych do pracy z kondensacją i wilgotnym środowiskiem. To właśnie taka kolejność decyzji daje spokój na lata, a nie tylko szybki montaż bez problemów na papierze.
