Czerpnia w systemie rekuperacji decyduje o tym, jakie powietrze w ogóle trafia do centrali, a potem do domu. Jeśli jest źle zaprojektowana albo ustawiona w przypadkowym miejscu, nawet dobry rekuperator zaczyna pracować gorzej: rosną opory, szybciej brudzą się filtry, a do instalacji mogą trafiać zapachy, kurz i wilgoć. Poniżej rozkładam temat na praktyczne decyzje: gdzie montować czerpnię, kiedy lepsza będzie ściana, kiedy dach, jak dobrać element do budynku i jakich błędów nie zostawiać na etapie odbioru.
Najkrócej mówiąc, czerpnia przesądza o jakości całej wentylacji
- Czerpnia pobiera powietrze z zewnątrz, więc jej lokalizacja wpływa na jakość nawiewu, hałas i obciążenie filtrów.
- Przy montażu przy terenie lub na niskiej ścianie trzeba zachować minimum 2 m nad gruntem i 8 m od ulic, parkingów, śmietników oraz wywiewek kanalizacyjnych.
- Na dachu dolna krawędź otworu powinna być co najmniej 0,4 m nad powierzchnią montażu, a od wywiewek kanalizacyjnych trzeba zachować 6 m.
- Czerpnia i wyrzutnia nie mogą „pracować razem” przypadkowo, bo grozi to recyrkulacją zużytego powietrza.
- W domu jednorodzinnym najczęściej wygrywa wariant ścienny, ale dachowy bywa sensowny, gdy wynika z układu centrali i konstrukcji budynku.
Jaką rolę pełni czerpnia w wentylacji mechanicznej
Czerpnia to nie jest tylko „kratka na elewacji” albo detal, który można dobrać na końcu. To punkt wejścia całego układu: przez nią rekuperator zasysa świeże powietrze z zewnątrz, filtruje je i podaje do pomieszczeń. Jeśli czerpnia jest źle ustawiona, instalacja zaczyna pobierać to, czego właśnie chciałbym uniknąć: spaliny, pył, zapachy z okolicy, a zimą także śnieg i wilgoć.
Z mojego punktu widzenia najważniejsze jest jedno: czerpnia ma pobierać powietrze możliwie czyste, a w okresie letnim także chłodniejsze. Tak właśnie podchodzą do tego przepisy dotyczące wentylacji i klimatyzacji, które wymagają ochrony przed opadami i wiatrem oraz lokalizacji sprzyjającej poborowi jak najlepszej jakości powietrza. To dlatego ten element ma bezpośredni wpływ nie tylko na komfort, ale też na zużycie energii i tempo zużywania filtrów.
Jeśli ktoś patrzy na rekuperację wyłącznie przez pryzmat centrali, popełnia błąd. Czerpnia jest początkiem całej układanki, a jej ustawienie bardzo często decyduje o tym, czy instalacja będzie pracować spokojnie, czy będzie ciągle nadrabiała cudze zaniedbania. To prowadzi do pytania, gdzie zamontować element, by nie zbierał brudu zamiast świeżego powietrza.
Gdzie zamontować czerpnię, żeby rekuperacja działała równo
W praktyce wybór miejsca nie jest kwestią estetyki, tylko logiki przepływu i przepisów. Dla czerpni przy terenie lub na niskiej ścianie dolna krawędź otworu wlotowego musi znajdować się co najmniej 2 m nad gruntem, a odstęp od ulic, parkingów powyżej 20 stanowisk, miejsc gromadzenia odpadów, wywiewek kanalizacyjnych oraz innych źródeł zanieczyszczenia powinien wynosić minimum 8 m. Na dachu dolna krawędź otworu ma być co najmniej 0,4 m ponad powierzchnią montażu, z zachowaniem 6 m od wywiewek kanalizacyjnych.
| Wariant | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|
| Ścienna | Gdy centrala stoi na parterze, w pomieszczeniu technicznym albo przy ścianie szczytowej. | Prostszy montaż, łatwiejszy serwis, zwykle krótsza trasa kanału, mniejsza ingerencja w dach. | Trzeba bardzo dobrze ocenić otoczenie budynku i kierunek elewacji. |

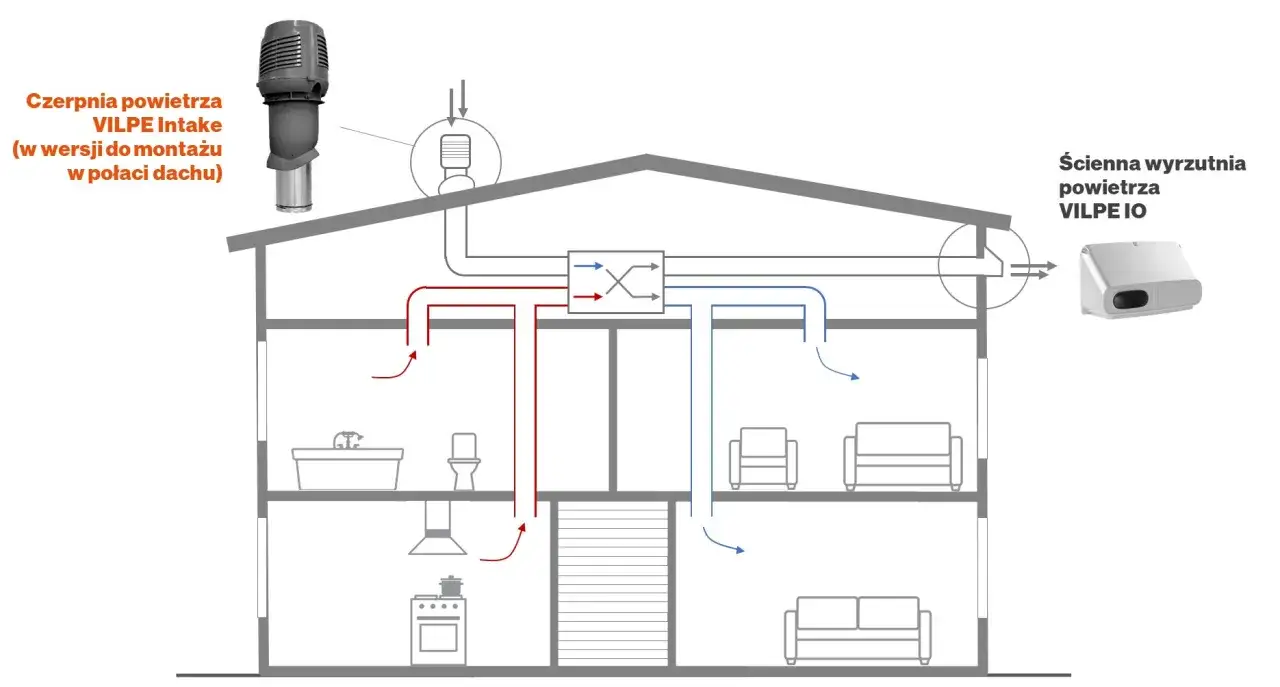

| Dachowa | Gdy rekuperator jest na poddaszu lub gdy prowadzenie instalacji do ściany byłoby niekorzystne. | Krótka droga do centrali, mniej widoczna na elewacji, często wygodna przy układzie dachowym. | Wymaga bardzo starannej obróbki, uszczelnienia i ochrony przed śniegiem oraz wodą. |
Jeśli mam wybierać bez dodatkowych ograniczeń, zwykle zaczynam od ściany północnej albo wschodniej. To rozsądny kierunek, bo taka elewacja jest zazwyczaj mniej nagrzewana, a czerpnia nie dostaje wprost najtrudniejszych warunków pogodowych. W praktyce podobną logikę widać w wytycznych branżowych Stowarzyszenia Polska Wentylacja: liczy się nie tylko zgodność z przepisami, ale też spokojna, przewidywalna praca układu przez lata.

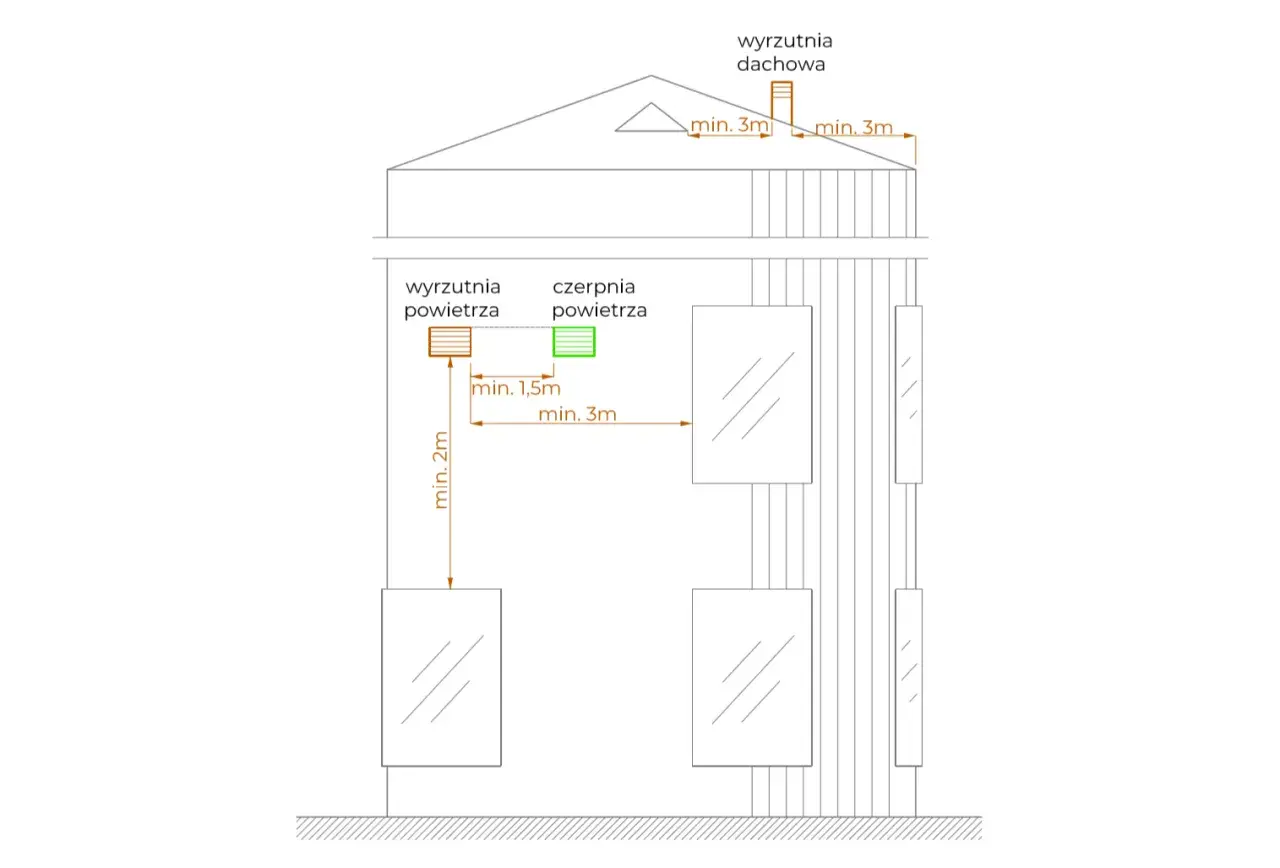

Warto też pamiętać o relacji z wyrzutnią. Jeśli oba elementy muszą znaleźć się na tej samej ścianie, czerpnia nie powinna być wyżej od wyrzutni, a odległość między nimi powinna wynosić co najmniej 1,5 m. Bez tego bardzo łatwo o recyrkulację, czyli ponowne zassanie zużytego powietrza. Gdy miejsce jest już ustalone, trzeba dobrać sam element do wydajności instalacji i warunków domu.
Jak dobrać czerpnię do domu i centrali
Dobór czerpni zaczynam od dwóch rzeczy: przepływu powietrza i oporów instalacji. Spręż to po prostu zapas ciśnienia, jaki wentylator musi wytworzyć, żeby przepchnąć powietrze przez kanały, kolana, filtry i samą czerpnię. Im większy opór, tym ciężej pracuje centrala, a to przekłada się na hałas i zużycie energii.
W domach jednorodzinnych najczęściej spotyka się średnice w zakresie 160-250 mm, ale nie traktowałbym tego jako sztywnej reguły. Ostatecznie decyduje projekt, wymagany strumień powietrza i długość odcinka zewnętrznego. Zbyt mały przekrój szybko daje o sobie znać: system zaczyna „dusić się” na wejściu, a filtry i wentylatory pracują ciężej, niż powinny.
| Na co patrzeć | Co jest dobre | Co zwykle oznacza problem |
|---|---|---|
| Przepływ i średnica | Dobór pod realny wydatek centrali, bez zwężania na końcówce. | Zbyt mała czerpnia, hałas i wyższe opory. |
| Ochrona przed pogodą | Osłona przed deszczem, śniegiem i wiatrem oraz siatka przeciw owadom. | Woda w instalacji, zabrudzenia i szybsze zapychanie filtrów. |
| Materiał i szczelność | Solidna obudowa, szczelny przelot, poprawna obróbka. | Mostki termiczne, przecieki i trudniejsza eksploatacja. |
| Dostęp serwisowy | Możliwość czyszczenia bez rozbierania połowy elewacji albo dachu. | Element, do którego nikt nie zagląda, aż zacznie sprawiać kłopoty. |
Nie lubię przewymiarowywania „na wszelki wypadek”, ale jeszcze mniej lubię zbyt małe, przypadkowo dobrane elementy. W rekuperacji drobiazg potrafi zrujnować efekt całej inwestycji, więc dobór czerpni powinien wynikać z projektu, a nie z tego, co akurat było pod ręką u wykonawcy. To przechodzi płynnie do samego montażu, bo nawet dobrze dobrany element można zepsuć niechlujnym osadzeniem.
Jak przebiega montaż krok po kroku
Najwięcej problemów widzę wtedy, gdy ktoś traktuje montaż czerpni jak końcowy detal. To zwykle moment, w którym wychodzą braki w projekcie: za długa trasa, zła strona budynku, konflikt z kominami albo brak miejsca na porządną obróbkę. Dlatego montaż zaczynam od układu całego systemu, a nie od wiercenia otworu.
- Ustalam położenie centrali i sprawdzam, którędy najkrócej poprowadzę kanał czerpny.
- Weryfikuję odległości od źródeł zanieczyszczeń, wyrzutni, okien, kominów i wywiewek kanalizacyjnych.
- Wyznaczam miejsce otworu w ścianie lub w połaci dachu tak, żeby nie kolidowało z konstrukcją i izolacją.
- Montuję przelot i uszczelniam go tak, żeby nie powstał mostek termiczny ani nieszczelność powietrzna.
- Osadzam czerpnię z zachowaniem spadku, ochrony przed opadami i właściwego połączenia z kanałem.
- Sprawdzam, czy element jest dostępny do czyszczenia i czy po uruchomieniu instalacji nie ma nietypowego hałasu lub podciśnienia.
Przy montażu dachowym dochodzi jeszcze jedna rzecz: obróbka i szczelność przejścia przez pokrycie. Tu nie ma miejsca na skróty, bo każda nieszczelność wraca później jako wilgoć, zabrudzenie albo przeciek w najmniej wygodnym momencie. Przy ścianie krytyczne są z kolei uszczelnienie, odprowadzenie wody i odpowiednia izolacja odcinka przechodzącego przez przegrodę. Gdy montaż jest już poprawny, zostaje kwestia błędów, które najczęściej wychodzą dopiero po pierwszym sezonie.
Najczęstsze błędy, które wychodzą dopiero po sezonie
W wentylacji mechanicznej błędy w lokalizacji czerpni często nie są widoczne od razu. Domownicy zaczynają je czuć dopiero zimą, po wietrznej jesieni albo w okresie pylenia. Wtedy okazuje się, że instalacja działa, ale robi to znacznie gorzej, niż powinna.
| Błąd | Co się dzieje | Jak temu zapobiec |
|---|---|---|
| Zbyt mała odległość od wyrzutni | Ryzyko recyrkulacji, zapachów i szybszego brudzenia filtrów. | Zachować wymagany odstęp i nie ustawiać czerpni wyżej niż wyrzutni na tej samej ścianie. |
| Zbyt niska lokalizacja | Do układu trafiają kurz, liście, śnieg i spaliny z najniższej strefy. | Trzymać się minimum 2 m nad gruntem lub prawidłowo wykonać czerpnię dachową. |
| Wlot na przegrzewanej elewacji | Latem powietrze robi się cieplejsze, a centrala traci część korzyści z rekuperacji. | Jeśli to możliwe, wybierać ścianę północną lub wschodnią. |
| Brak ochrony przed opadami i owadami | Woda i zabrudzenia dostają się do przewodu, a siatka szybko się zatyka. | Stosować element z osłoną pogodową i siatką przeciw owadom. |
| Zbyt długi, niezaizolowany odcinek zewnętrzny | Większe straty, ryzyko kondensacji i spadek komfortu pracy. | Skrócić trasę i dobrze zaizolować newralgiczne fragmenty. |
| Brak dostępu do serwisu | Czyszczenie staje się uciążliwe, więc element jest zaniedbywany. | Projektować montaż tak, by dało się go normalnie obejrzeć i wyczyścić. |
Jeżeli widzę te błędy na etapie projektu, prawie zawsze da się je poprawić taniej niż po wykończeniu domu. To właśnie dlatego czerpnię trzeba traktować jak element instalacyjny, a nie dekorację elewacji czy dachu. Następny krok jest już prostszy: trzeba o nią zwyczajnie dbać.
Jak dbać o czerpnię przez cały rok
Najrozsądniej patrzeć na czerpnię w rytmie sezonów. Dwa przeglądy rocznie to praktyczne minimum: po sezonie pylenia i po jesieni, kiedy w okolicy pojawia się najwięcej liści, pyłu i drobnych zanieczyszczeń. Jeśli budynek stoi blisko drzew, ruchliwej ulicy albo otwartego placu budowy, kontrolowałbym ją częściej.
- Wiosna - sprawdź siatkę, kratkę i nagromadzenie pyłków.
- Jesień - usuń liście, pajęczyny, gniazda owadów i drobne zabrudzenia.
- Po silnym wietrze lub śniegu - obejrzyj, czy osłona nie jest uszkodzona i czy wlot nie został przysypany.
- Przy spadku wydajności - najpierw sprawdź czerpnię i filtry, dopiero potem szukaj bardziej złożonej awarii.
- Przy serwisie centrali - oceń, czy izolacja i połączenie z kanałem nadal są szczelne.
W praktyce brudna czerpnia potrafi wyglądać niegroźnie, ale jej wpływ na całą instalację jest zaskakująco duży. Jeśli wlot jest zapchany, rekuperator nie „widzi” tego od razu jako awarii, tylko zaczyna po prostu pracować trudniej. Właśnie dlatego regularna kontrola ma sens nawet wtedy, gdy instalacja na pierwszy rzut oka działa poprawnie. Z tego już prosty krok do ostatniej rzeczy, którą zawsze sprawdzam przed odbiorem.
Co sprawdzam przed odbiorem instalacji z czerpnią
Przed odbiorem patrzę na czerpnię jak na element krytyczny całego układu, a nie drobny detal wykończeniowy. Jeśli ten punkt jest dopięty, wentylacja mechaniczna zwykle pracuje stabilnie, ciszej i bez niepotrzebnych strat energii.
- Czy czerpnia pobiera powietrze z możliwie czystej strefy, a nie z miejsca narażonego na spaliny lub zapachy.
- Czy zachowano wymagane odległości od gruntu, ulic, parkingów, wywiewek kanalizacyjnych i wyrzutni.
- Czy element jest zabezpieczony przed deszczem, śniegiem i owadami.
- Czy przelot przez ścianę albo dach jest szczelny i zaizolowany.
- Czy dostęp do czyszczenia jest realny, a nie tylko teoretyczny.
- Czy po uruchomieniu systemu nie pojawia się nietypowy hałas, drgania lub sygnał zbyt dużego oporu.
Jeżeli te punkty są domknięte, czerpnia przestaje być tylko zakończeniem kanału i staje się elementem, który realnie wspiera czyste powietrze, cichszą pracę układu i niższe zużycie energii w całym domu.
