Układ, w którym pojawiają się dwie kratki wentylacyjne w jednym kominie, na pierwszy rzut oka wydaje się oszczędny, ale w praktyce bywa źródłem słabego ciągu, cofania powietrza i problemów z wilgocią. W wentylacji grawitacyjnej liczy się nie liczba otworów, lecz to, czy każdy z nich ma własną drogę przepływu i czy do pomieszczeń dociera świeże powietrze. Poniżej rozbieram temat na czynniki pierwsze: co jest dopuszczalne, co jest błędem i jak ocenić istniejący komin bez zgadywania.
Najkrócej rzecz ujmując, liczy się osobny kanał, a nie sama kratka
- W wentylacji grawitacyjnej zbiorczy przewód jest zabroniony, więc jedna kratka nie powinna obsługiwać dwóch pomieszczeń jednym kanałem.
- W jednym trzonie kominowym mogą biec oddzielne przewody, i to jest rozwiązanie poprawne.
- Minimalny przekrój kanału wentylacji grawitacyjnej to 0,016 m², czyli 160 cm², a odchylenie od pionu nie powinno przekraczać 30°.
- Najczęstszą przyczyną problemów nie jest sama kratka, tylko za mały dopływ powietrza do budynku lub mieszkania.
- Jeśli układ już działa źle, zacznij od przeglądu kominiarskiego i oceny nawiewu, zanim zamówisz przeróbkę.
Najpierw rozróżnij komin od kanału

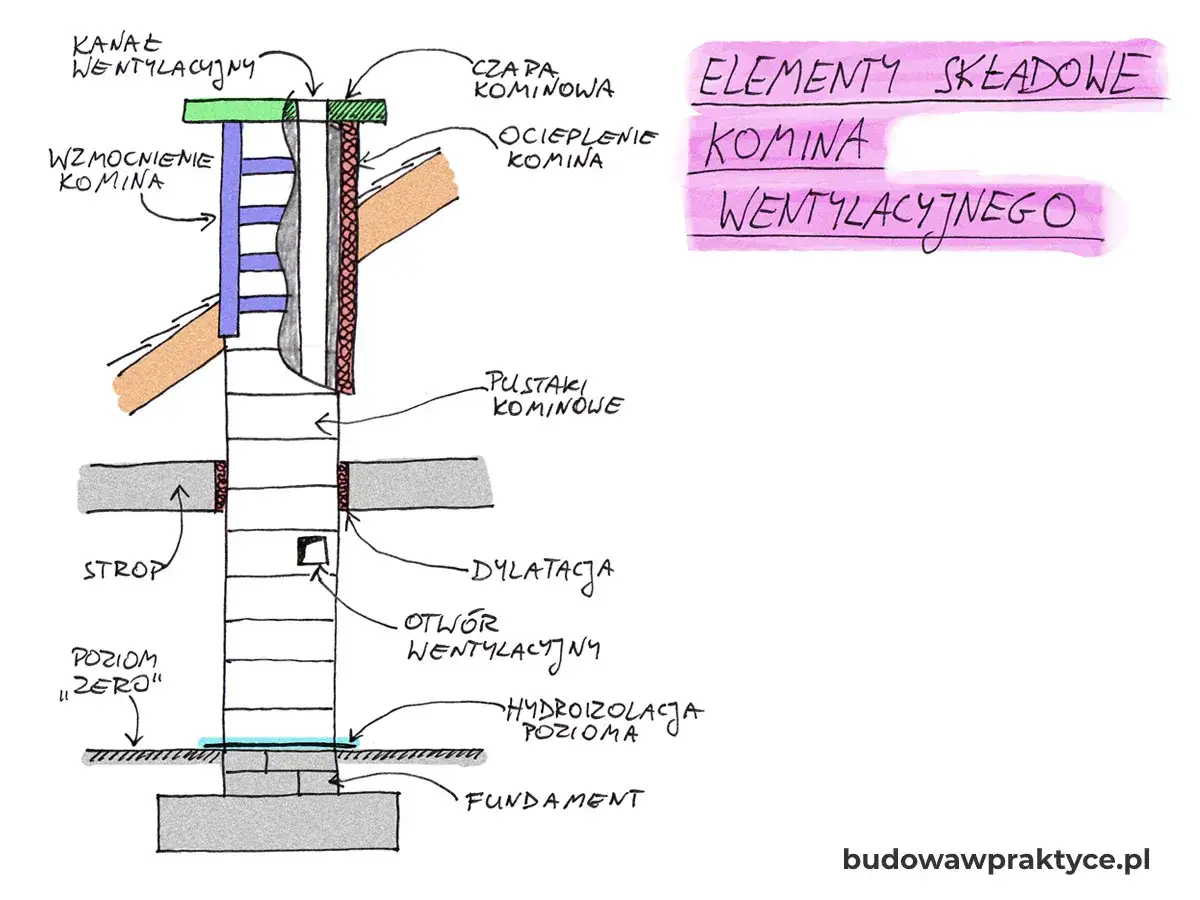

W praktyce ludzie mówią „komin”, gdy mają na myśli cały trzon murowany, ale technicznie ważniejszy jest sam przewód. Jeden komin może zawierać kilka niezależnych kanałów, z których każdy ma własny wlot i własny wylot ponad dachem. To właśnie dlatego dwa otwory w jednym trzonie nie muszą być problemem, natomiast dwa otwory podłączone do jednego przewodu już zwykle nim są.
Tu jest sedno sprawy: jeśli kratki są tylko różnymi punktami wejścia do jednego kanału grawitacyjnego, powietrze zaczyna konkurować o ten sam przekrój. Jeśli każda kratka pracuje na oddzielnym kanale ukrytym w tym samym kominie, układ jest zupełnie inny i może działać prawidłowo.
| Układ | Ocena | Dlaczego |
|---|---|---|
| Dwie kratki do jednego przewodu grawitacyjnego | Zwykle zły pomysł | Jeden ciąg, dwa źródła oporów, łatwiejsza cofka i nierówna praca |
| Dwa oddzielne kanały w jednym trzonie | Rozwiązanie poprawne | Każdy otwór ma własną drogę powietrza i własny wylot |
| Układ mechaniczny zaprojektowany od początku | Możliwe | Przepływ wymusza wentylator, więc projekt liczy się bardziej niż sam trzon |
Z takiego rozróżnienia wynika już, jak czytać przepisy i kiedy układ staje się problemem, a to prowadzi wprost do norm i ograniczeń prawnych.
Co mówią przepisy i dlaczego nie zostawiają dużego luzu
W polskich Warunkach Technicznych przewody kominowe wentylacji grawitacyjnej muszą mieć przekrój co najmniej 0,016 m² i najmniejszy wymiar 0,1 m. Równie ważne jest to, że przepisy zakazują stosowania zbiorczych przewodów wentylacji grawitacyjnej. Dla mnie oznacza to prostą zasadę: jeśli jedna kratka ma zbierać powietrze z dwóch miejsc przez wspólny pion, rozwiązanie jest co najmniej ryzykowne, a często po prostu nieprawidłowe.
Warto też pamiętać, że od wentylacji grawitacyjnej wymaga się nie tylko średnicy kanału, ale także warunków, które pozwalają utrzymać ciąg. W budynkach z wentylacją grawitacyjną zalecana szczelność powietrzna wynosi n50 < 3,0 1/h, co dobrze pokazuje, że taka instalacja źle znosi przypadkowe doszczelnianie i brak kontrolowanego nawiewu. Sama druga kratka nie naprawia więc problemu z dopływem świeżego powietrza, tylko często go maskuje albo pogłębia.
Sama zgodność formalna to jednak nie wszystko, bo wentylacja działa według fizyki, a nie życzeń projektowych.
Dlaczego jedna kratka potrafi osłabić drugą
Ciąg kominowy to naturalny ruch powietrza w górę, wynikający z różnicy temperatur i gęstości. Gdy w jednym pionie są dwa wloty, przepływ rozdziela się nierówno, a przy słabym nawiewie lub wietrze łatwo o ciąg wsteczny, czyli sytuację, w której powietrze wraca do pomieszczenia zamiast je opuszczać. W praktyce widać to szybko: kratka zaczyna dmuchać, pojawiają się zapachy z sąsiedniego pomieszczenia albo wilgoć zbiera się tam, gdzie wcześniej nie była problemem.
Najczęściej dzieje się to w trzech scenariuszach. Po pierwsze, gdy jedno z pomieszczeń ma wentylator wyciągowy, który „zasysa” powietrze również z drugiego otworu. Po drugie, gdy budynek jest zbyt szczelny i nie ma skąd napłynąć powietrze uzupełniające. Po trzecie, gdy kanał jest za krótki, źle wyprowadzony ponad dach albo ma zbyt dużo załamań, więc ciąg startuje słabo i reaguje na każdy podmuch wiatru.
- Objawem problemu bywa chłodny nawiew z kratki zamiast wyciągu.
- Często pojawia się przechodzenie zapachów między łazienką, kuchnią i korytarzem.
- Wilgoć i skraplanie na ścianach są zwykle skutkiem, a nie przyczyną.
- Jeśli po włączeniu wentylatora w jednym pomieszczeniu drugie zaczyna zachowywać się nienaturalnie, układ jest źle zbalansowany.
Gdy ten mechanizm jest zrozumiały, łatwiej ocenić, czy w danym budynku jest jeszcze sens ratować układ grawitacyjny, czy lepiej go przebudować.
Kiedy taki układ jest dopuszczalny, a kiedy nie
Najuczciwsza odpowiedź brzmi: dwa otwory mogą funkcjonować poprawnie tylko wtedy, gdy w rzeczywistości obsługują dwa oddzielne kanały albo gdy cały system został od początku zaprojektowany jako instalacja mechaniczna. Nie zakładałbym natomiast, że dwa pomieszczenia można połączyć w jeden grawitacyjny pion tylko dlatego, że mają podobne funkcje. W wentylacji grawitacyjnej to zwykle kończy się obniżeniem wydajności, a nie oszczędnością.
| Sytuacja | Ocena | Komfort i ryzyko |
|---|---|---|
| Dwie kratki do jednego kanału grawitacyjnego | Zwykle nie | Duże ryzyko wzajemnego zakłócania przepływu |
| Dwie osobne kratki, dwa osobne kanały w jednym kominie | Tak | To standardowe i najbezpieczniejsze rozwiązanie |
| Jedna kratka z wentylatorem, druga bez, w tym samym pionie | Tylko ostrożnie | Wymaga projektu, bo wentylator potrafi odwrócić ciąg |
| Stary budynek z niejasną dokumentacją | Do sprawdzenia | Bez oględzin i próby ciągu nie warto zgadywać |
Jeśli chcesz to ocenić uczciwie, trzeba zejść z poziomu ogólnej zasady do konkretnego budynku i jego nawiewu.
Jak sprawdzić istniejący komin, zanim cokolwiek przerobisz
Ja zawsze zaczynam od trzech pytań: czy kanały są rzeczywiście oddzielne, czy mają odpowiednią geometrię i czy budynek dostarcza im powietrze do pracy. Dopiero potem ma sens rozmowa o przeróbce. W praktyce pomaga prosty, techniczny przegląd zamiast przypuszczeń.
- Ustal, ile przewodów faktycznie biegnie w trzonie kominowym i gdzie każdy z nich kończy się ponad dachem.
- Sprawdź przekrój kanału. Dla wentylacji grawitacyjnej nie powinien być mniejszy niż 0,016 m², czyli 160 cm².
- Oceń prowadzenie przewodu. Odchylenie od pionu nie powinno przekraczać 30°.
- Zleć próbę ciągu lub badanie dymowe, bo dopiero ono pokazuje, czy kratka rzeczywiście wyciąga powietrze.
- Zweryfikuj dopływ powietrza do pomieszczeń, czyli nawiewniki, szczelność okien i podcięcia drzwi.
Przy urządzeniach gazowych, kominku albo piecu na paliwo stałe nie polecałbym eksperymentów „na próbę”. W takich układach błędny przepływ nie kończy się tylko dyskomfortem, lecz może prowadzić do cofania spalin albo zaniżonej skuteczności całej wentylacji. Dopiero po takim sprawdzeniu ma sens rozmowa o przeróbce albo dołożeniu nowego kanału.
Jakie rozwiązania zwykle działają lepiej
Jeżeli problemem jest brak kanału, dokładanie kratki do istniejącego pionu rzadko jest najtańszą drogą do celu. Często lepiej dołożyć nawiew i zostawić jeden poprawnie pracujący wywiew niż mnożyć otwory, które tylko walczą ze sobą. Z perspektywy eksploatacji liczy się stabilność, a nie sama liczba punktów wywiewnych.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Osobny kanał kominowy | Gdy chcesz zachować wentylację grawitacyjną | Najprostsza logika przepływu, najmniej konfliktów | Wymaga miejsca i zwykle ingerencji w trzon |
| Nawiewniki okienne lub ścienne | Gdy kanał jest poprawny, ale brakuje powietrza | Tanie, szybkie i mało inwazyjne | Nie naprawią źle zaprojektowanego kanału |
| Wentylacja mechaniczna | Gdy grawitacja nie daje stabilnego efektu | Duża przewidywalność działania | Wymaga projektu, zasilania i dopasowania do budynku |
| Zmiana funkcji pomieszczeń | Gdy problem wynika z układu wnętrza | Może rozwiązać konflikt bez przebudowy komina | Nie zawsze jest możliwa aranżacyjnie |
W praktyce to zwykle lepsza droga niż walka z jedną wspólną kratką, która ma obsłużyć dwa pomieszczenia naraz. Jeśli chcesz zachować wentylację grawitacyjną, najpierw porządkuję nawiew, potem oceniam kanał, a dopiero na końcu myślę o dodatkowych otworach.
Co sprawdzić przed decyzją o przeróbce
Przed zamówieniem robót warto odpowiedzieć sobie na trzy pytania: czy w kominie są dwa oddzielne kanały, czy budynek ma realny nawiew i czy cały układ rzeczywiście pozostaje grawitacyjny. Jeśli na któreś z nich nie masz pewnej odpowiedzi, nie dokładałbym kolejnej kratki „na próbę”. W wentylacji najdroższe nie są materiały, tylko poprawianie błędnej decyzji podjętej za wcześnie.
W tej kolejności działam sam: najpierw oględziny i przegląd kominiarski, potem ocena dopływu powietrza, a dopiero później decyzja, czy potrzebny jest nowy kanał, nawiewnik, czy już przebudowa całej instalacji. To daje najwięcej spokoju i najmniej przypadkowych problemów. Jeśli układ ma działać przez lata, musi być zrobiony pod przepływ powietrza, a nie pod samą oszczędność miejsca.
