Kocioł gazowy - wysokość wlotu spalin - przepisy i bezpieczeństwo

Ten artykuł dostarczy precyzyjnych i technicznych informacji na temat prawidłowej wysokości montażu wlotu przewodu spalinowego od kotła gazowego do komina, zgodnie z polskimi przepisami i normami. Dowiesz się, jak zapewnić bezpieczeństwo i wydajność instalacji grzewczej, uwzględniając typ kotła i system kominowy.

Dlaczego precyzyjna wysokość wlotu do komina to fundament bezpieczeństwa?

Wprowadzenie do przepisów i norm: Co każdy inwestor musi wiedzieć?

Precyzyjne określenie wysokości wlotu przewodu spalinowego od kotła gazowego do komina to nie tylko kwestia technicznej poprawności, ale przede wszystkim fundament bezpieczeństwa użytkowników, efektywności działania całego systemu grzewczego oraz zgodności z obowiązującym prawem budowlanym. Brak jednej, uniwersalnej wartości w centymetrach, która określałaby tę wysokość, bywa źródłem nieporozumień. W rzeczywistości prawidłowa instalacja jest wypadkową wielu czynników, które muszą być brane pod uwagę na etapie projektowania i montażu.

W Polsce kwestie te regulują kluczowe akty prawne i normy. Należy tu wymienić przede wszystkim Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2022 r. poz. 1225), które stanowi podstawę prawną dla projektowania i wykonawstwa instalacji. Równie istotna jest Polska Norma PN-B-10425, która dotyczy murowanych przewodów dymowych, spalinowych i wentylacyjnych, określając wymagania techniczne i zasady odbioru.

Rola dokumentacji technicznej kotła – dlaczego instrukcja producenta jest ważniejsza niż ogólne zasady?

Chociaż przepisy ogólne i normy stanowią ramy dla bezpiecznych instalacji, w przypadku konkretnego urządzenia grzewczego, absolutną nadrzędność ma instrukcja techniczna dostarczona przez producenta kotła. To w niej znajdują się szczegółowe wytyczne, które są wynikiem badań i testów danego modelu. Producenci precyzyjnie określają parametry instalacji spalinowej, w tym często minimalną i maksymalną długość przewodów, ich średnicę, dopuszczalną liczbę załamań oraz, co kluczowe, wymagania dotyczące umiejscowienia wlotu do komina.

Odstępstwa od tych zaleceń mogą mieć poważne konsekwencje. Po pierwsze, skutkują utratą gwarancji na urządzenie, co w przypadku awarii generuje znaczne koszty. Po drugie, i co najważniejsze, mogą prowadzić do nieprawidłowego spalania, obniżenia efektywności pracy kotła, a w skrajnych przypadkach – do zagrożenia bezpieczeństwa użytkowników, na przykład poprzez cofanie się spalin i ryzyko zatrucia tlenkiem węgla.

Instrukcja techniczna urządzenia grzewczego jest kluczowym źródłem informacji. Producenci precyzyjnie określają parametry instalacji, w tym często minimalną i maksymalną długość oraz układ przewodów spalinowych, co ma bezpośredni wpływ na umiejscowienie wlotu.

Wysokość wlotu a typ kotła gazowego: kluczowe różnice

Typ kotła gazowego ma fundamentalne znaczenie dla wymagań dotyczących wysokości wlotu spalin do komina. Różne technologie spalania, a co za tym idzie, sposoby odprowadzania spalin, generują odmienne potrzeby w zakresie projektowania i montażu systemu kominowego.

Kotły z otwartą komorą spalania (atmosferyczne): Jak zapewnić idealny ciąg kominowy?

Kotły atmosferyczne, zwane również kotłami z otwartą komorą spalania, do prawidłowego funkcjonowania polegają na naturalnym ciągu kominowym. Oznacza to, że spaliny są odprowadzane dzięki różnicy ciśnień i temperatur między wnętrzem komina a otoczeniem. Powietrze do spalania pobierane jest bezpośrednio z pomieszczenia, w którym kocioł jest zainstalowany. W tych urządzeniach kluczowe jest zapewnienie odpowiedniego podciśnienia w kominie, aby spaliny były skutecznie usuwane na zewnątrz, a świeże powietrze mogło swobodnie napływać do paleniska.

Czym jest "wysokość czynna komina" i jak wpływa na montaż wlotu?

W kontekście kotłów atmosferycznych, niezwykle istotne jest pojęcie "wysokości czynnej komina". Jest to pionowa odległość mierzona od miejsca podłączenia przewodu spalinowego (czopucha) do komina aż do jego wylotu ponad dachem. Im większa jest ta wysokość czynna, tym silniejszy potencjalnie ciąg kominowy. Dzieje się tak, ponieważ większa kolumna ciepłych spalin w kominie generuje większą różnicę ciśnień, co sprzyja ich unoszeniu.

Optymalna wysokość wlotu dla zapewnienia ciągu i uniknięcia problemów z rozpalaniem

Wysokość umieszczenia wlotu ma bezpośredni wpływ na efektywność ciągu. Zbyt niski montaż wlotu, choć teoretycznie zwiększa wysokość czynną komina, może prowadzić do problemów z rozpalaniem kotła. W dolnej części komina, poniżej wlotu, może gromadzić się zimne powietrze, które utrudnia start naturalnego ciągu. To zjawisko może skutkować cofaniem się spalin do pomieszczenia, co jest niezwykle niebezpieczne. Z kolei zbyt wysoki montaż wlotu może skrócić wysokość czynną, osłabiając ciąg. Dlatego tak ważne jest znalezienie optymalnego balansu, często wskazywanego przez producenta kotła w instrukcji. Zazwyczaj wlot powinien znajdować się na wysokości zapewniającej odpowiednią wysokość czynną, ale jednocześnie nie za nisko, aby uniknąć "korków" zimnego powietrza.

Kotły z zamkniętą komorą spalania (kondensacyjne i "turbo"): Nowoczesne rozwiązania, inne wymagania

Kotły z zamkniętą komorą spalania, do których zaliczają się kotły kondensacyjne oraz starsze modele "turbo", działają na zupełnie innej zasadzie. W ich przypadku powietrze do spalania pobierane jest z zewnątrz budynku, a spaliny są odprowadzane za pomocą wbudowanego wentylatora. Dzięki temu są one znacznie mniej zależne od naturalnego ciągu kominowego, co upraszcza wymagania dotyczące samego komina i jego wysokości.

Rola wentylatora w kotle a znaczenie wysokości wlotu

W kotłach z zamkniętą komorą spalania, to właśnie wentylator odpowiada za wymuszanie przepływu spalin przez przewód kominowy. Oznacza to, że wysokość umieszczenia wlotu do komina nie ma tak krytycznego znaczenia dla zapewnienia ciągu, jak ma to miejsce w kotłach atmosferycznych. Ciąg jest tutaj wymuszony mechanicznie, co pozwala na większą elastyczność w projektowaniu i montażu systemu spalinowego. To jednak nie oznacza, że wysokość wlotu jest zupełnie bez znaczenia – nadal należy przestrzegać zaleceń producenta i zasad sztuki budowlanej.

Kluczowa zasada: Prawidłowy spadek dla odprowadzania kondensatu

W przypadku kotłów kondensacyjnych, najważniejszą kwestią związaną z przewodem spalinowym, a co za tym idzie z umiejscowieniem wlotu, jest zapewnienie odpowiedniego spadku w kierunku kotła. Typowo jest to spadek rzędu 3-5 stopni. Dlaczego jest to tak kluczowe? W procesie spalania gazu w kotle kondensacyjnym, para wodna zawarta w spalinach ulega skropleniu, tworząc kondensat. Ten kwaśny płyn musi być bezpiecznie odprowadzony z systemu spalinowego, zazwyczaj z powrotem do kotła, a następnie do kanalizacji. Brak spadku lub, co gorsza, spadek w złym kierunku (od kotła) może prowadzić do zalegania kondensatu w przewodzie kominowym. To z kolei może spowodować korozję elementów systemu, uszkodzenie kotła, a także zablokowanie przepływu spalin, co stanowi poważne zagrożenie. Dlatego też, podczas montażu, należy zwrócić szczególną uwagę na precyzyjne wykonanie spadku.

Praktyczne wytyczne montażu wlotu spalin – krok po kroku

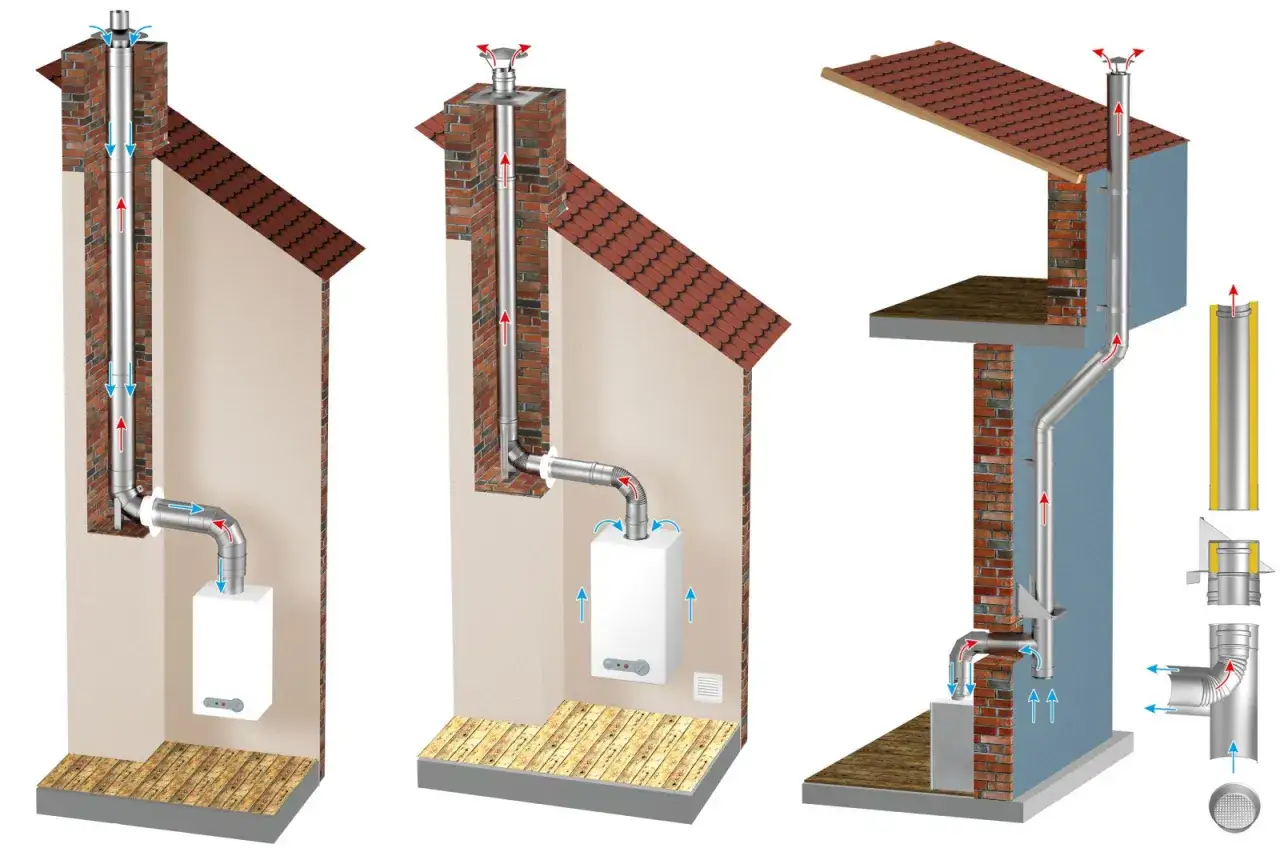

Niezależnie od typu kotła, istnieją uniwersalne zasady montażu przewodu łączącego kocioł z kominem, potocznie zwanego czopuchem, które mają bezpośredni wpływ na prawidłowe funkcjonowanie instalacji i bezpieczeństwo jej użytkowania. Ich przestrzeganie jest równie ważne, jak sama wysokość wlotu.

Po pierwsze: Lokalizacja otworu rewizyjnego (wyczystki) a pozycja wlotu

Jedną z fundamentalnych zasad, wynikających z przepisów budowlanych i zasad bezpieczeństwa, jest to, że wlot przewodu spalinowego do komina musi być zawsze zlokalizowany powyżej otworu rewizyjnego, czyli wyczystki. Wyczystka to specjalny otwór w dolnej części komina, który służy do kontroli jego stanu, usuwania sadzy, kondensatu (w przypadku kominów kondensacyjnych) oraz innych zanieczyszczeń. Jest ona niezbędna do regularnych przeglądów kominiarskich, które są obowiązkowe. Zasłonięcie wyczystki wlotem przewodu spalinowego uniemożliwiłoby te czynności, co jest niezgodne z prawem i stwarza zagrożenie. Zapewnienie swobodnego dostępu do wyczystki jest priorytetem.

Po drugie: Jak krótki i prosty powinien być przewód łączący (czopuch)?

Zasada jest prosta: przewód łączący kocioł z kominem (czopuch) powinien być jak najkrótszy i mieć jak najmniej załamań (kolan). Każde kolano, a także każdy metr długości czopucha, zwiększa opory przepływu spalin. W przypadku kotłów atmosferycznych, gdzie ciąg jest naturalny, nadmierne opory mogą znacząco osłabić ciąg kominowy, prowadząc do problemów z odprowadzaniem spalin i obniżeniem efektywności pracy kotła. W kotłach z wymuszonym ciągiem (kondensacyjnych) wentylator musi pracować intensywniej, co zwiększa zużycie energii i obciąża urządzenie. Optymalne jest, aby czopuch był prosty i miał minimalną liczbę elementów, co sprzyja swobodnemu przepływowi i ułatwia konserwację.

Po trzecie: Prawidłowy wznios lub spadek czopucha – w którą stronę i dlaczego?

Nachylenie czopucha jest kluczowe i zależy od typu kotła:

• Dla kotłów atmosferycznych: Czopuch powinien być prowadzony z lekkim wzniosem, zazwyczaj około 5 stopni, w kierunku komina. Ten wznios wspiera naturalny ciąg, ułatwiając spalinom unoszenie się do góry i zapobiegając ich cofaniu się do pomieszczenia. Jest to dodatkowe zabezpieczenie, które wspomaga grawitacyjne usuwanie spalin.
• Dla kotłów kondensacyjnych: Czopuch musi mieć spadek, zazwyczaj około 3-5 stopni, ale tym razem w kierunku kotła. Jak już wspomniałem, jest to absolutnie niezbędne do prawidłowego odprowadzania kondensatu, który powstaje w procesie spalania. Spadek zapewnia, że kwaśny kondensat nie zalega w przewodzie spalinowym, lecz swobodnie spływa z powrotem do kotła, skąd jest bezpiecznie odprowadzany do kanalizacji. Brak tego spadku lub jego niewłaściwe wykonanie może prowadzić do poważnych uszkodzeń i zagrożeń.

Najczęstsze błędy przy wyznaczaniu wysokości wlotu i jak ich unikać

Niestety, wiele problemów z instalacją grzewczą, od obniżonej efektywności po poważne zagrożenia dla zdrowia i życia, wynika z błędów popełnionych na etapie montażu wlotu spalin. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia.

Błąd nr 1: Ignorowanie zaleceń producenta kotła gazowego

To jeden z najpoważniejszych i niestety najczęściej popełnianych błędów. Wielu instalatorów, kierując się ogólnymi zasadami lub własnym doświadczeniem z innymi urządzeniami, pomija szczegółowe wytyczne zawarte w instrukcji producenta konkretnego kotła. Pamiętajmy, że każdy producent dokładnie testuje swoje urządzenie i określa optymalne warunki pracy, w tym precyzyjne parametry systemu spalinowego. Niezastosowanie się do instrukcji może prowadzić do nieprawidłowego spalania, obniżenia efektywności, nadmiernego zużycia gazu, a w najgorszym przypadku – do zagrożenia zatruciem tlenkiem węgla, gdyż spaliny mogą nie być prawidłowo odprowadzane. Zawsze należy traktować instrukcję producenta jako dokument nadrzędny.

Błąd nr 2: Zbyt niski montaż wlotu a ryzyko problemów z ciągiem

Zbyt niskie umiejscowienie wlotu przewodu spalinowego, zwłaszcza w przypadku kotłów atmosferycznych, jest częstą przyczyną problemów. Chociaż teoretycznie zwiększa to wysokość czynną komina, w praktyce może prowadzić do gromadzenia się zimnego powietrza w dolnej części przewodu kominowego. To zjawisko tworzy "korek" zimnego powietrza, który utrudnia lub wręcz uniemożliwia powstanie naturalnego ciągu. Konsekwencje są poważne: słaby ciąg, trudności z rozpalaniem kotła, a co najgroźniejsze – cofanie się spalin do pomieszczenia. W skrajnych przypadkach może to doprowadzić do niebezpiecznego gromadzenia się tlenku węgla, gazu bezbarwnego i bezzapachowego, który jest śmiertelnie niebezpieczny.

Błąd nr 3: Niewłaściwe umiejscowienie względem otworu rewizyjnego

Ponownie podkreślę znaczenie prawidłowego umiejscowienia wlotu powyżej wyczystki. Zablokowanie dostępu do otworu rewizyjnego jest błędem, który ma dwojakie konsekwencje. Po pierwsze, uniemożliwia regularne czyszczenie i kontrolę komina przez kominiarza, co jest wymogiem prawnym i kluczowym elementem bezpieczeństwa. Brak regularnych przeglądów może prowadzić do gromadzenia się sadzy, zatorów, a w konsekwencji do pożaru komina lub niedrożności, co znów zwiększa ryzyko cofania się spalin. Po drugie, w przypadku kominów kondensacyjnych, dostęp do wyczystki jest niezbędny do usuwania kondensatu lub kontroli jego odprowadzania. Pamiętajmy, że bezpieczeństwo instalacji to również możliwość jej swobodnej konserwacji i kontroli.

Wymogi prawne dla całego systemu kominowego w Polsce

Prawidłowy montaż wlotu spalin to tylko jeden z elementów bezpiecznego i efektywnego systemu grzewczego. Cały system kominowy podlega ścisłym wymogom prawnym, które są ze sobą ściśle powiązane i mają na celu zapewnienie maksymalnego bezpieczeństwa użytkowania.

Minimalna wysokość komina ponad dachem – co mówią przepisy?

Minimalna wysokość komina ponad dachem jest kluczowa dla zapewnienia właściwego ciągu i rozprzestrzeniania się spalin. Chociaż często podaje się ogólną zasadę, że minimalna wysokość komina powinna wynosić 4 metry od wlotu do wylotu, to szczegółowe wymagania są precyzyjnie określone w Rozporządzeniu Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Przepisy te uwzględniają takie czynniki jak kąt nachylenia dachu, odległość od kalenicy oraz obecność przeszkód (np. innych budynków, drzew), które mogą zakłócać swobodny przepływ powietrza i ciąg kominowy. W zależności od tych warunków, komin musi być odpowiednio wyższy, aby jego wylot znajdował się poza strefą zakłóconego przepływu powietrza.

Jaki przekrój musi mieć komin do pieca gazowego?

Wymiary przekroju komina są niezwykle ważne dla prawidłowego odprowadzania spalin. Dla murowanych przewodów kominowych spalinowych o ciągu naturalnym (czyli dla kotłów atmosferycznych) minimalny wymiar przekroju powinien wynosić co najmniej 0,14 m² (np. 14x14 cm). W przypadku kominów okrągłych, minimalna średnica to zazwyczaj 150 mm. Należy jednak podkreślić, że ostateczny przekrój powinien zawsze wynikać z obliczeń projektowych, uwzględniających moc kotła, długość komina i inne parametry, a także zaleceń producenta kotła. W przypadku kotłów kondensacyjnych, które często wykorzystują systemy kominowe z mniejszymi średnicami (np. 60/100 mm dla systemów koncentrycznych), kluczowe są wyłącznie wytyczne producenta systemu spalinowego, który jest integralną częścią kotła.

Wymóg	Kotły atmosferyczne (ciąg naturalny)	Kotły kondensacyjne (ciąg wymuszony)
Minimalny przekrój komina	Co najmniej 0,14 m² (np. 14x14 cm)	Zgodny z zaleceniami producenta kotła i systemu spalinowego (często mniejsze średnice)
Minimalna wysokość komina	Zazwyczaj min. 4 m, zgodnie z Rozporządzeniem i warunkami lokalnymi	Zgodnie z zaleceniami producenta kotła i systemu spalinowego
Materiał przewodu	Niepalny, odporny na temperaturę spalin	Kwasoodporny (do kondensatu), odporny na temperaturę spalin

Przeczytaj również: Podłączenie piecyka gazowego do komina - przepisy i bezpieczeństwo

Rola mistrza kominiarskiego – odbiór instalacji jako gwarancja bezpieczeństwa

Po zakończeniu montażu instalacji grzewczej, w tym podłączenia kotła do komina, obowiązkowy jest odbiór przez uprawnionego mistrza kominiarskiego. To niezwykle ważny etap, którego nie wolno pomijać. Kominiarz, posiadający odpowiednie kwalifikacje i uprawnienia, sprawdza prawidłowość wykonania całej instalacji: drożność i szczelność przewodów kominowych, ich wymiary, materiał, a także zgodność z obowiązującymi przepisami prawa budowlanego oraz zaleceniami producenta kotła. Jego pozytywna opinia, potwierdzona protokołem, jest gwarancją bezpieczeństwa i warunkiem dopuszczenia instalacji do użytku. Bez takiego odbioru, instalacja nie powinna być eksploatowana, a w przypadku zdarzenia losowego (np. pożaru, zatrucia) ubezpieczyciel może odmówić wypłaty odszkodowania.
