Oznaczenie komina spalinowego - klucz do bezpiecznego ogrzewania

Zrozumienie oznaczeń kominów spalinowych to absolutna podstawa bezpieczeństwa i efektywności każdego systemu grzewczego. Ten artykuł to kompleksowy przewodnik, który pomoże Ci zdekodować techniczny język symboli i liter, zgodny z normą PN-EN 1443. Dowiesz się, dlaczego prawidłowy dobór komina, oparty na jego oznaczeniu, jest kluczowy dla Twojego domu i portfela.

Dlaczego etykieta na kominie to Twój najważniejszy przewodnik po bezpieczeństwie?

Kiedy stajesz przed wyborem lub weryfikacją komina, etykieta z oznaczeniem może wydawać się skomplikowanym zbiorem liter i cyfr. Jednak z mojego doświadczenia wynika, że to nie jest tylko formalność, ale precyzyjny kod, który informuje o wszystkich kluczowych właściwościach technicznych i warunkach bezpiecznej pracy komina. Ignorowanie tych informacji to prosta droga do poważnych konsekwencji – od kosztownych awarii po realne zagrożenie pożarowe. Właśnie dlatego tak ważne jest, aby wiedzieć, jak czytać te oznaczenia.

Co to jest oznaczenie komina i dlaczego nie możesz go ignorować?

Oznaczenie komina to ustandaryzowany kod literowo-cyfrowy, który w sposób jednoznaczny określa jego kluczowe parametry techniczne i warunki bezpiecznej pracy. To swego rodzaju "dowód osobisty" komina, zawierający informacje o jego przeznaczeniu, wytrzymałości i odporności na różne czynniki. Jest to niezbędne dla bezpieczeństwa użytkowników i prawidłowego funkcjonowania całego systemu grzewczego. Bez zrozumienia tego kodu, wybór odpowiedniego komina jest praktycznie niemożliwy.

Norma PN-EN 1443: Tajemniczy kod, który chroni Twój dom

Podstawą klasyfikacji i oznaczania kominów w Polsce i całej Unii Europejskiej jest norma PN-EN 1443. To właśnie ona definiuje system oznaczeń, który zapewnia spójność i porównywalność produktów dostępnych na rynku. Dzięki tej normie, niezależnie od producenta, możesz mieć pewność, że oznaczenia na kominie są zrozumiałe i niosą ze sobą te same informacje techniczne. Według danych Jawar, zrozumienie tej normy jest kluczowe dla uniknięcia błędów w doborze i montażu systemów kominowych, co bezpośrednio przekłada się na bezpieczeństwo użytkowania.

Znak CE i Deklaracja Właściwości Użytkowych (DoP) – Gwarancja zgodności i jakości

Każdy komin wprowadzany na rynek Unii Europejskiej musi posiadać znak CE. To nie jest tylko naklejka – to potwierdzenie, że produkt spełnia wszystkie obowiązujące normy europejskie, w tym PN-EN 1443, i został poddany odpowiednim procedurom oceny zgodności. Znak CE jest ściśle powiązany z Deklaracją Właściwości Użytkowych (DoP). Jest to dokument, który producent musi dostarczyć wraz z produktem, szczegółowo opisujący jego właściwości, zastosowanie i spełniane normy. DoP to Twoja gwarancja, że komin jest zgodny z deklarowanymi parametrami i nadaje się do zamierzonego celu.

Jak rozszyfrować oznaczenie komina krok po kroku? Kompletny poradnik

Przejdźmy teraz do sedna – jak czytać pełny ciąg znaków w oznaczeniu komina. Każda litera i cyfra ma swoje precyzyjne znaczenie, które ma bezpośrednie przełożenie na praktyczne właściwości produktu i jego zastosowanie. Poniżej przedstawiam szczegółowy poradnik, który pomoże Ci zrozumieć każdy element.

Parametr	Oznaczenie/Klasa	Znaczenie/Opis
Klasa temperaturowa	Txxx	Maksymalna ciągła temperatura pracy komina w °C (np. T200, T400, T600).
Klasa ciśnienia	N, P, H	N: Praca w podciśnieniu (ciąg naturalny). P: Praca w nadciśnieniu (do 200 Pa). H: Praca w wysokim nadciśnieniu (do 5000 Pa).
Odporność na kondensat	W, D	W (wet): Odporny na wilgoć i kondensat. D (dry): Przeznaczony do pracy na sucho.
Odporność na pożar sadzy	G, O	G: Odporny na pożar sadzy. O: Nieodporny na pożar sadzy.
Odporność na korozję	1, 2, 3 (lub Vm, V1, V2, V3)	Określa odporność materiału wkładu na agresywne związki w spalinach, zależnie od paliwa.
Odległość od materiałów palnych	xxx	Minimalna bezpieczna odległość w milimetrach od elementów palnych konstrukcji budynku.

T jak Temperatura: Czy Twój komin wytrzyma żar z kominka (np. T600 vs T200)?

Klasa temperaturowa, oznaczona literą T i następującą po niej liczbą (np. T200, T400, T600), informuje o maksymalnej ciągłej temperaturze pracy, jaką komin jest w stanie bezpiecznie wytrzymać. Jest to jeden z najważniejszych parametrów. Na przykład, kominy o klasie T200 (200°C) są odpowiednie dla kotłów kondensacyjnych, gdzie spaliny mają niską temperaturę. Z kolei dla kominków na drewno czy kotłów na paliwa stałe, gdzie temperatura spalin może być znacznie wyższa, wymagane są kominy o klasie T600 (600°C). Niewłaściwy dobór klasy temperaturowej może prowadzić do przegrzewania się komina, a w konsekwencji do uszkodzeń konstrukcji, a nawet pożaru.

N, P, H – czyli o ciśnieniu w kominie: Dlaczego kocioł z wentylatorem wymaga klasy P?

Ten parametr określa, w jakim trybie ciśnieniowym komin może bezpiecznie pracować:

• N (Negative): Oznacza pracę w podciśnieniu, czyli w trybie z naturalnym ciągiem. Jest to typowe dla tradycyjnych kominków, pieców kaflowych i kotłów, które nie posiadają wentylatora wspomagającego odprowadzanie spalin.
• P (Positive): Wskazuje na pracę w nadciśnieniu do 200 Pa. Ta klasa jest niezbędna dla nowoczesnych urządzeń grzewczych, takich jak kotły gazowe kondensacyjne czy kotły z zamkniętą komorą spalania, które wykorzystują wentylator do wymuszenia przepływu spalin. Kominy klasy P muszą być znacznie szczelniejsze niż te klasy N, aby spaliny nie wydostawały się na zewnątrz.
• H (High Positive): Oznacza pracę w wysokim nadciśnieniu, nawet do 5000 Pa. Jest to rzadziej spotykane w domowych instalacjach, ale może występować w bardziej zaawansowanych systemach przemysłowych.

Pamiętaj, że kocioł z wentylatorem, który pracuje w nadciśnieniu, wymaga komina klasy P. Użycie komina klasy N w takiej sytuacji jest niedopuszczalne ze względu na ryzyko wycieku spalin do pomieszczenia.

W jak Wilgoć, D jak Sucho: Kluczowy parametr przy kotłach kondensacyjnych

Ten parametr jest krytyczny, szczególnie w dobie nowoczesnych technologii grzewczych:

• W (Wet): Oznacza, że komin jest odporny na wilgoć i kondensat. Jest to absolutnie niezbędne dla nowoczesnych kotłów gazowych i olejowych (szczególnie kondensacyjnych), które pracują w niskich temperaturach spalin, co prowadzi do intensywnej kondensacji pary wodnej. Kondensat ten jest często kwaśny i bardzo agresywny chemicznie, dlatego komin musi być wykonany z materiałów odpornych na korozję i nasiąkanie.
• D (Dry): Wskazuje, że komin jest przeznaczony do pracy na sucho. Stosuje się go w instalacjach, gdzie temperatura spalin jest na tyle wysoka, że nie dochodzi do kondensacji (np. tradycyjne kominki, kotły na paliwa stałe). Użycie komina klasy D z kotłem kondensacyjnym to proszenie się o kłopoty i szybkie zniszczenie systemu.

G jak Gwarancja bezpieczeństwa, O jak Ostrożność: Kiedy odporność na pożar sadzy jest obowiązkowa?

Ten parametr jest kluczowy dla bezpieczeństwa pożarowego:

• G (Sootfire Resistant): Oznacza, że komin jest odporny na pożar sadzy. Jest to bezwzględnie wymagane dla kominów odprowadzających spaliny z urządzeń na paliwa stałe (drewno, węgiel, pellet), gdzie ryzyko zapłonu sadzy w przewodzie kominowym jest wysokie. Komin klasy G musi być w stanie wytrzymać ekstremalnie wysokie temperatury (nawet do 1000°C) przez określony czas, bez utraty szczelności i stabilności konstrukcji.
• O (Not Sootfire Resistant): Wskazuje, że komin jest nieodporny na pożar sadzy. Stosuje się go w instalacjach gazowych i olejowych, gdzie ryzyko powstawania i zapłonu sadzy praktycznie nie występuje.

Nigdy nie wolno stosować komina klasy O do urządzeń na paliwa stałe – to bezpośrednie zagrożenie pożarowe dla budynku.

Odporność na korozję i odległość od palnych materiałów: Dwa parametry, o których często się zapomina

Oprócz powyższych, równie ważne są:

• Odporność na korozję (np. 1, 2, 3 lub Vm, V1, V2, V3): Ten parametr określa, jak odporny jest materiał wkładu kominowego na agresywne chemicznie związki zawarte w spalinach. Wybór klasy zależy od rodzaju spalanego paliwa. Na przykład, dla paliw gazowych i olejowych, które generują kwaśny kondensat, wymagana jest wyższa klasa odporności na korozję (np. V2 lub V3).
• Odległość od materiałów palnych (np. 50, 100): Podawana w milimetrach, informuje o minimalnej bezpiecznej odległości zewnętrznej ścianki komina od elementów palnych konstrukcji budynku (np. drewnianych belek, izolacji). Jest to kluczowy parametr dla bezpieczeństwa pożarowego i musi być bezwzględnie przestrzegany podczas montażu.

Praktyczne zastosowanie: Jak dobrać komin do urządzenia grzewczego na podstawie oznaczenia?

Teraz, gdy znamy już poszczególne elementy oznaczenia, przejdźmy do praktyki. Dobór komina to nie zgadywanka, a precyzyjny proces oparty na parametrach urządzenia grzewczego i obowiązujących normach. Pokażę Ci, jakie oznaczenia są wymagane dla najpopularniejszych typów kotłów.

Idealne oznaczenie komina dla kotła gazowego kondensacyjnego – na co zwrócić uwagę?

Dla kotła gazowego kondensacyjnego, który charakteryzuje się niską temperaturą spalin i pracą w nadciśnieniu, generując przy tym kwaśny kondensat, kluczowe są następujące parametry:

• Niska klasa temperaturowa: Zazwyczaj T120 lub T200, ponieważ spaliny są chłodne.
• Klasa ciśnienia P: Kocioł kondensacyjny pracuje z wentylatorem, wymuszając przepływ spalin, stąd konieczność pracy w nadciśnieniu.
• Odporność na kondensat W: Absolutnie niezbędna ze względu na dużą ilość kwaśnego kondensatu.
• Brak odporności na pożar sadzy O: W przypadku gazu nie ma ryzyka zapłonu sadzy.
• Wysoka odporność na korozję: Często V2 lub V3, aby wkład kominowy wytrzymał działanie agresywnego kondensatu.

Typowe oznaczenie dla takiego komina to np. T120 P1 W 2 O. Oznacza to: maksymalna temperatura 120°C, praca w nadciśnieniu, odporny na wilgoć, klasa odporności na korozję 2, nieodporny na pożar sadzy.

Jaki kod musi mieć komin do kominka na drewno lub kotła na ekogroszek?

Urządzenia na paliwa stałe, takie jak kominki na drewno czy kotły na ekogroszek, generują wysokie temperatury spalin i wiążą się z ryzykiem powstawania sadzy. Wymagają więc zupełnie innych parametrów komina:

• Wysoka klasa temperaturowa: Zazwyczaj T400 lub T600, aby wytrzymać wysokie temperatury spalin.
• Klasa ciśnienia N: Zazwyczaj pracują z naturalnym ciągiem, w podciśnieniu.
• Praca na sucho D: Spaliny są na tyle gorące, że kondensacja nie występuje.
• Odporność na pożar sadzy G: Bezwzględnie wymagana ze względu na ryzyko zapłonu sadzy.
• Odpowiednia odporność na korozję: Zależna od rodzaju paliwa, ale często niższa niż dla kotłów kondensacyjnych, np. Vm lub V1.

Przykład oznaczenia: T600 N1 D 3 G. Oznacza: maksymalna temperatura 600°C, praca w podciśnieniu, praca na sucho, klasa odporności na korozję 3, odporny na pożar sadzy.

Oznaczenie komina do kotła olejowego – czy różni się od gazowego?

Kotły olejowe często mają cechy pośrednie między kotłami gazowymi kondensacyjnymi a tradycyjnymi na paliwa stałe. Wiele nowoczesnych kotłów olejowych również pracuje w trybie kondensacyjnym, dlatego wymagania są zbliżone do tych dla kotłów gazowych kondensacyjnych:

• Klasa temperaturowa: Często T120 lub T200, ale może być wyższa w zależności od typu kotła.
• Klasa ciśnienia: Jeśli kocioł jest kondensacyjny lub z zamkniętą komorą spalania, to P. W innych przypadkach może być N.
• Odporność na kondensat W: W przypadku kotłów kondensacyjnych jest to konieczność.
• Brak odporności na pożar sadzy O: Ryzyko zapłonu sadzy jest minimalne lub zerowe.
• Wysoka odporność na korozję: Paliwo olejowe również generuje agresywne spaliny, więc klasa V2 lub V3 jest często wymagana.

Zawsze należy sprawdzić specyfikację konkretnego kotła olejowego, ponieważ mogą występować różnice w wymaganiach.

Najczęstsze błędy i pułapki – jak uniknąć kosztownej pomyłki przy wyborze komina?

Niewłaściwy dobór komina to jeden z najczęstszych, a jednocześnie najbardziej kosztownych błędów, jakie można popełnić. Konsekwencje mogą być poważne – od szybkiego zużycia i awarii, po zagrożenie dla zdrowia i życia mieszkańców. W mojej praktyce często spotykam się z kilkoma powtarzającymi się pułapkami.

„Uniwersalny” komin nie istnieje: Dlaczego dopasowanie do paliwa jest krytyczne?

Bardzo często słyszę pytanie o "uniwersalny" komin, który pasowałby do wszystkiego. Muszę to jasno podkreślić: taki komin nie istnieje! Każdy rodzaj paliwa (gaz, olej, drewno, węgiel) i każdy typ urządzenia grzewczego ma swoją specyfikę pracy, generuje spaliny o innej temperaturze, składzie chemicznym i ciśnieniu. Precyzyjne dopasowanie komina do rodzaju paliwa i specyfiki pracy urządzenia jest absolutnie krytyczne dla bezpieczeństwa, trwałości i efektywności całego systemu. Komin dobrany "na oko" to tykająca bomba zegarowa.

Brak litery „W” przy kotle gazowym: Czym grozi ignorowanie odporności na kondensat?

Jednym z najpoważniejszych błędów jest zastosowanie komina bez klasy "W" (odporność na wilgoć) do nowoczesnego kotła kondensacyjnego. Kocioł kondensacyjny, jak sama nazwa wskazuje, skrapla parę wodną ze spalin, odzyskując z niej ciepło. Powstający w tym procesie kondensat jest kwaśny i bardzo agresywny chemicznie. Komin nieodporny na wilgoć (klasa D) zostanie szybko zniszczony przez korozję, co objawi się przeciekami, uszkodzeniami konstrukcji, a w skrajnych przypadkach – zawaleniem się przewodu kominowego. To nie tylko kosztowna awaria, ale także realne zagrożenie dla mieszkańców.

Pomylenie komina spalinowego z dymowym lub wentylacyjnym – konsekwencje na budowie

Wielu ludzi używa tych terminów zamiennie, co jest dużym błędem. Musimy pamiętać, że:

• Komin spalinowy: Odprowadza spaliny z urządzeń gazowych lub olejowych (niskie temperatury, często kondensat).
• Komin dymowy: Odprowadza spaliny z urządzeń na paliwa stałe (wysokie temperatury, sadza).
• Komin wentylacyjny: Służy do wymiany powietrza w pomieszczeniach, nie ma kontaktu ze spalinami.

Są to różne systemy o odmiennych wymaganiach konstrukcyjnych, materiałowych i bezpieczeństwa. Zastosowanie niewłaściwego typu komina w danym miejscu jest poważnym błędem projektowym lub wykonawczym. Na przykład, użycie komina wentylacyjnego jako spalinowego to prosta droga do zatrucia tlenkiem węgla, a pomylenie spalinowego z dymowym może prowadzić do pożaru lub szybkiego zniszczenia komina.

Oznaczenie to nie wszystko: Co jeszcze musisz wiedzieć przed montażem?

Chociaż oznaczenie komina jest fundamentalne, to nie jedyny aspekt, na który należy zwrócić uwagę. Proces wyboru i montażu komina to złożone przedsięwzięcie, które wymaga uwzględnienia szerszego kontekstu. Moim zdaniem, warto pamiętać o kilku dodatkowych kwestiach.

Jak oznaczenia kominów wyglądają na projekcie budowlanym?

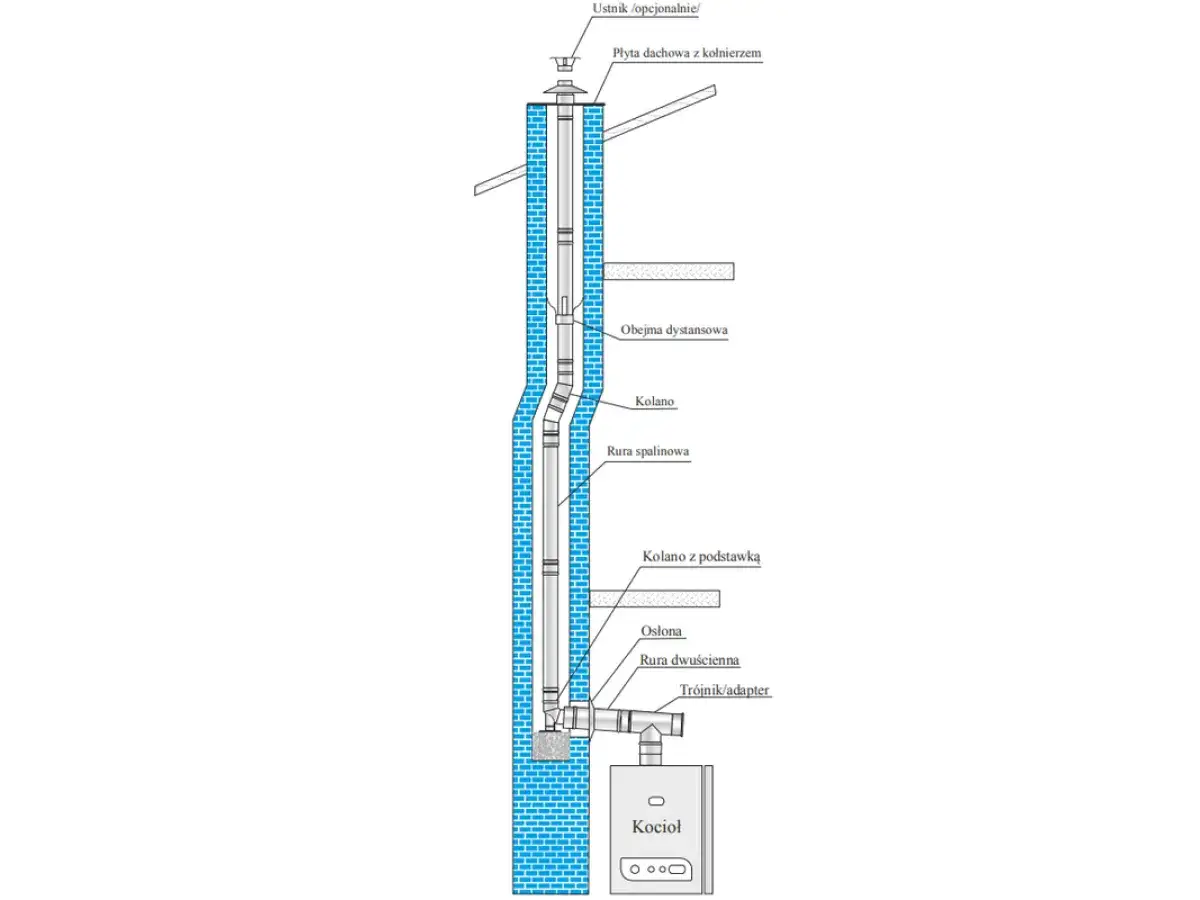

Na rysunkach technicznych i projektach budowlanych przewody spalinowe są zazwyczaj oznaczane w specyficzny sposób, aby odróżnić je od innych instalacji. Najczęściej spotykanym symbolem jest kółko z kropką w środku. Puste kółka oznaczają zazwyczaj przewody wentylacyjne. Dobry projektant zawsze uwzględnia te oznaczenia, precyzyjnie wskazując typ i parametry komina dla każdego urządzenia grzewczego. Zawsze weryfikuj, czy projekt jest zgodny z Twoimi planami i wymaganiami urządzeń.

Przeczytaj również: Sadza na dachu - zagrożenie czy tylko brud? Diagnoza i rozwiązania

Rola kominiarza i instalatora: Kto odpowiada za weryfikację poprawności doboru?

Nawet najlepsza wiedza teoretyczna nie zastąpi doświadczenia profesjonalistów. Kluczową rolę w procesie doboru, montażu i odbioru komina odgrywają wykwalifikowani specjaliści – kominiarz i instalator. To oni ostatecznie odpowiadają za weryfikację, czy wybrany komin jest zgodny z wymaganiami urządzenia grzewczego, obowiązującymi przepisami i normami. Ich wiedza i doświadczenie są nieocenione w zapewnieniu bezpieczeństwa i prawidłowego funkcjonowania całego systemu grzewczego. Zawsze korzystaj z usług certyfikowanych fachowców i nie wahaj się zadawać pytań dotyczących oznaczeń i zgodności.
