Kratki wentylacyjne - wymiary, dobór i wentylacja grawitacyjna

Dobór kratki wentylacyjnej wygląda banalnie tylko do momentu, gdy trzeba ją dopasować do istniejącego kanału, drzwi łazienkowych i pracy wentylacji grawitacyjnej. W praktyce liczą się nie tylko szerokość i wysokość elementu, ale też powierzchnia czynna, opory przepływu i to, czy kratka nie zdusi ciągu. Poniżej porządkuję najczęściej spotykane rozmiary, pokazuję, kiedy sprawdza się konkretny format, i wyjaśniam, na co patrzeć, żeby instalacja działała, a nie tylko dobrze wyglądała.

Standardowe wymiary kratek, które spotkasz najczęściej

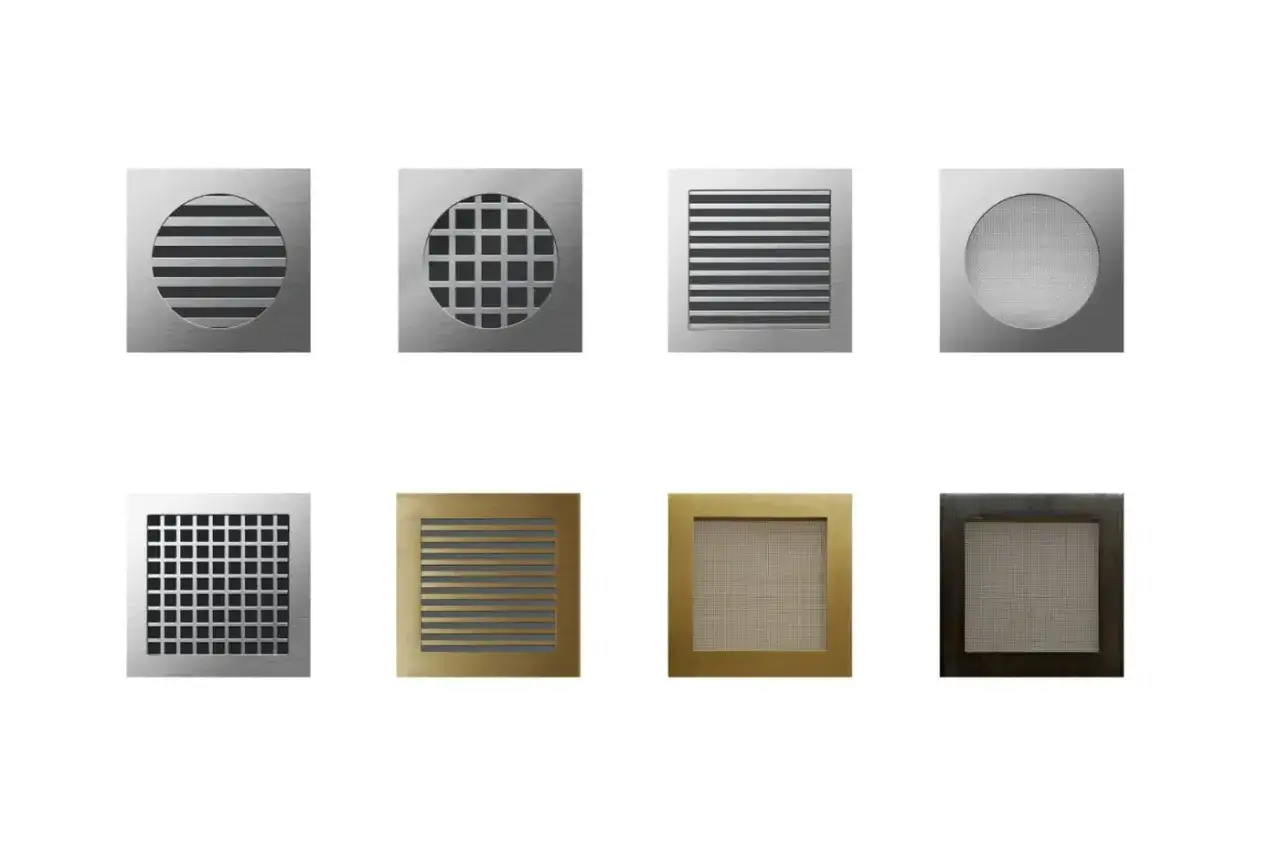

Jeśli patrzę na rynek osprzętu wentylacyjnego w Polsce, najczęściej wracają dwa prostokątne formaty: 14x14 cm i 14x21 cm. W wersjach okrągłych popularne są średnice fi 15 cm i fi 18 cm. To nie są liczby przypadkowe, tylko wymiary dobrze sklejone z typowymi kanałami w budownictwie mieszkaniowym.

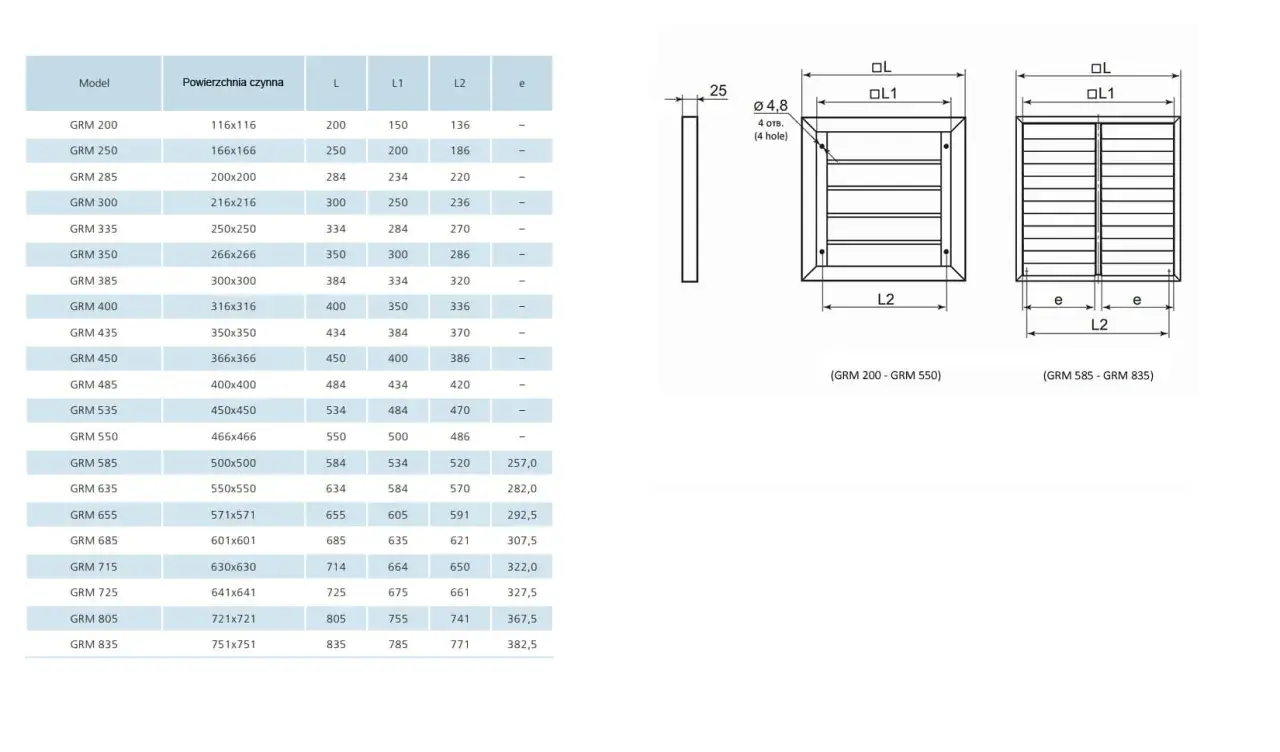

Warto przy tym odróżnić wymiar frontu od wymiaru montażowego. Zdarza się, że kratka opisana jako 140x140 mm ma kołnierz montażowy 100x100 mm, więc sama etykieta produktu nie wystarcza do zakupu. Ja zawsze sprawdzam rysunek techniczny albo kartę produktu, bo wymiary zewnętrzne, otwór pod kołnierz i rzeczywista powierzchnia przepływu to trzy różne rzeczy.

W wentylacji grawitacyjnej sam rozmiar frontu jeszcze niczego nie przesądza. Prawdziwy test zaczyna się wtedy, gdy kratka ma współpracować z kanałem o konkretnej średnicy i konkretnej długości, a to prowadzi już do doboru pod sam przepływ.

Jak dobrać kratkę do wentylacji grawitacyjnej, żeby nie zdusić ciągu

Wentylacja grawitacyjna działa dzięki różnicy temperatur i ciśnień, więc nie lubi zbędnych oporów. Jeżeli kanał ma słaby ciąg, każda dodatkowa przeszkoda - gęsta siatka, mocno profilowane lamelki, dekoracyjny raster albo zbyt ciasny kołnierz - potrafi wyraźnie pogorszyć efekt. Dlatego ja zaczynam od pytania: czy kratka ma tylko wyglądać, czy ma realnie przepuszczać powietrze?

Stowarzyszenie Polska Wentylacja podaje, że minimalne pole przekroju kanału wywiewnego w wentylacji naturalnej to 0,016 m², czyli 160 cm², a najmniejszy bok kanału prostokątnego nie powinien być mniejszy niż 10 cm. W praktyce często spotyka się przekroje 14x14 cm i 14x21 cm. To ważne, bo kratka powinna pasować do kanału, a nie maskować zbyt mały przekrój ładnym frontem.

• Jeśli kanał jest krótki i prosty, standardowy format zwykle wystarcza.
• Jeśli kanał jest długi, warto szukać większej powierzchni czynnej i mniejszych oporów.
• Jeśli instalacja ma już słaby ciąg, nie dokładaj modeli z gęstą siatką lub mocno dławioną żaluzją.
• Jeśli w mieszkaniu są nawiewniki okienne, kratka wywiewna ma szansę pracować stabilniej, bo układ ma skąd pobrać powietrze.

Praktyczny przykład: dla kanału obsługującego toaletę Polska Wentylacja wskazuje, że przy przekroju 14x21 cm wystarczy około 2 m długości, a przy 14x14 cm około 3 m. To nie jest uniwersalny przepis dla każdego budynku, ale dobra wskazówka, kiedy standardowa kratka przestaje być dobrym wyborem, a zaczyna być kompromisem.

Dlaczego powierzchnia czynna jest ważniejsza niż sam rozmiar

Powierzchnia czynna to część kratki, przez którą faktycznie przepływa powietrze. Ramka, listwy, żaluzje i siatka przeciw owadom zawsze coś zabierają, więc dwa modele o tym samym wymiarze nominalnym mogą pracować zupełnie inaczej. W wentylacji grawitacyjnej to ma znaczenie większe, niż wielu osobom się wydaje.

Jeżeli kanał wymaga minimum 160 cm² przekroju, nie dobieram kratki „na styk”. Zostawiam zapas, bo w realnym montażu straty pojawiają się szybciej, niż sugeruje katalog. Drobna siatka, zbyt agresywna lamela albo głęboka zabudowa frontu potrafią zabrać tyle przepływu, że instalacja zaczyna działać niestabilnie, zwłaszcza latem.

• Siatka - dobra na owady, ale przy słabym ciągu może wyraźnie ograniczać przepływ.
• Żaluzja regulowana - wygodna użytkowo, lecz w wentylacji naturalnej nie zawsze najlepsza.
• Front dekoracyjny - estetyczny, ale czasem zbyt „zamknięty” dla kanału grawitacyjnego.
• Prosta kratka stała - często najrozsądniejsza, gdy priorytetem jest stabilny wywiew.

Jeśli mam wybrać między efektownym detalem a drożnym przepływem, w budynku z wentylacją grawitacyjną wybieram drożność. Estetykę da się zwykle dopracować, ale słabego ciągu nie naprawi się samym ładnym frontem.

Otwory w drzwiach łazienki i kuchni też mają znaczenie

Nawet najlepsza kratka wywiewna nie pomoże, jeśli powietrze nie ma jak dopłynąć do pomieszczenia. Dlatego w łazience, umywalni i wydzielonym WC trzeba zadbać o otwory w dolnej części drzwi albo o szczelinę przy podłodze. W praktyce przyjmuje się przekrój netto rzędu 220 cm², co odpowiada aktualnie najczęściej przywoływanemu wymogowi dla takich pomieszczeń.

To ważne przy remoncie, bo wiele osób kupuje nowe drzwi, patrząc wyłącznie na wygląd i klasę wykończenia. Ja zawsze sprawdzam jeszcze jeden parametr: czy skrzydło rzeczywiście zapewni przepływ powietrza. Same tuleje albo zbyt małe podcięcie nie wystarczą, jeśli ich łączna powierzchnia jest za mała. W starszych opracowaniach można spotkać niższe wartości, ale przy nowym montażu bezpiecznie trzymałbym się poziomu 220 cm².

• Jeśli montujesz nowe drzwi do łazienki, sprawdź powierzchnię otworów, a nie tylko ich liczbę.
• Jeśli planujesz podcięcie, policz je pod konkretną szerokość skrzydła.
• Jeśli w pomieszczeniu jest gazowe urządzenie grzewcze, dopływ powietrza staje się jeszcze ważniejszy.
• Jeśli drzwi są zbyt szczelne, wentylacja grawitacyjna zaczyna „walczyć” z własnym oporem.

W kuchni z kolei kluczowe jest to, żeby wywiew nie był odcięty od nawiewu. Bez dopływu świeżego powietrza nawet dobrze dobrana kratka działa tylko częściowo, a cały układ traci sens.

Kiedy lepsza będzie kratka na wymiar

Rozmiar standardowy jest wygodny, ale nie zawsze rozsądny. Kratkę na wymiar wybieram wtedy, gdy otwór po starym elemencie ma nietypowy format, gdy grubość ściany lub glazura ogranicza montaż, albo gdy kołnierz standardowego produktu zasłania zbyt mało albo zbyt dużo. W starych budynkach to wcale nie jest rzadkość.

Na wymiar warto też zamawiać elementy wtedy, gdy zależy Ci na precyzyjnym dopasowaniu do istniejącego kanału bez dodatkowych przeróbek murarskich. To często lepsze rozwiązanie niż „ratowanie” sytuacji większą ramką, bo duży front może ukryć brzydki otwór, ale nie poprawi parametrów kanału za nim. Jeśli przekrój jest zły, trzeba naprawić przyczynę, a nie tylko zamknąć ją estetyczną osłoną.

• Nietypowy otwór po starej kratce.
• Otwór większy niż standardowy model, ale niepasujący do innego systemu montażu.
• Wymóg dopasowania do płytek, bo standardowy front przecinałby spoiny w niekorzystny sposób.
• Potrzeba zachowania większej powierzchni czynnej bez kompromisów konstrukcyjnych.

Przy zamówieniu na wymiar zawsze podaję nie tylko szerokość i wysokość otworu, ale też głębokość osadzenia, grubość ściany i to, czy kratka ma być stała, z żaluzją, czy z siatką. Taki komplet danych oszczędza później sporo poprawek.

Na koniec sprawdzam trzy rzeczy, zanim uznam temat za zamknięty

• Czy wymiar nominalny kratki pasuje do otworu, a nie tylko „na oko” do ściany.
• Czy powierzchnia czynna nie jest zbyt mała w stosunku do kanału i sposobu pracy wentylacji.
• Czy drzwi do pomieszczenia mają wystarczający prześwit dla przepływu powietrza.
• Czy wybrany model nie dusi kanału dodatkowymi przeszkodami, których nie widać na pierwszy rzut oka.

W budynkach po wymianie okien i dociepleniu ścian wentylacja grawitacyjna bywa bardziej wrażliwa niż dawniej, więc dobór kratki trzeba traktować jako element całego układu, a nie pojedynczy detal. Dobrze dobrany format, sensowna powierzchnia czynna i drożny tor powietrza przez drzwi zwykle robią większą różnicę niż sam wygląd frontu.
