Wentylacja grawitacyjna w parterówce - Czy to ma sens?

Wentylacja grawitacyjna w domu parterowym ma sens tylko wtedy, gdy kanały wywiewne, nawiew i układ pomieszczeń współpracują ze sobą. Ja patrzę na ten system jak na prosty układ fizyczny: ciepłe powietrze ma uciec górą, a świeże musi wejść z zewnątrz dokładnie tam, gdzie projekt przewidział jego dopływ. W parterówce każdy błąd w tym łańcuchu szybciej widać w praktyce, dlatego poniżej rozkładam temat na konkretne decyzje: kiedy taki układ ma sens, jak go zaprojektować i po czym poznać, że będzie działał stabilnie.

Jak działa taki układ i dlaczego parter jest wymagający

Wentylacja naturalna działa dzięki różnicy temperatur i gęstości powietrza. W skrócie: powietrze ogrzane wewnątrz domu unosi się w kanale, a jego miejsce zajmuje świeże powietrze doprowadzone z zewnątrz. Brzmi prosto, ale w praktyce siła tego zjawiska zależy od wysokości kanału, temperatury na zewnątrz i od tego, czy dom w ogóle ma gdzie „wpuścić” nowe powietrze.

Co napędza ciąg kominowy

Ja zawsze zaczynam od dwóch pytań: czy kanał ma wystarczającą wysokość i czy pozostaje w cieple. Im większa różnica temperatur między wnętrzem a zewnętrzem, tym lepszy ciąg. Dlatego zimą instalacja zwykle pracuje lepiej, a latem bywa ospała albo niemal bezwładna. W domu parterowym ten problem jest bardziej odczuwalny, bo wysokość między kratką a wylotem ponad dachem jest po prostu mniejsza niż w budynku piętrowym.

Dlaczego parterówka szybciej pokazuje błędy

Jeżeli kanał biegnie w ścianie zewnętrznej, przez zimny strych albo przez nieogrzewaną strefę, wychładza się i traci sprawność. Wtedy w grę wchodzi nie tylko słabszy ciąg, ale też ryzyko wykraplania wilgoci wewnątrz kanału. Z kolei bardzo szczelna stolarka bez nawiewu może zatrzymać cały układ, bo wentylacja grawitacyjna nie ma z czego pobrać powietrza. Właśnie dlatego w parterówce projekt wentylacji zaczyna się od architektury, a nie od samej kratki w łazience.

To prowadzi wprost do kolejnego pytania: kiedy taki układ ma sens, a kiedy lepiej od razu sięgnąć po inne rozwiązanie.

Kiedy to ma sens, a kiedy lepiej postawić na inne rozwiązanie

Nie bronię grawitacji na siłę. W dobrze ułożonym, niezbyt skomplikowanym domu może działać przyzwoicie, ale tylko pod określonymi warunkami. Jeśli inwestor chce pełnej przewidywalności, niskiej wrażliwości na pogodę i bardzo szczelnej stolarki, ja coraz częściej patrzę na układ hybrydowy albo mechaniczną wentylację nawiewno-wywiewną. Różnica polega nie na modzie, tylko na stabilności pracy.

Jest jeszcze ważny warunek bezpieczeństwa: w pomieszczeniu z paleniskiem na paliwo stałe, gazowym urządzeniem pobierającym powietrze z pomieszczenia albo układem z grawitacyjnym odprowadzeniem spalin nie wolno stosować mechanicznej wentylacji wyciągowej. To ten moment, w którym wybór systemu wentylacji przestaje być tylko kwestią komfortu, a staje się sprawą zgodności projektu z przepisami.

Jeśli dom ma działać spokojnie przez cały rok, układ wentylacji trzeba policzyć od końca: najpierw wywiew, potem nawiew. I właśnie to jest kolejny etap.

Jak zaprojektować kanały i nawiew w domu jednorodzinnym

Ja zawsze zaczynam od bilansu powietrza. Najpierw ustalam, ile powietrza trzeba usunąć z kuchni, łazienki i WC, a dopiero później dobieram nawiew do pokoi. W praktyce to ważniejsze niż sam wybór średnicy kratki, bo zbyt mały nawiew od razu zabija działanie całego układu.

Prosty przykład pokazuje skalę sprawy: jeśli w domu wychodzi kuchnia 70 m3/h, łazienka 50 m3/h i WC 30 m3/h, to razem daje 150 m3/h wywiewu. Taki bilans nie obroni się jednym przypadkowym nawiewnikiem. Trzeba rozłożyć dopływ powietrza po pokojach tak, żeby suma nawiewu odpowiadała wywiewowi i żeby każdy pokój miał sensowny dostęp do świeżego powietrza.

Przy nawiewnikach zwracam uwagę na dwie liczby. Po pierwsze, w szczelnych oknach powinny być stosowane nawiewniki z regulowanym otwarciem. Po drugie, przy całkowicie otwartym nawiewniku przepływ powinien wynosić mniej więcej 20-50 m3/h przy różnicy ciśnienia 10 Pa w układzie grawitacyjnym. To jest praktyczny punkt odniesienia przy doborze ilości nawiewników do domu.

• Nawiew najlepiej prowadzić przez górną część okna, w ościeżnicy, w skrzydle albo ponad oknem.
• Jeżeli okna są bardzo szczelne, nawiewniki stają się w praktyce koniecznością, a nie dodatkiem.
• Kanały wywiewne powinny mieć minimalny przekrój 0,016 m2, a najmniejszy wymiar prostokątnego kanału nie może być mniejszy niż 10 cm.
• W praktyce bardzo często stosuje się kanały 14 x 14 cm albo 14 x 21 cm.
• W małym domu z parterem kanał do WC powinien mieć w praktyce około 2 m przy przekroju 14 x 21 cm albo około 3 m przy 14 x 14 cm, bo zbyt krótki pion zwyczajnie nie daje zapasu ciągu.
• Kanały prowadzone w ścianach zewnętrznych albo przez zimne przestrzenie trzeba dobrze izolować.

Ja jeszcze pilnuję jednej rzeczy: wszystkie kanały w jednym domu powinny mieć możliwie zbliżoną długość. Gdy jeden pion jest wyraźnie dłuższy, może „wyciągać” mocniej niż pozostałe i wywołać niekorzystne podciśnienie albo cofkę w krótszym kanale. W parterówce takie rozjechanie parametrów wychodzi szybciej niż w budynku wyższym.

Gdy projekt jest już rozrysowany, w praktyce najwięcej problemów pojawia się nie na papierze, tylko na budowie i po wprowadzeniu się. I właśnie tam widać typowe błędy.

Najczęstsze błędy, które psują ciąg

Jeśli mam wskazać rzeczy, które najczęściej rozwalają naturalny przepływ, to zwykle nie jest to jedna wielka katastrofa. Najczęściej chodzi o kilka drobnych decyzji, które sumują się w słaby efekt. Ja traktuję je bardzo serio, bo później naprawa bywa kosztowna i mało elegancka.

Najczęstsze błędy projektowe

• Zbyt szczelne okna bez nawiewników, czyli dom praktycznie odcięty od dopływu świeżego powietrza.
• Prowadzenie kanałów w zimnych strefach bez izolacji, co osłabia ciąg i sprzyja kondensacji wilgoci.
• Zbyt krótkie piony wywiewne, szczególnie w parterówkach z niskim dachem i krótką drogą kanału ponad stropem.
• Duże różnice długości między kanałami, które powodują nierówną pracę instalacji.
• Montowanie wentylatora wyciągowego bez sprawdzenia, czy nie zaburzy pracy pozostałych kanałów.
• Przekonanie, że kratka sama „załatwi sprawę”, nawet jeśli nie ma dopływu powietrza do pokoi.
• Oczekiwanie, że układ będzie działał tak samo zimą i latem.

Przeczytaj również: Ciąg kominowy - m/s czy Pa? Jak to mierzyć i poprawić?

Jak sprawdzam działanie po uruchomieniu

• Patrzę, czy przy zamkniętych oknach kratki rzeczywiście pracują, a nie tylko „wyglądają” na aktywne.
• Sprawdzam kuchnię, łazienkę i WC osobno, bo jeden poprawny kanał nie oznacza, że cały dom jest dobrze wentylowany.
• Kontroluję, czy po włączeniu lokalnego wyciągu nie pojawia się zapach albo cofka w innych pomieszczeniach.
• Oceniając dom zimą, biorę pod uwagę to, że ciąg bywa wtedy lepszy niż przy odwilży czy w upałach.
• Jeśli wywiew działa tylko przy uchylonym oknie, to dla mnie jasny sygnał, że nawiew jest za słaby albo źle rozplanowany.

Ja nie oceniam takiej instalacji po jednym szybkim teście z kartką papieru. To zbyt uproszczone. Bardziej wiarygodny jest ogląd całego układu: czy powietrze ma skąd wejść, którędy przechodzi i gdzie finalnie wychodzi. Jeśli ten łańcuch jest pełny, wentylacja ma szansę działać; jeśli nie, zaczynają się zapachy, wilgoć i losowe cofki.

Właśnie dlatego przy nowej parterówce najwięcej daje dobre rozpisanie projektu jeszcze przed wyborem stolarki i detali wykonawczych. To najprostszy sposób, żeby nie poprawiać instalacji po zamknięciu budowy.

Co zaplanowałbym od razu w nowej parterówce

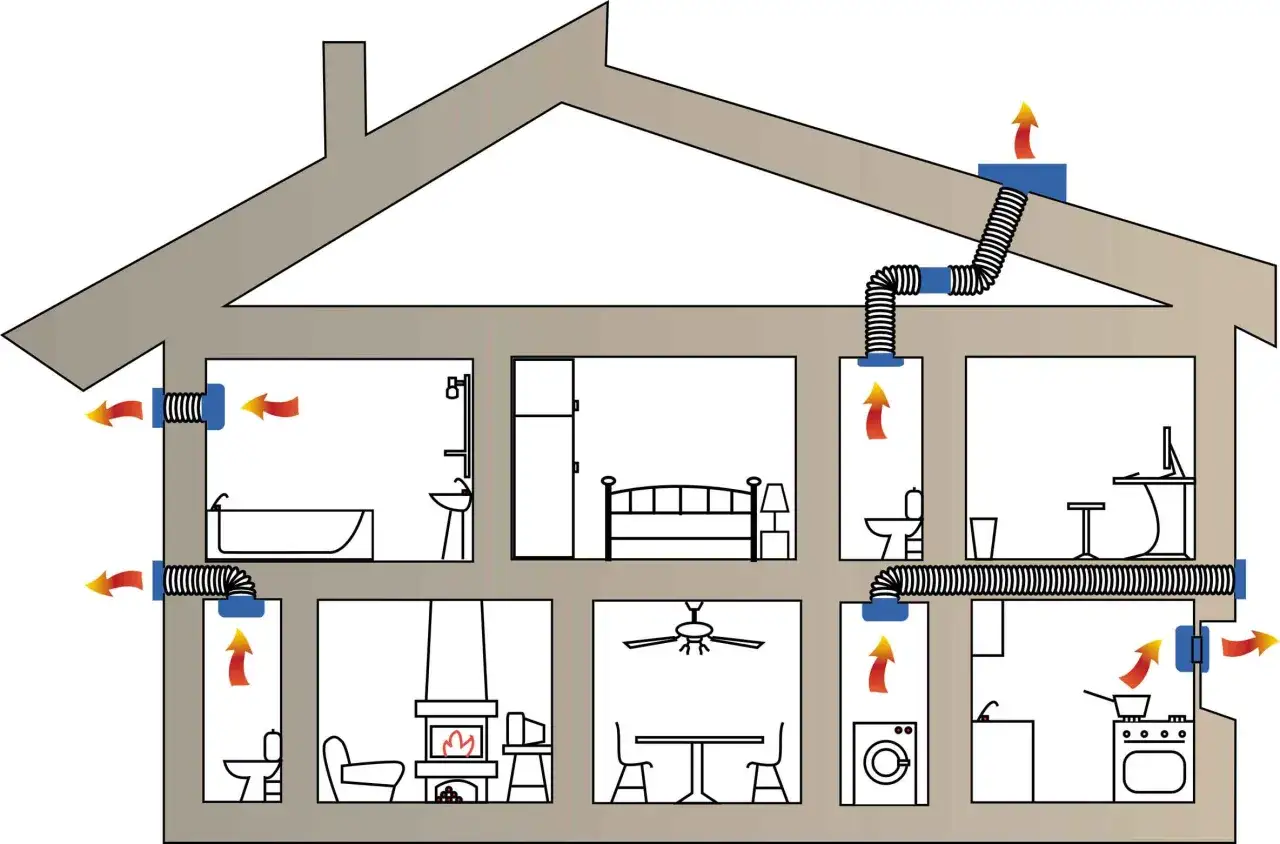

Gdybym miał projektować taki dom od zera, od razu rezerwowałbym miejsce na nawiew w pokojach, prowadzenie kanałów w cieplejszej części budynku i prosty układ przepływu: pokoje jako strefa dopływu, a kuchnia, łazienka i WC jako strefa wywiewu. To jest mniej efektowne niż katalogowe wizualizacje, ale w praktyce działa najlepiej.

• Planowałbym kanały tak, by były możliwie krótkie, ale nie „na styk”.
• Unikałbym prowadzenia przewodów przez nieogrzewane fragmenty domu bez porządnej izolacji.
• Zakładałbym nawiewniki już na etapie projektu okien, a nie jako późniejszy dodatek.
• Sprawdzałbym, czy szczelność stolarki nie jest zbyt wysoka jak na wybrany system wentylacji.
• Przy domu z większymi wymaganiami komfortu zostawiłbym miejsce na rozwiązanie hybrydowe albo mechaniczne.

W parterowym domu wygrywa nie najbardziej widowiskowy detal, tylko konsekwencja: sensowny nawiew, właściwy przepływ między pomieszczeniami i kanały, które nie wychładzają się po drodze. Jeśli te warunki są spełnione, naturalna wentylacja może działać przyzwoicie; jeśli nie, nawet ładny komin nie uratuje całości.
