W dobrze zaprojektowanym domu wyciąg powietrza nie może być przypadkowy, zwłaszcza gdy kanał ma pracować w stropie lub pod sufitem podwieszanym. Wentylacja grawitacyjna w suficie ma sens wtedy, gdy pomaga odprowadzać ciepłe i wilgotne powietrze możliwie najkrótszą drogą do pionowego kanału, a nie wtedy, gdy próbuje zastąpić cały projekt instalacji. Poniżej rozkładam temat na warunki działania, zasady montażu, typowe błędy i sytuacje, w których lepiej wybrać inne rozwiązanie.
Najważniejsze zasady, które decydują, czy taki układ będzie działał
- W wentylacji grawitacyjnej kluczowy jest pionowy ciąg, więc długie poziome odcinki w stropie osłabiają działanie systemu.
- Przewód powinien mieć co najmniej 0,016 m² przekroju, czyli 160 cm², a najmniejszy wymiar nie powinien spadać poniżej 10 cm.
- Powietrze musi mieć skąd napłynąć do pomieszczenia, najczęściej przez podcięcie drzwi lub kratkę transferową o łącznym prześwicie około 220 cm².
- Najlepiej sprawdza się w łazienkach, WC, kuchniach i na ostatniej kondygnacji, gdy kratka może być połączona z pionem bez skomplikowanych obejść.
- Jeśli budynek jest bardzo szczelny albo kanał w stropie ma zbyt dużo załamań, sama grawitacja zwykle nie wystarczy.
Jak działa wywiew w stropie i kiedy ma sens
Ja patrzę na ten układ tak: to nie jest instalacja, która „robi się sama”, tylko system oparty na różnicy temperatur, gęstości powietrza i wysokości kanału. Ciepłe, wilgotne powietrze z łazienki, kuchni albo WC unosi się ku górze, trafia do punktu wywiewnego, a potem przez pionowy przewód uchodzi ponad dach. Jeśli po drodze dorzucisz długi odcinek poziomy, kilka ostrych kolan albo zbyt mały przekrój, ciąg od razu słabnie.

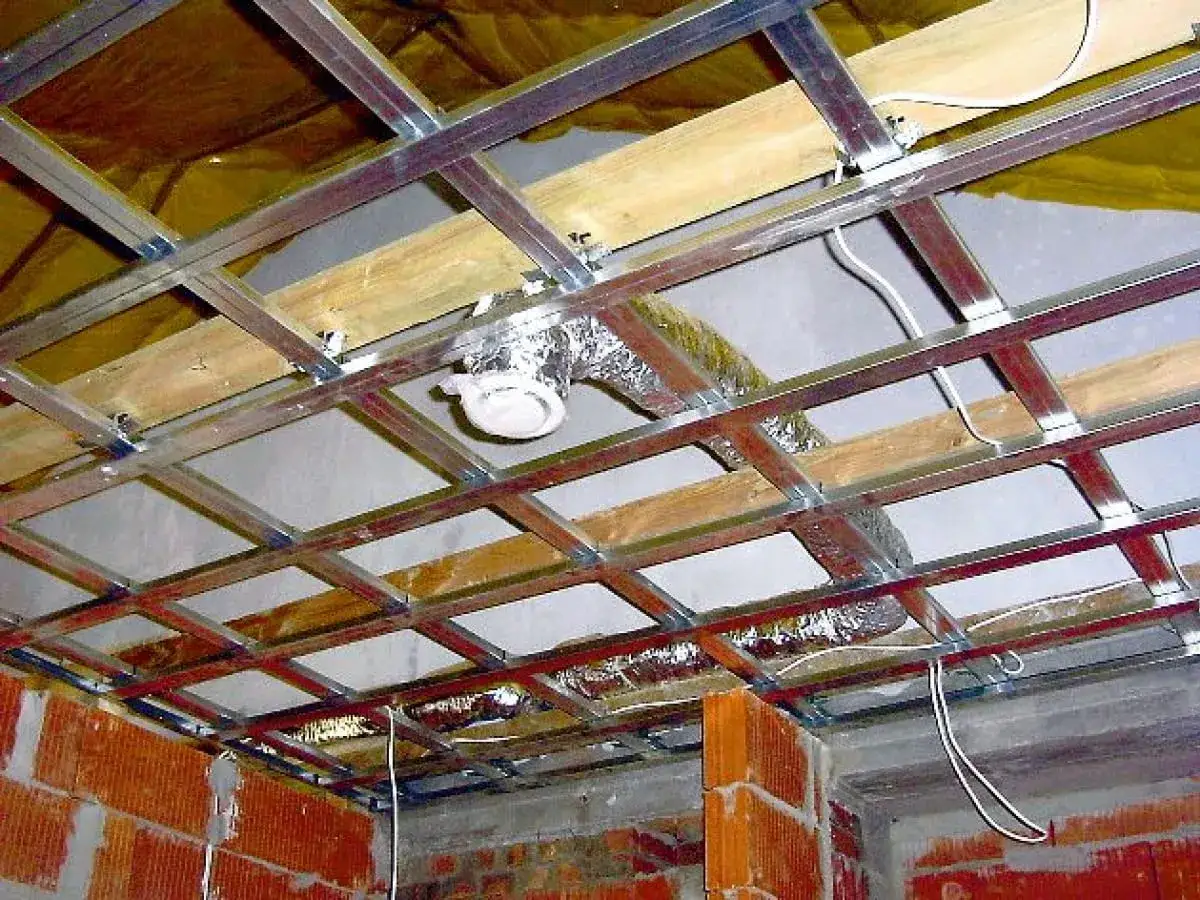

To właśnie dlatego zabudowa pod stropem może być tylko częścią rozwiązania. Sufit podwieszany dobrze ukrywa krótki odcinek przewodu i kratkę, ale nie zastępuje pionu. W praktyce najlepiej sprawdza się tam, gdzie kanał wywiewny można podnieść możliwie krótko do szachtu albo do przewodu prowadzonego w kierunku dachu. W domu szczelnym i mocno docieplonym sama grawitacja bywa zbyt kapryśna, więc już na tym etapie trzeba zdecydować, czy układ ma realną szansę pracować stabilnie.
Najczęściej taki wywiew planuje się w łazience, osobnym WC, pralni, garderobie albo kuchni, czyli tam, gdzie wilgoć i zapachy zbierają się najszybciej. To dobry punkt wyjścia, ale bez właściwego projektu nie ma mowy o pewnym działaniu.
Co trzeba przewidzieć w projekcie, zanim zamkniesz sufit
Największy błąd widzę zwykle nie przy samym montażu, tylko wcześniej, na etapie decyzji „to się jakoś zmieści”. W wentylacji grawitacyjnej nie ma miejsca na improwizację: przekrój kanału, jego długość, liczba załamań i dopływ powietrza muszą się zgadzać, inaczej sufit stanie się tylko dekoracją nad niesprawnym kanałem.
| Element | Bezpieczne założenie projektowe | Co się dzieje, gdy je zignorujesz |
|---|---|---|
| Przekrój kanału | Minimum 0,016 m², czyli 160 cm², a najmniejszy wymiar co najmniej 10 cm. | Rośnie opór, ciąg słabnie i wywiew zaczyna działać nierówno. |
| Przebieg przewodu | Jak najbardziej pionowo; odchylenie tylko w niewielkim zakresie, bez poziomych odcinków. | W stropie robi się kieszeń oporów i system działa losowo. |
| Dopływ powietrza | Podcięcie drzwi lub kratka transferowa o łącznym prześwicie około 220 cm². | Kanał nie ma skąd „zassać” powietrza i stoi w miejscu. |
| Lokalizacja punktu wywiewnego | W górnej strefie pomieszczenia, zwykle możliwie blisko sufitu. | Przewietrzenie jest słabsze, a wilgoć zbiera się pod stropem. |
| Konstrukcja stropu | Bez kolizji ze zbrojeniem, izolacją i instalacjami w suficie. | Ryzykujesz błędy wykonawcze i kosztowne poprawki. |
Jeśli okna są bardzo szczelne, bez nawiewników albo innego kontrolowanego dopływu powietrza nawet poprawny kanał nie będzie pracował tak, jak powinien. To właśnie nawiew jest drugą połową układu, o której często się zapomina, bo kratka wywiewna jest widoczna, a ruch powietrza „do środka” już nie. W praktyce kontrolowany nawiew w oknach bywa równie ważny jak sam wywiew.
Dopiero po takim sprawdzeniu ma sens wiercenie, obudowa i wykończenie, bo montaż bez planu zwykle kończy się poprawkami.
Jak wygląda montaż bez psucia ciągu
W praktyce montaż dzielę na cztery etapy: trasę, osadzenie, uszczelnienie i test. Nie robię z tego wielkiej filozofii, ale każda z tych czynności ma znaczenie dla późniejszego ciągu. W układzie grawitacyjnym nie ma miejsca na efektowne, ale oporowe detale.
Wyznacz najkrótszą możliwą drogę do pionu
Jeśli kratka ma trafić do sufitu podwieszanego, za nią i tak powinien zostać krótki, prosty odcinek prowadzący do kanału pionowego. Każde dodatkowe kolano, zwężka albo niepotrzebne obejście podnosi opory. W praktyce lepiej zrezygnować z „ładnego” prowadzenia, jeśli ma ono oznaczać serpentynę w stropie. Dla grawitacji prostota jest ważniejsza niż estetyczna gimnastyka przewodu.

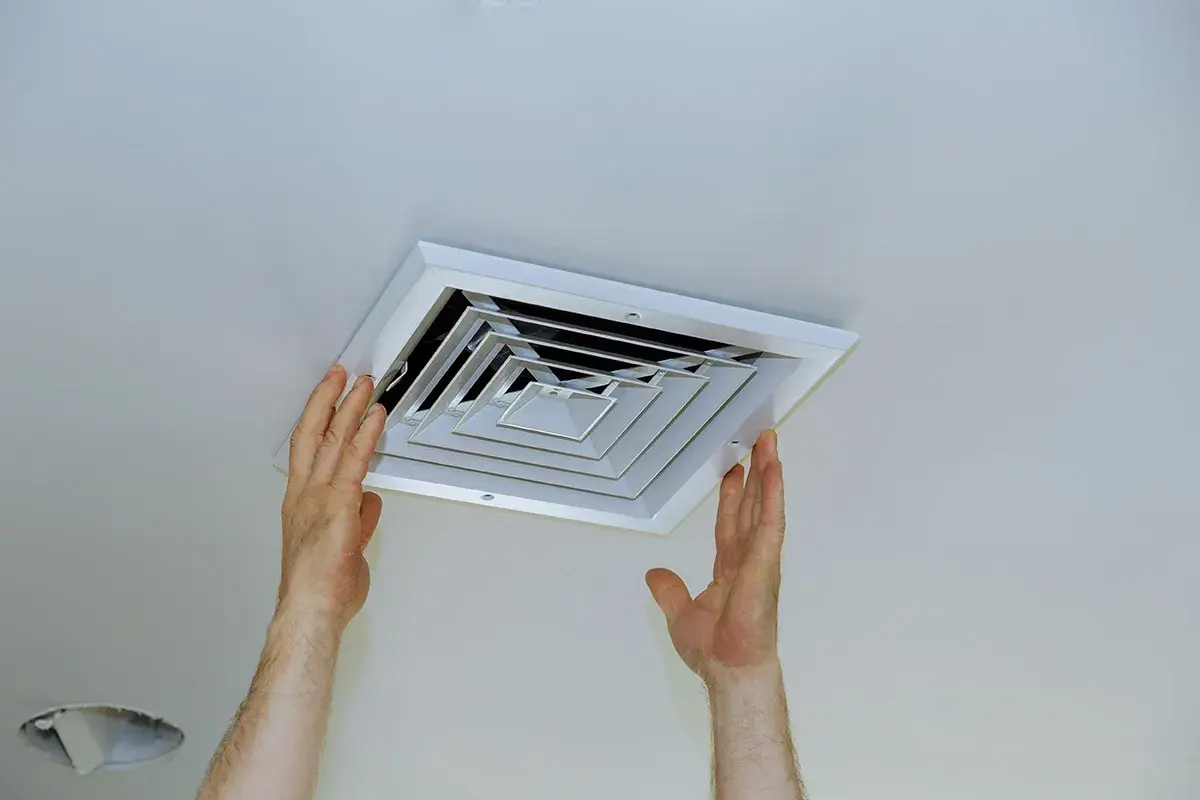

Osadź kratkę tak, by nie dławić przepływu
Kratka wywiewna powinna pracować w górnej strefie pomieszczenia, bo tam zbiera się najcieplejsze i najbardziej wilgotne powietrze. Nie zasłaniaj jej listwą, szafką, gęstą zabudową ani dekoracyjną ramką, która zmniejsza pole czynne. W łazience i kuchni to szczególnie ważne, bo źle ustawiony punkt wywiewny potrafi działać „na papierze”, a w praktyce prawie nie zbiera pary.
Uszczelnij obudowę i zostaw dostęp serwisowy
Przestrzeń nad sufitem podwieszanym nie może zamienić się w przypadkową komorę, w której powietrze krąży bez kontroli. Jeśli kanał biegnie przez zabudowę, połączenia muszą być szczelne, a elementy dostępne do przeglądu. Nie chodzi o to, by wszystko otwierać codziennie, ale żeby można było sprawdzić stan kanału, oczyścić kratkę i usunąć ewentualne zabrudzenia bez rozkuwania wykończenia.
Przeczytaj również: Problem z osłonkami zawiasów okiennych? Rozwiąż go sam!
Sprawdź ciąg po zamknięciu sufitu
Test po montażu jest prosty, ale skuteczny. Kartka papieru albo lekki dymek pokażą od razu, czy kanał w ogóle ciągnie. Jeśli kratka nie reaguje, nie czekam na „samozagęszczenie” instalacji po tygodniu użytkowania, tylko szukam przyczyny: za mały dopływ powietrza, za długi odcinek, zbyt chłodny przewód albo zły przekrój. To właśnie na tym etapie wychodzą najtańsze do naprawy błędy.
Gdy montaż zamyka się już na etapie zabudowy, łatwo przegapić jeden detal i potem wracać do rozbiórki. Dlatego po technice montażu od razu warto przejść do tego, co najczęściej psuje cały efekt.
Najczęstsze błędy, które osłabiają ciąg
W takich instalacjach powtarza się kilka bardzo konkretnych pomyłek. Nie są spektakularne, ale każda z nich potrafi zabić działanie całego układu.
- Zbyt długi odcinek poziomy - w wentylacji grawitacyjnej nie wybacza się płaskich tras. Nawet jeśli kanał „mieści się” w stropie, to jeszcze nie znaczy, że będzie działał poprawnie.
- Za mały dopływ powietrza - szczelne drzwi i brak nawiewników kończą się tym, że kratka nie ma z czego wyciągać powietrza. Wtedy wilgoć zostaje w środku.
- Załamania i przewężenia - każdy łuk, redukcja albo przypadkowe zwężenie zwiększa opór. W grawitacji to dużo groźniejsze niż w instalacji mechanicznej.
- Ukrycie kratki za zabudową - estetyka nie może odcinać przepływu. Jeśli powietrze ma przed sobą przeszkodę, całe rozwiązanie traci sens.
- Brak odporności na warunki pogodowe - w bezwietrzne, ciepłe dni ciąg bywa bardzo słaby. To nie musi oznaczać błędu wykonania, tylko ograniczenie samej metody.
- Próba „ratowania” systemu wentylatorem bez projektu - przypadkowe dołożenie wentylatora do kanału grawitacyjnego potrafi popsuć pracę całego pionu, zamiast ją poprawić.
Jeżeli po takiej analizie widzisz, że kanał musiałby iść zbyt długo w poziomie, sensownie jest porównać grawitację z układem hybrydowym albo mechanicznym. W wielu domach to właśnie ten moment przesądza o wyborze technologii.
Grawitacja, hybryda czy mechanika w suficie
Nie traktuję tych trzech rozwiązań jak konkurencji w prostym znaczeniu. Każde ma swoje miejsce, ale każde wymaga też innego poziomu akceptacji dla kosztu, hałasu, sterowania i zależności od pogody. Jeśli ktoś chce po prostu „mieć kratkę w suficie”, to jeszcze nie znaczy, że powinien iść w klasyczną grawitację.
| Rozwiązanie | Mocne strony | Ograniczenia | Kiedy wybieram |
|---|---|---|---|
| Grawitacyjna | Prosta, tania i bez prądu. | Zależna od pogody, szczelności budynku i wysokości kanału. | Gdy jest sensowny pion, krótka trasa i dobry nawiew. |
| Hybrydowa | Stabilniejszy ciąg i mniejsze wahania pracy. | Wyższy koszt i dodatkowe elementy. | Gdy grawitacja jest blisko granicy działania, ale da się ją wzmocnić. |
| Mechaniczna z odzyskiem ciepła | Najlepsza kontrola, przewidywalność i niezależność od pogody. | Najwyższy koszt, potrzeba projektu i serwisu. | W nowych, szczelnych domach i przy gruntownych przebudowach. |
Jeśli chodzi o koszty, sam osprzęt jest relatywnie tani: prosta kratka to zwykle kilkanaście złotych, modele z kołnierzem albo lepszym wykończeniem kosztują więcej, a montaż pojedynczego elementu potrafi dojść do około 150-200 zł. Prawdziwy wydatek zaczyna się przy przeróbce stropu, obudowie kanału, izolacji i odtworzeniu wykończenia, bo wtedy płacisz już nie za kratkę, tylko za całą ingerencję w budynek. W takim remoncie budżet często szybko wchodzi w kilka tysięcy złotych.
To dlatego nie wybieram rozwiązania wyłącznie po cenie kratki. Liczy się cały układ, a nie sam widoczny element w suficie.
Co sprawdzam przed zabudową sufitu, żeby nie poprawiać instalacji po wykończeniu
Przed zamknięciem sufitu robię prostą listę kontrolną. Ona nie jest efektowna, ale oszczędza najwięcej nerwów, bo pozwala wyłapać problemy wtedy, gdy jeszcze da się je naprawić bez demolki.
- Czy kanał ma możliwie prostą, pionową trasę do wylotu.
- Czy dopływ powietrza do pomieszczenia jest zapewniony przez drzwi albo nawiewniki.
- Czy kratka nie będzie zasłonięta przez szafkę, dekorację lub zabudowę.
- Czy przewód i połączenia są szczelne oraz dostępne do przeglądu.
- Czy układ nadal ma sens w porównaniu z mechaniką albo hybrydą.
Jeżeli odpowiedź na dwa pierwsze pytania brzmi „tak”, a trasa jest krótka i bez dziwnych załamań, taki układ ma szansę działać rozsądnie i bez większych niespodzianek. Jeśli jednak już na etapie projektu widzisz, że kanał musiałby biec długo w poziomie, a dom jest mocno uszczelniony, uczciwiej jest od razu przewidzieć system mechaniczny albo hybrydowy niż liczyć na to, że strop sam rozwiąże problem.
