W wentylacji grawitacyjnej najważniejszy nie jest sam fakt, że jest „rura”, tylko to, czy przewód ma gładkie ścianki, stabilny pion i odpowiedni przekrój. Najczęściej pytanie brzmi nie o sam komin, lecz o to, jakie rury do wentylacji grawitacyjnej sprawdzą się w konkretnym domu: nowym, modernizowanym albo po prostu z problemem wilgoci. Poniżej rozbieram temat na czynniki praktyczne: od materiału, przez średnicę, po błędy, które potrafią zepsuć nawet dobrze wyglądającą instalację.
Najważniejsze decyzje przy doborze przewodów
- Najbezpieczniej sprawdzają się sztywne, gładkie kanały pionowe: ceramiczne, keramzytobetonowe albo stalowe spiro w istniejących zabudowach.
- Nie wybieraj przewodu „na oko” - liczy się przekrój, długość, pion i brak przewężeń.
- Do grawitacji nie pasują długie odcinki poziome, elastyczne flexy i przypadkowe rury kanalizacyjne jako standardowy kanał wywiewny.
- Bez dopływu powietrza z zewnątrz nawet dobry kanał nie zadziała, dlatego nawiewniki i szczeliny pod drzwiami są częścią systemu.
- W nowym domu lepiej zaplanować cały pion od razu, niż później ratować się kompromisami na poddaszu.
Jakie rury do wentylacji grawitacyjnej wybrać do domu
Jeśli miałbym odpowiedzieć krótko, wybrałbym sztywny, gładki i możliwie prosty kanał wywiewny, a nie przypadkową rurę „od wszystkiego”. W nowym domu najrozsądniejsze są systemowe kanały kominowo-wentylacyjne z ceramiki albo keramzytobetonu, bo od początku są projektowane pod pionowy przepływ powietrza. W modernizacji częściej wygrywa stal ocynkowana typu spiro, bo łatwiej ją dopasować do istniejącego szachtu albo zabudowy na poddaszu.
Ja nie traktowałbym zwykłych rur kanalizacyjnych PVC jako domyślnego rozwiązania do kanału grawitacyjnego. Kuszą ceną i dostępnością, ale w praktyce zbyt łatwo z nich zrobić układ z załamaniami, przewężeniami i słabym ciągiem. W wentylacji naturalnej nie chodzi o to, by coś „dało się połączyć”, tylko o to, by powietrze miało jak najmniejszy opór na całej drodze od kratki do wylotu ponad dachem.
Dobry wybór zależy więc nie tylko od materiału, ale też od tego, gdzie kanał ma biec i jaką długość ma pokonać. Z tego powodu warto najpierw porównać materiały, a dopiero potem kupować elementy.
Materiały, które naprawdę się sprawdzają
W praktyce budowlanej spotykam kilka sensownych opcji, ale nie wszystkie są równie dobre w każdej sytuacji. Poniższa tabela upraszcza wybór bez sztucznego marketingu.
| Materiał | Kiedy ma sens | Mocne strony | Ograniczenia |
|---|---|---|---|

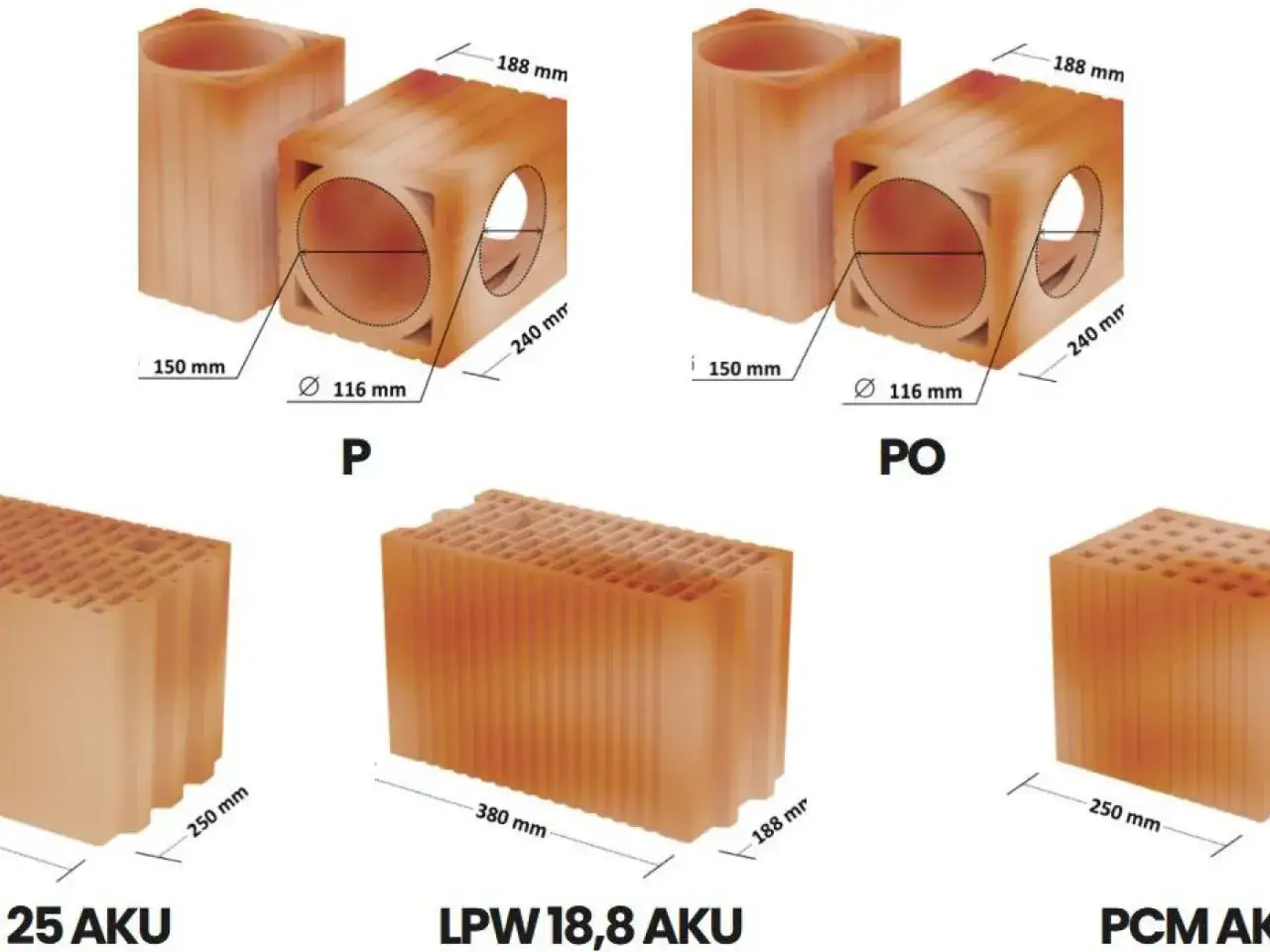

| Ceramika | Nowy dom, komin systemowy, pion prowadzony od projektu | Trwałość, odporność na temperaturę, stabilny przekrój, dobre warunki dla ciągu | Mniej elastyczna przy modernizacji, wymaga poprawnego zaprojektowania całego pionu |
| Keramzytobeton | Dom jednorodzinny, szybki montaż kanałów wentylacyjnych | Dobry kompromis między ceną, masą i parametrami użytkowymi | Wymaga starannego wykonania i pilnowania ciągłości przekroju |
| Stal ocynkowana spiro | Modernizacja, szacht, poddasze, miejsca z ograniczoną przestrzenią | Gładkie wnętrze, sztywność, łatwy montaż, łatwe prowadzenie przez zabudowę | W chłodnych strefach trzeba dobrze rozwiązać izolację, inaczej rośnie ryzyko wychłodzenia i skraplania |
| Cegła lub kanał murowany | Starsze budynki, tradycyjne rozwiązania kominowe | Solidność, duża bezwładność, rozwiązanie dobrze znane w praktyce wykonawczej | Wymaga większej precyzji wykonania, a chropowatość wnętrza bywa problemem dla ciągu |
| Zwykłe PVC kanalizacyjne | Tylko wyjątkowo i wyłącznie przy bardzo świadomym projekcie | Tanie i lekkie | To nie jest mój pierwszy wybór do kanału wywiewnego; łatwo o błędy, przewężenia i słaby odbiór całego rozwiązania |
Jeżeli kanał ma przechodzić przez zimne poddasze, sama stal nie wystarczy. W takim miejscu dużo ważniejsze od nazwy materiału staje się to, czy przewód jest izolowany i czy nie łapie niepotrzebnych strat ciepła. Właśnie dlatego przy doborze materiału zawsze patrzę na całość trasy, a nie tylko na fragment widoczny przy kratce.
Skoro materiał jest już uporządkowany, trzeba jeszcze sprawdzić, czy kanał ma w ogóle właściwy przekrój i długość. To często ważniejsze niż sam typ rury.
Średnica i przekrój ważniejsze niż marka
W wentylacji grawitacyjnej nie ma miejsca na dobór „na oko”. W praktyce liczą się dwa progi: pole przekroju kanału nie powinno być mniejsze niż 0,016 m², a najmniejszy wymiar kanału prostokątnego nie powinien spadać poniżej 10 cm. Dlatego w domach jednorodzinnych bardzo często pojawiają się kanały 14 x 14 cm, choć to nadal tylko punkt wyjścia, a nie uniwersalna recepta.
Żeby było czytelniej, zestawiam najważniejsze parametry w prosty sposób:
| Parametr | Praktyczny próg | Co to oznacza w realnym projekcie |
|---|---|---|
| Pole przekroju kanału | Minimum 0,016 m² | Zbyt mały przekrój dusi przepływ i utrudnia uzyskanie stabilnego ciągu |
| Najmniejszy wymiar prostokąta | Co najmniej 10 cm | Węższe kanały stają się zbyt oporowe |
| Typowy przekrój startowy | 14 x 14 cm lub większy | Częsty wybór w domach, ale końcowy wymiar zależy od długości i liczby załamań |
| Odchylenie od pionu | Do 30° | Większe załamania osłabiają ciąg i nie są dobrym pomysłem |
| Jeden kanał | Jedno pomieszczenie | Łączenie kilku pomieszczeń do jednego przewodu zwykle kończy się niestabilną pracą |
Jeśli miałbym podać jedną praktyczną zasadę, brzmiałaby tak: lepiej większy, prostszy i dobrze poprowadzony kanał niż zbyt mały przewód z „optymalizacją” po drodze. W grawitacji nie wygrywa sprytna oszczędność materiału, tylko fizyka przepływu.
Sam przekrój nadal nie wystarczy, jeśli przewód ma zbędne załamania albo biegnie przez nieogrzewaną przestrzeń. Tu wchodzą w grę pion, gładkość i izolacja.
Pion, gładkość i izolacja decydują o ciągu
Największy błąd, jaki widzę w praktyce, to próba „dopasowania” wentylacji grawitacyjnej do architektury zamiast odwrotnie. Kanał powinien iść możliwie pionowo, bez poziomych odcinków, bo każde załamanie zwiększa opory i osłabia ciąg kominowy. W dobrze zaprojektowanym układzie nie ma miejsca na długie, poziome „leżaki” prowadzone po poddaszu tylko po to, żeby dojść do najbliższego komina.
Wnętrze kanału też ma znaczenie. Gładka ściana stawia mniejszy opór niż powierzchnia chropowata, dlatego w wentylacji naturalnej zyskują rozwiązania prefabrykowane i sztywne. Jeśli przewód przebiega przez zimną strefę, izolacja przestaje być dodatkiem, a staje się warunkiem działania. Bez niej powietrze stygnie, ciąg słabnie, a para wodna może się wykraplać wewnątrz przewodu.
W praktyce oznacza to prostą rzecz: dobry materiał można zepsuć złym prowadzeniem, a przeciętny materiał poprawić tylko częściowo starannym montażem. Dlatego przed zakupem warto przeanalizować nie tylko samą rurę, ale także trasę, otoczenie cieplne i miejsce wyprowadzenia ponad dach.
To prowadzi do drugiego elementu, o którym wiele osób zapomina: nawet najlepszy kanał nie zadziała bez odpowiedniego dopływu świeżego powietrza.
Bez dopływu świeżego powietrza nawet dobra rura nie zadziała
W wentylacji grawitacyjnej powietrze musi skądś napłynąć do środka, inaczej nie ruszy żaden ciąg. Jeżeli dom ma szczelne okna, a przy tym brak nawiewników, system bardzo często zaczyna działać słabo albo niestabilnie. Właśnie dlatego w nowoczesnej stolarce okiennej tak ważne są nawiewniki okienne albo inne kontrolowane źródło dopływu powietrza.
Ja najczęściej patrzę na to jak na cały układ, a nie pojedynczy element. Powietrze powinno płynąć z pokoi do kuchni i łazienki, a nie odwrotnie, dlatego trzeba też zapewnić swobodny przepływ między pomieszczeniami. Pomagają w tym choćby odpowiednie podcięcia drzwi i sensownie zaprojektowane kratki wentylacyjne, umieszczone możliwie blisko sufitu, zwykle nie niżej niż kilkanaście centymetrów od niego.Jeśli chodzi o praktykę domową, dobrze sprawdzają się nawiewniki ciśnieniowe lub higrosterowane, bo ograniczają przypadkowe przewietrzanie i lepiej współpracują z naturalnym ciągiem. Sam kanał bez dopływu powietrza to tylko połowa instalacji. Z tego właśnie powodu wiele „niewyjaśnionych” problemów z wilgocią wcale nie wynika z rury, tylko z uszczelnienia budynku.
Gdy już wiemy, co działa, łatwiej wskazać typowe błędy, które potrafią zabić nawet dobrze rozpoczętą inwestycję.
Najczęstsze błędy, które psują wentylację grawitacyjną
- Dobór zbyt małej średnicy - kanał wygląda niegroźnie, ale dusi przepływ i daje słaby ciąg.
- Poziome odcinki lub duże odchylenia od pionu - to najczęstszy powód nieskutecznej wentylacji naturalnej.
- Stosowanie elastycznych, karbowanych przewodów jako głównego kanału - zwiększają opory i są dobrym pomysłem tylko tam, gdzie projekt wprost na to pozwala.
- Brak izolacji w zimnej strefie - przewód wychładza się, ciąg słabnie, a w środku pojawia się wilgoć.
- Łączenie kilku pomieszczeń w jeden kanał - w praktyce powoduje chaos przepływu i trudny do przewidzenia efekt końcowy.
- Brak nawiewu - szczelne okna bez dopływu świeżego powietrza potrafią całkowicie zdławić system.
- Zwężenia na kratkach i zbyt „ciasne” osłony - wyglądają estetycznie, ale ograniczają przepływ bardziej, niż się wydaje.
Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, byłby to poziomy odcinek prowadzony „na raty”. Takie rozwiązanie zwykle próbuje naprawić problem lokalnie, a w rzeczywistości psuje cały układ. Lepiej od razu zrobić krótszy, prostszy i poprawny kanał niż później walczyć z konsekwencjami.
Na tym etapie można już dość precyzyjnie powiedzieć, co wybrałbym w nowym domu, a co w modernizacji starej wentylacji.
Co wybrałbym w nowym domu, a co przy modernizacji
W nowym budynku postawiłbym na systemowy kanał kominowo-wentylacyjny, najlepiej z ceramiki albo keramzytobetonu, z od razu przewidzianą trasą, wylotem ponad dach i doprowadzeniem powietrza przez nawiewniki. To rozwiązanie jest najmniej przypadkowe: wszystko ma swoje miejsce, a projektant może od razu policzyć przekrój i wysokość kanału zamiast liczyć na szczęście.
Przy modernizacji częściej wybieram stal ocynkowaną spiro albo gotowy system do zabudowy, bo pozwala ominąć ograniczenia istniejącej konstrukcji. Jeśli nie ma miejsca na prawidłowy pion, lepiej czasem dobudować nowy kanał niż wciskać wentylację w niekorzystną geometrię. W starym budynku często zaczynam jednak od prostszej rzeczy: sprawdzenia drożności kanału, oceny nawiewu i usunięcia przewężeń przy kratce.
Gdybym miał zamknąć temat w jednej praktycznej zasadzie, powiedziałbym tak: wybierz sztywny, gładki i pionowy kanał o właściwym przekroju, a potem dopilnuj dopływu powietrza. Dopiero taki zestaw daje realną szansę na stabilną wentylację grawitacyjną, a nie tylko na poprawny wygląd instalacji.
