Gabaryty centrali wentylacyjnej decydują o czymś więcej niż tylko o tym, czy urządzenie zmieści się w pralni albo na poddaszu. Od tego zależą też długość kanałów, wygoda serwisu, poziom hałasu i to, czy cały system da się sensownie ukryć w bryle domu. W praktyce najczęściej przegrywa nie sama wydajność, lecz zbyt ciasno zaplanowana przestrzeń montażowa.
W tym artykule pokazuję, jakie rozmiary mają najczęściej spotykane rekuperatory, czym różnią się modele płaskie, kompaktowe i ścienne oraz jak sprawdzić, ile miejsca naprawdę trzeba zostawić wokół urządzenia. Dorzucam też konkretne liczby, bo przy rekuperacji centymetry potrafią być ważniejsze niż marketingowa nazwa serii.
Najważniejsze liczby, które warto znać przed wyborem centrali
- Płaskie jednostki do sufitu podwieszanego zaczynają się już od około 170-242 mm wysokości, ale nadal potrzebują miejsca na kanały i serwis.
- Kompaktowe centrale do pralni, szafy lub pomieszczenia technicznego często mają około 500-780 mm szerokości i 550-770 mm głębokości.
- Modele ścienne i decentralne są znacznie mniejsze w samym module montażowym, ale nie zastępują pełnej centrali kanałowej.
- Przy doborze nie patrzę tylko na obudowę, lecz także na króćce, odpływ skroplin, dostęp do filtrów i promień potrzebny do otwarcia frontu.
- Im większa wydajność, tym zwykle większe gabaryty albo wyższa masa, choć układ konstrukcyjny potrafi mocno zmienić proporcje.
Jakie gabaryty mają rekuperatory w praktyce
Najprościej mówiąc: nie ma jednego „standardowego” rozmiaru. Inaczej wygląda ścienny rekuperator do pojedynczego pomieszczenia, inaczej płaska centrala pod sufitem podwieszanym, a jeszcze inaczej kompaktowa jednostka do domu jednorodzinnego. Różnice są na tyle duże, że przy wstępnym planowaniu zawsze zaczynam od typu urządzenia, a dopiero później patrzę na wydajność.
W katalogach producentów dobrze widać tę rozpiętość. Jedne urządzenia mają wysokość niewiele ponad 20 cm, inne zajmują już pełnoprawną szafkę techniczną. To właśnie dlatego sama fraza o wymiarach rekuperatora nie wystarcza, jeśli nie doprecyzuje się, czy chodzi o model ścienny, podwieszany, pionowy czy kompaktowy.
| Typ urządzenia | Przykładowy wymiar | Co to oznacza w praktyce |
|---|---|---|
| Ścienny, decentralny | ok. 164 x 46 x 300-570 mm lub 218 x 51 x 300-570 mm | Wersja przechodząca przez ścianę, bez klasycznej instalacji kanałowej. Liczy się przede wszystkim grubość przegrody i miejsce na element zewnętrzny. |
| Płaski do sufitu podwieszanego | 500 x 800 x 170 mm lub 550 x 930 x 200 mm | Dobry wybór tam, gdzie liczy się niska wysokość urządzenia, ale trzeba zostawić przestrzeń nad sufitem i dostęp serwisowy od frontu. |
| Smukły podwieszany | od 685 x 242 mm do 1081 x 387 mm | Wysokość jest mała, za to przy większej wydajności rośnie szerokość. Taki układ sprawdza się w ograniczonych stropach. |
| Kompaktowy poziomy | 780 x 560 x 550 mm | Rozsądny kompromis do pralni, garderoby albo pomieszczenia technicznego. Zajmuje mniej miejsca niż duża centrala, ale nadal wymaga sensownej wnęki. |
| Pionowy kompaktowy | 670 x 260 x 770 mm | Dobrze wykorzystuje wąską przestrzeń przy ścianie, ale trzeba przewidzieć wysokość i wygodny dostęp do filtra oraz króćców. |
Z tego widać jedną rzecz bardzo wyraźnie: wydajność nie przekłada się wprost na jeden uniwersalny rozmiar. Dwie centrale o podobnym przepływie mogą mieć zupełnie inny układ obudowy, bo jedna jest projektowana pod niski sufit, a druga pod ustawienie w pionie. I właśnie dlatego przy doborze zawsze patrzę na bryłę urządzenia, a nie tylko na katalogowe m3/h.
To prowadzi do kolejnego pytania, które pojawia się niemal od razu: co w urządzeniu rośnie razem z gabarytem, a co jest tylko efektem innego układu konstrukcyjnego?
Od wydajności do gabarytu
W domach jednorodzinnych najczęściej spotykam centrale w zakresie mniej więcej 150-350 m³/h. Przy takich parametrach można jeszcze znaleźć modele dość kompaktowe, ale im większa wydajność i im więcej funkcji dodatkowych, tym częściej rośnie masa, szerokość albo głębokość obudowy. To nie jest sztywna reguła, raczej praktyczna zależność, którą widać w katalogach.
Dobry przykład to różnica między smukłym modelem 250 m³/h o wymiarach 685 x 242 mm i masie 25,5 kg a większym wariantem 1000 m³/h, który ma już 1081 x 387 mm i 75 kg. Podobnie kompaktowa centrala 300 m³/h może mieć około 765 x 677 x 564 mm i ważyć 38 kg. To są urządzenia z tej samej rodziny zastosowań, ale zupełnie innej skali zabudowy.

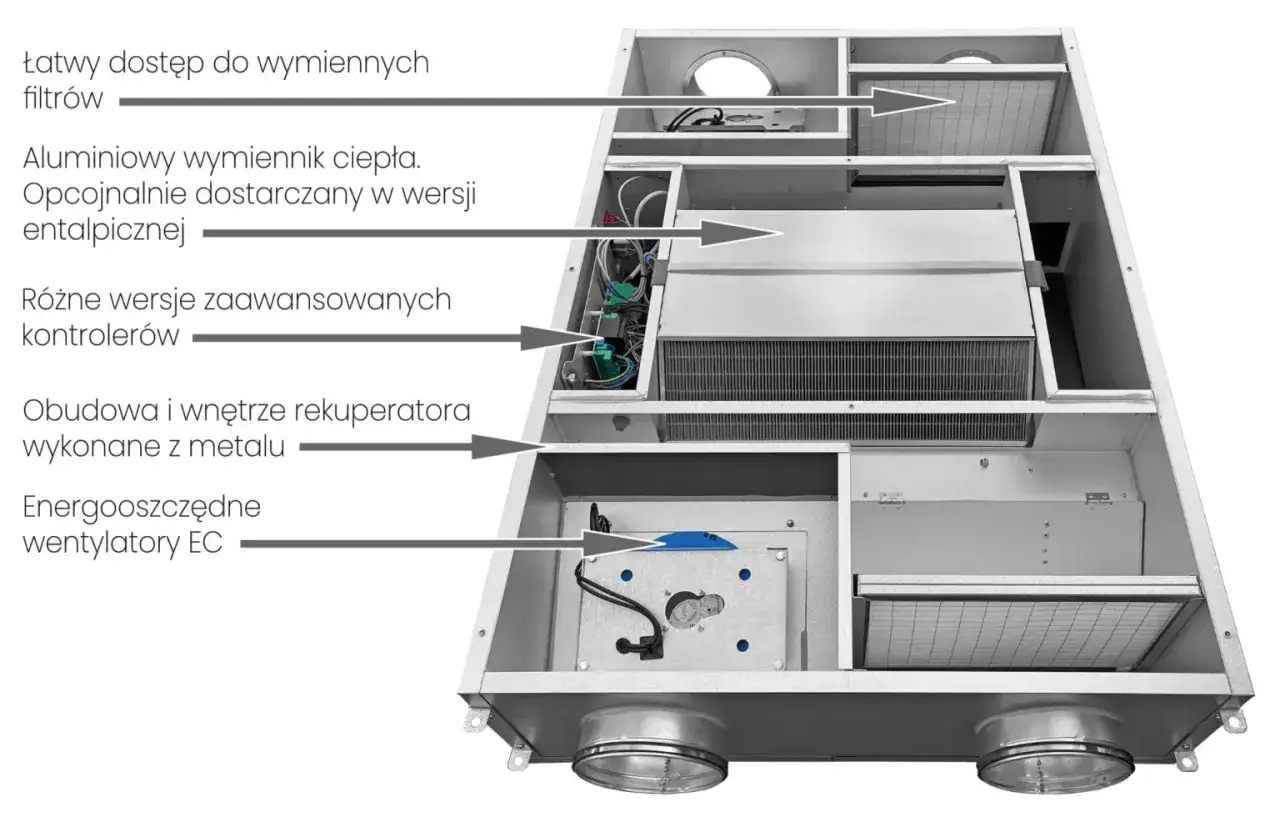

- Większy wymiennik ciepła zajmuje więcej miejsca, zwłaszcza gdy producent stawia na wysoką sprawność i niski opór przepływu.
- Filtry o większej powierzchni poprawiają komfort eksploatacji, ale wymagają przestrzeni w obudowie.
- Nagrzewnica wstępna lub chłodnica zwiększają długość albo wysokość urządzenia, bo trzeba je wkomponować w tor przepływu.
- Izolacja akustyczna i termiczna też ma znaczenie. Grubsza obudowa bywa lepsza użytkowo, ale większa gabarytowo.
- Układ pionowy i poziomy zmienia geometrię całej centrali. Czasem to samo urządzenie w innej orientacji wymaga zupełnie innej wnęki.
Ja zawsze powtarzam inwestorom jedno: nie warto kupować „na zapas” zbyt dużej centrali tylko po to, by czuć się bezpieczniej. Lepiej dobrać urządzenie do faktycznej kubatury i oporów instalacji, a następnie sprawdzić, czy jego bryła pasuje do planowanej lokalizacji. Jeśli ten etap jest zrobiony dobrze, kolejne decyzje stają się dużo prostsze.
Naturalnym następnym krokiem jest więc nie sam wybór modelu, ale odpowiedź na pytanie, gdzie centralę da się sensownie ustawić w domu bez konfliktu z serwisem i codziennym użytkowaniem.
Gdzie zmieścić centralę bez konfliktu z codziennym użytkowaniem
Najwygodniej montuje się rekuperator w suchym, ciepłym i łatwo dostępnym pomieszczeniu technicznym. W praktyce bardzo często wygrywa pralnia, kotłownia, garderoba, spiżarnia albo wydzielona część poddasza. Dobrze, jeśli miejsce montażu jest centralne względem domu, bo wtedy łatwiej ograniczyć długość kanałów i spadki ciśnienia.
Są jednak lokalizacje, których unikam. Nieogrzewany strych, mokra piwnica, bardzo zapylony garaż albo pomieszczenie o ryzyku korozji to słaby pomysł. Rekuperator ma pracować stabilnie przez lata, a nie walczyć z warunkami, które od początku skracają jego żywotność.
- Kotłownia ma sens, jeśli zachowasz bezpieczną odległość od innych urządzeń i zapewnisz serwisowy dostęp z każdej potrzebnej strony.
- Pralnia jest często praktyczna, bo zwykle ma doprowadzenie wody, odpływ i relatywnie łatwy dostęp do instalacji.
- Poddasze daje sporo przestrzeni, ale musi być dobrze zaizolowane i chronione przed spadkiem temperatury.
- Garderoba lub szafa techniczna sprawdzają się przy kompaktowych modelach, o ile front urządzenia można swobodnie otworzyć.
- Strefa mieszkalna wymaga szczególnie cichej centrali i porządnie zaplanowanego tłumienia drgań oraz hałasu.
Przy montażu w kotłowni przyjmuję jako rozsądny punkt odniesienia minimum około 1 m od kotła gazowego, a najlepiej 1,5-2 m, jeśli układ pomieszczenia na to pozwala. Do tego dochodzą rzeczy bardzo przyziemne, ale absolutnie kluczowe: gniazdo zasilające w pobliżu, odpływ skroplin o średnicy 32 mm i miejsce na wyjęcie filtrów bez gimnastyki. Na poddaszu dochodzi jeszcze wygodny wyłaz, który w praktyce powinien mieć co najmniej 70 x 120 cm, żeby serwis nie zamienił się w walkę z dostępem.
Jeśli widzę, że inwestor planuje centralę „na styk”, od razu proszę o ponowne spojrzenie na kartę produktu. To zwykle oszczędza później najwięcej nerwów, bo sam montaż to dopiero połowa historii.
Jak czytać kartę produktu, żeby nie pomylić wymiarów z realnym miejscem na montaż
W praktyce największe pomyłki nie wynikają z błędnych obliczeń wentylacji, tylko z nieuważnego czytania wymiarów. Producent potrafi podać układ jako W x H x D, S x W x G albo opisać osobno korpus, uchwyty i przyłącza. Jeśli tego nie rozdzielisz, łatwo uznać, że urządzenie zmieści się w niszy, w której w rzeczywistości zabraknie kilku centymetrów.
Ja zawsze sprawdzam nie tylko sam korpus, ale też to, co wystaje poza niego po montażu. Króćce, kolana, stopy, wsporniki, taca skroplin, dostęp do filtra i przestrzeń potrzebna do otwarcia frontu potrafią zmienić plan o naprawdę dużo. W niektórych modelach ściennych ważny jest nawet zakres grubości muru, bo rura teleskopowa musi pracować w konkretnym przedziale.
| Co sprawdzić w karcie produktu | Dlaczego to ważne |
|---|---|
| Układ wymiarów, czyli czy producent podaje szerokość, wysokość i głębokość w tej samej kolejności | Łatwo porównać nieporównywalne dane, jeśli jeden producent pokazuje obudowę w pionie, a drugi w poziomie. |
| Średnicę króćców, zwykle 125, 160 lub 200 mm | Większe króćce oznaczają inną zabudowę kanałów i inne wymagania przestrzenne przy starcie instalacji. |
| Miejsce na serwis filtrów i wymiennika | Urządzenie może fizycznie wejść do wnęki, ale nie da się go potem normalnie obsługiwać. |
| Informację o montażu poziomym, pionowym lub podwieszanym | To decyduje o tym, czy centrala pasuje do sufitu podwieszanego, ściany czy zabudowy meblowej. |
| Masa urządzenia | 25 kg to inna historia niż 65-75 kg. Wpływa to na sposób mocowania i wygodę montażu. |
| Odprowadzenie skroplin | Bez zaplanowanego odpływu nawet dobra centrala będzie później problematyczna w eksploatacji. |

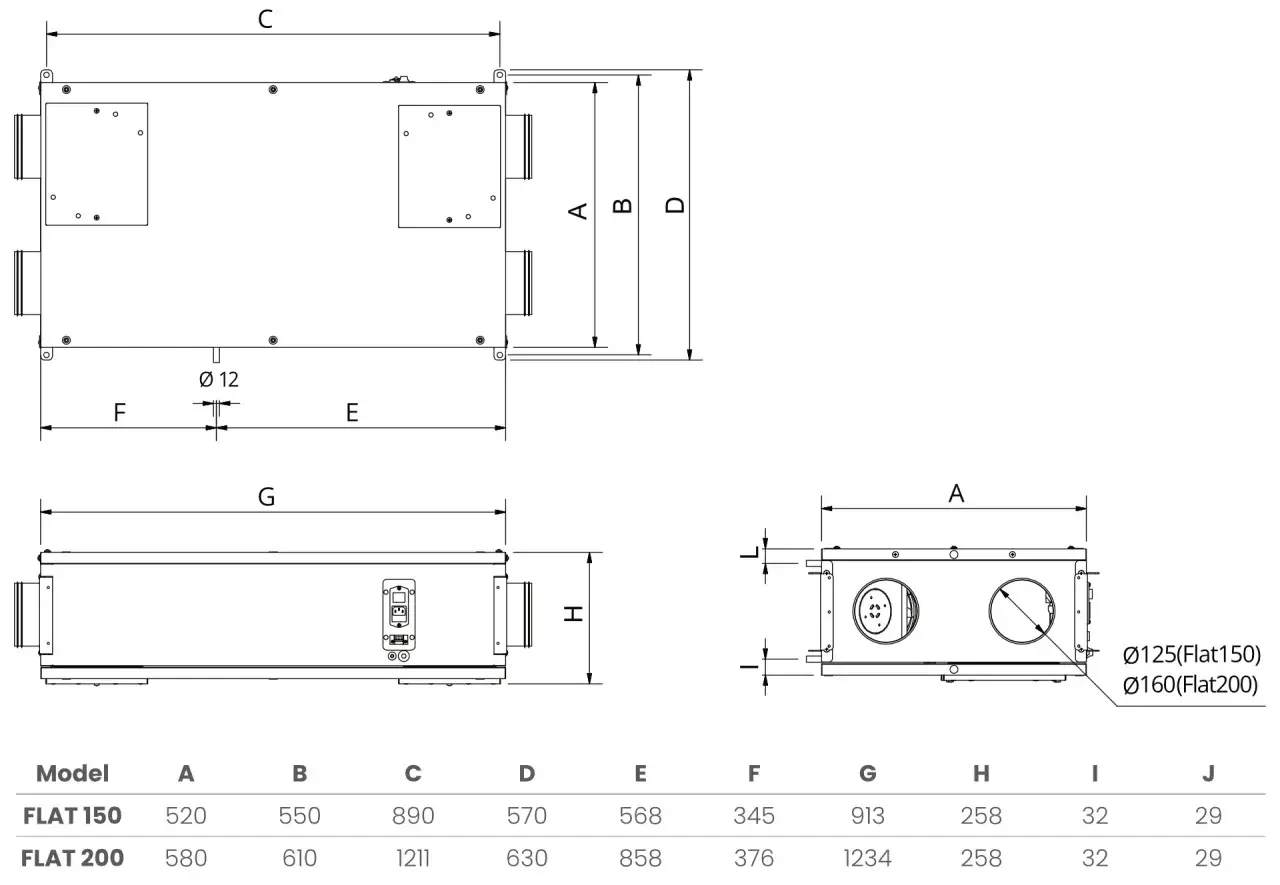

Dobrym przykładem jest tu choćby płaska centrala 500 x 800 x 170 mm albo 550 x 930 x 200 mm. Na papierze wygląda bardzo zgrabnie, ale w realnym projekcie trzeba jeszcze uwzględnić prowadzenie kanałów i miejsce nad sufitem. Z kolei jednostka ścienna może mieć rdzeń o wymiarach około 164 x 46 x 300-570 mm, ale dalej trzeba doliczyć zewnętrzne elementy i sposób wykończenia elewacji.
Takie detale brzmią drobno, dopóki nie okaże się, że przez jeden pominięty króciec trzeba zmieniać układ całej zabudowy. I właśnie stąd biorą się najczęstsze błędy przy ocenie miejsca na rekuperację.
Najczęstsze błędy przy ocenie miejsca na montaż
Najczęściej widzę trzy powtarzalne pomyłki: inwestor patrzy tylko na samą obudowę, nie zostawia miejsca na serwis albo wybiera lokalizację bez sprawdzenia warunków pracy. Każda z tych decyzji może być kosztowna, bo później trzeba przerabiać instalację, zmieniać kierunek kanałów albo godzić się z gorszą obsługą systemu.
Warto też pamiętać, że sama dostępność miejsca nie oznacza jeszcze dobrego miejsca. Poddasze może dawać dużo przestrzeni, ale jeśli nie jest zaizolowane, centrala będzie pracowała w warunkach, których nie lubi. Z kolei mała szafa w holu może wyglądać świetnie na rzucie, lecz po otwarciu drzwi zostawi za mało miejsca na wyjęcie filtrów.
- Za mała wnęka serwisowa - urządzenie mieści się „na styk”, ale nie da się wygodnie wymienić filtrów ani wyjąć wymiennika.
- Brak rezerwy na kanały - same wymiary centrali są poprawne, lecz kolana i izolacja zabierają kolejne centymetry.
- Ignorowanie skroplin - odpływ musi być zaplanowany wcześniej, najlepiej już na etapie projektu.
- Złe warunki środowiskowe - wilgoć, zimno i pył skracają żywotność urządzenia oraz pogarszają komfort pracy.
- Za bliskie sąsiedztwo innych urządzeń - szczególnie w kotłowni i pomieszczeniach technicznych trzeba zostawić miejsce na montaż i serwis.
Praktyczny test jest prosty: jeśli po ustawieniu obudowy nie da się jej swobodnie otworzyć, odpiąć kanałów albo podejść z narzędziami, to znaczy, że projekt jest za ciasny. W rekuperacji lepiej zostać z kilkoma dodatkowymi centymetrami niż z urządzeniem, które formalnie pasuje, ale eksploatacyjnie jest niewygodne.
To prowadzi do ostatniej, najbardziej użytecznej części: co dokładnie warto zmierzyć i zaznaczyć, zanim zamówisz konkretny model.
Co sprawdzić przed zamówieniem, żeby nie zabrakło miejsca
Gdybym miał zamknąć cały temat w jednej praktycznej liście, wyglądałaby ona tak: najpierw mierzę przestrzeń, potem porównuję bryłę urządzenia, a na końcu sprawdzam obsługę i przyłącza. Dopiero wtedy wiem, czy centrala naprawdę pasuje do budynku, czy tylko dobrze wygląda w katalogu.
Najważniejsze jest to, żeby nie mylić „zmieści się” z „będzie działać wygodnie”. Rekuperator musi mieć miejsce na oddech, serwis i pracę instalacji, a nie tylko dokładnie tyle przestrzeni, ile zajmuje karton z obudową.
- Zmierz szerokość, wysokość i głębokość miejsca montażu w kilku punktach, a nie tylko w jednym.
- Sprawdź, czy do wnęki zmieści się również otwarcie frontu i wyjęcie filtrów.
- Porównaj układ króćców z trasą kanałów, bo czasem to one decydują o całym montażu.
- Zapewnij miejsce na odpływ skroplin i dostęp do zasilania.
- Jeśli centrala ma stanąć na poddaszu lub w kotłowni, zweryfikuj temperaturę pracy i warunki środowiskowe.
- Przy modelach ściennych sprawdź zakres grubości muru i sposób wykonania czerpni oraz wyrzutni.
Jeśli projekt jest jeszcze na papierze, właśnie teraz warto zdecydować, czy lepsza będzie centrala płaska, kompaktowa czy ścienna. Dobrze dobrane gabaryty oszczędzają miejsce, ułatwiają montaż i po prostu poprawiają codzienne korzystanie z wentylacji mechanicznej, a to w praktyce robi większą różnicę niż sama nazwa serii.
