Rekuperacja ma sens tylko wtedy, gdy rozumie się układ powietrza: skąd jest pobierane, gdzie trafia, jak wraca do centrali i w którym miejscu oddaje ciepło. W tym artykule rozpisuję schemat instalacji odzysku ciepła, pokazuję jej główne elementy, tłumaczę zasadę działania i zwracam uwagę na błędy, które najczęściej psują cały efekt. Dobrze zaprojektowana wentylacja mechaniczna daje komfort, ale dopiero poprawny projekt sprawia, że działa cicho, stabilnie i bez zbędnych strat.
Najważniejsze informacje o układzie rekuperacji w domu
- Centralą systemu jest rekuperator z wymiennikiem ciepła, filtrami i wentylatorami.
- Nawiew prowadzi świeże powietrze do salonu, sypialni i gabinetu, a wywiew odbiera je z łazienek, WC, pralni i kuchni bez okapu.
- Dobrze zaprojektowany schemat uwzględnia bilans powietrza, średnice kanałów, lokalizację centrali oraz czerpni i wyrzutni.
- W praktyce kluczowe są krótkie trasy, mała liczba załamań, dostęp do filtrów i poprawna regulacja przepływów.
- W domu jednorodzinnym pełny system zwykle kosztuje około 20 000-45 000 zł, a projekt 2 000-4 000 zł.
- Filtry trzeba wymieniać zwykle co 3-6 miesięcy, a ich roczny koszt najczęściej mieści się w widełkach 200-800 zł.

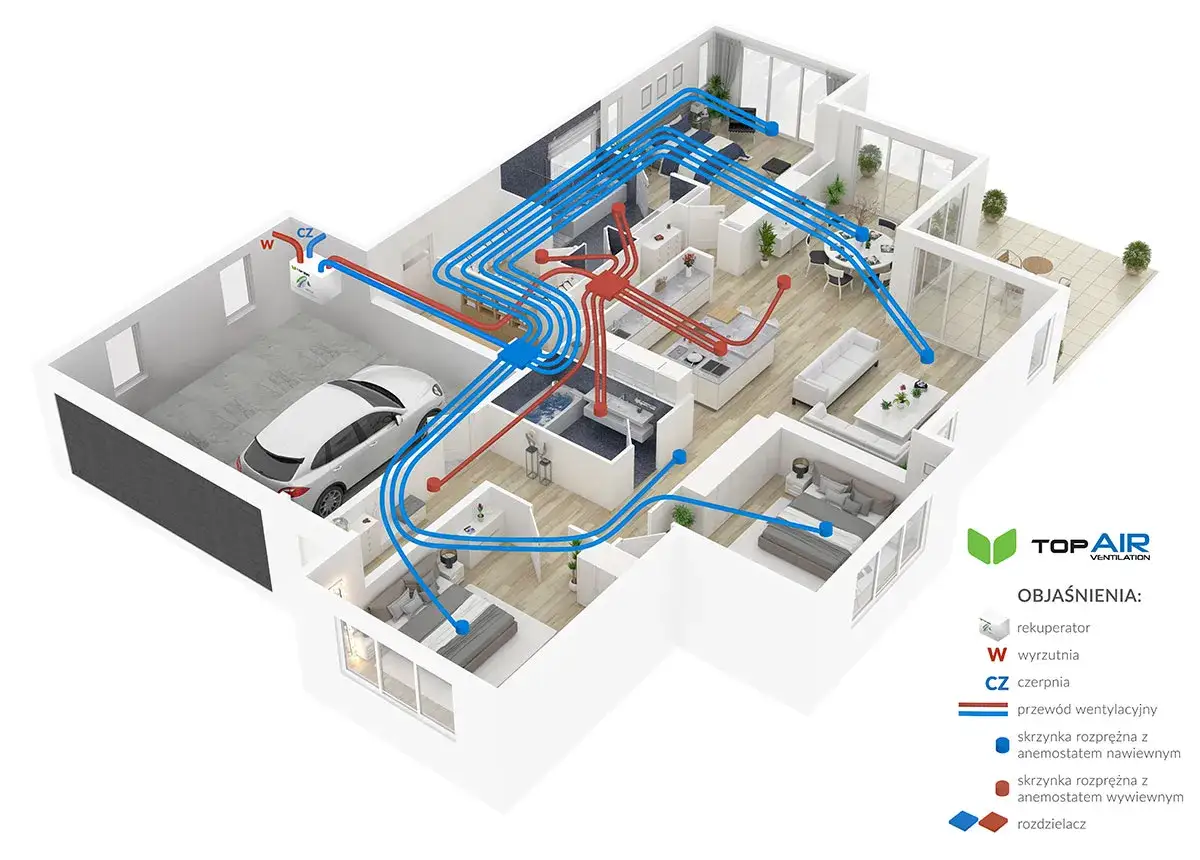

Co pokazuje schemat instalacji rekuperacji
Schemat ideowy to nie ozdobny rysunek do folderu, tylko mapa przepływu powietrza w budynku. Pokazuje, gdzie stoi centrala, skąd powietrze jest pobierane, którędy wędruje przez kanały i w których pomieszczeniach trafia do nawiewu albo wywiewu. Jeśli na takim rysunku nie widać bilansu powietrza, średnic kanałów, lokalizacji czerpni, wyrzutni i punktów nawiewnych, to w praktyce nie jest jeszcze pełny projekt, tylko zarys pomysłu.
Ja patrzę na taki układ przede wszystkim przez trzy filtry: prostotę tras, możliwość serwisu i akustykę. Nawet dobry rekuperator nie zrekompensuje źle poprowadzonych kanałów, zbyt wielu załamań albo braku miejsca na filtr czy odpływ skroplin. W dobrze rozpisanej instalacji każdy element ma swoje zadanie i nie da się go sensownie zastąpić „na oko”.
| Element | Rola w instalacji | Na co zwrócić uwagę |
|---|---|---|
| Czerpnia | Pobiera świeże powietrze z zewnątrz | Powinna być odsunięta od źródeł zanieczyszczeń i miejsc, z których mogłaby zasysać brudne powietrze |
| Rekuperator | Wymienia ciepło między strumieniem nawiewnym i wywiewnym | Liczy się dostęp do filtrów, skroplin, automatyki i serwisu |
| Kanały nawiewne | Dostarczają powietrze do strefy dziennej i nocnej | Im krótsze i prostsze, tym lepiej dla oporów i hałasu |
| Kanały wywiewne | Odbierają powietrze z pomieszczeń „brudnych” | Najczęściej prowadzi się je z łazienek, WC, pralni i garderoby |
| Anemostaty | Końcowe elementy nawiewu lub wywiewu | Musi je dać się wyregulować, a nie tylko „wkręcić” w sufit |
| Wyrzutnia | Usuwa zużyte powietrze na zewnątrz | Nie powinna powodować cofania się powietrza ani mieszać się z czerpnią |
W dobrym projekcie widać też, jak powietrze przechodzi między pomieszczeniami. Najczęściej dzieje się to przez szczelinę pod drzwiami, kratkę albo otwory w dolnej części skrzydła. Taki detal wydaje się drobny, ale bez niego nie ma kontrolowanego przepływu przez cały dom. To właśnie ten logiczny podział stref prowadzi nas do pytania, jak instalacja pracuje w praktyce od czerpni aż po wyrzutnię.
Jak działa przepływ powietrza krok po kroku
W wentylacji mechanicznej z odzyskiem ciepła nic nie dzieje się przypadkiem. Powietrze jest pobierane, filtrowane, ogrzewane lub chłodzone po drodze i dopiero potem rozprowadzane po budynku. W przeciwieństwie do wentylacji grawitacyjnej przepływ nie zależy tu od pogody, tylko od pracy wentylatorów i poprawnej regulacji całego układu.
- Czerpnia zasysa świeże powietrze z zewnątrz.
- Powietrze trafia do centrali, gdzie przechodzi przez filtry zatrzymujące pył, kurz i część zanieczyszczeń.
- W wymienniku ciepła następuje przekazanie energii między strumieniem wywiewnym i nawiewnym bez ich mieszania.
- Ogrzane lub schłodzone powietrze trafia kanałami do salonu, sypialni i gabinetu.
- Zużyte powietrze jest zbierane z łazienek, WC, pralni i podobnych pomieszczeń, a następnie wyprowadzane na zewnątrz przez wyrzutnię.
- W trybie letnim centrala może korzystać z by-passu, czyli obejścia wymiennika, żeby nie podgrzewać dodatkowo nawiewu.
W praktyce ważny jest nie tylko sam odzysk ciepła, ale też równowaga pomiędzy nawiewem i wywiewem. W dobrze zbilansowanym systemie przepływy powinny trzymać się bardzo blisko projektu, a w wytycznych dla domów jednorodzinnych pojawia się tolerancja 5% dla całej instalacji. To jeden z powodów, dla których po montażu zawsze warto zrobić regulację, a nie zakładać, że „skoro dmucha, to działa”.
Ta logika pracy wpływa bezpośrednio na to, jak dobiera się układ do konkretnego domu. Inaczej planuje się instalację w nowym budynku, a inaczej w gotowym domu, który ma już wykończone ściany i sufity.
Jak dobrać układ do domu, żeby schemat miał sens
Najlepszy schemat nie jest najbardziej rozbudowany, tylko najlepiej dopasowany do budynku. W nowym domu można prowadzić kanały w stropie, poddaszu albo w zabudowie sufitu, dzięki czemu instalacja jest dyskretna i łatwiejsza do wyregulowania. W gotowym domu bez większego remontu często trzeba myśleć bardziej zachowawczo, bo każdy dodatkowy kanał oznacza więcej ingerencji w wykończenie.
| Sytuacja | Co zwykle sprawdza się najlepiej | Dlaczego |
|---|---|---|
| Nowy dom lub budowa od zera | Centralna wentylacja mechaniczna z rozprowadzeniem kanałów | Łatwiej ukryć instalację, dobra jest też kontrola nad przepływem i serwisem |
| Remont istniejącego domu | Układ centralny w wersji uproszczonej albo system decentralny | Mniejsza ingerencja w wykończenie i krótszy czas montażu |
| Poddasze nieużytkowe lub techniczne | Umieszczenie centrali w przestrzeni z łatwym dostępem | Serwis jest prostszy, a trasy kanałów bywają krótsze |
| Dom z kominkiem | Kominek z osobnym doprowadzeniem powietrza do spalania | Nie zaburza pracy wentylacji i zmniejsza ryzyko problemów z ciągiem |
W domu z pełną wentylacją mechaniczną nawiewniki okienne zwykle nie są potrzebne, bo wymianę powietrza przejmuje instalacja. To dobra wiadomość dla inwestora, który chce uniknąć przypadkowych rozwiązań, ale tylko wtedy, gdy projekt naprawdę obejmuje cały budynek, a nie samą centralę. Dobrze dobrany wariant to dopiero połowa sukcesu, bo równie często problemem nie jest idea systemu, tylko sposób jego wykonania.
Jeżeli patrzę na schemat pod kątem praktyki, od razu zadaję pytanie: czy da się go wykonać bez kompromisów, które później będą przeszkadzać przez lata? I tu dochodzimy do błędów, które potrafią zepsuć nawet niezły projekt.
Najczęstsze błędy przy projektowaniu i montażu
W rekuperacji najdroższe są nie te elementy, które widać na etapie zakupu, tylko błędy, które wychodzą po uruchomieniu. Zbyt długie trasy, brak tłumików albo źle ustawiona czerpnia potrafią sprawić, że system działa głośniej, mniej wydajnie i wymaga częstszej interwencji.
- Zbyt kręte kanały. Każde dodatkowe załamanie zwiększa opory, podnosi hałas i utrudnia równomierny rozdział powietrza.
- Brak bilansu powietrza. Jeśli nawiew i wywiew nie są policzone, część pomieszczeń może dostawać za dużo powietrza, a część za mało.
- Źle ustawiona czerpnia i wyrzutnia. Zbyt bliskie sąsiedztwo garażu, komina, zanieczyszczonej elewacji albo nawiewu z wyrzutnią to proszenie się o problemy.
- Brak dostępu do filtrów i centrali. Użytkownik przestaje serwisować system, bo każda wymiana filtrów zamienia się w uciążliwą operację.
- Ignorowanie akustyki. Bez tłumików i odpowiednich prędkości powietrza rekuperacja potrafi być słyszalna w sypialni.
- Podłączenie okapu kuchennego do instalacji. Tłuszcz i para szybko zabrudzają kanały, a to nie jest miejsce na skróty.
- Brak izolacji w chłodnych strefach. Niezaizolowane przewody mogą łapać kondensację i niepotrzebnie tracić ciepło.
To właśnie dlatego nie ufam instalacjom, w których wszystko zostaje „wyliczone po montażu”. Dobrze zaprojektowany system przewiduje także regulację końcową, bo bez niej nawet poprawnie poprowadzone kanały nie dadzą równomiernych przepływów. W praktyce liczy się dopięcie detali, a nie sam fakt, że centrala jest już podłączona.
Najczęściej właśnie na tym etapie widać różnicę między oszczędzaniem a cięciem kosztów. A skoro o pieniądzach mowa, warto uczciwie powiedzieć, ile taka instalacja kosztuje i gdzie naprawdę nie warto schodzić z jakości.
Ile kosztuje instalacja i gdzie nie warto oszczędzać
W 2026 roku pełna instalacja rekuperacji w domu jednorodzinnym najczęściej mieści się w okolicy 20 000-45 000 zł. Sam projekt to zwykle 2 000-4 000 zł, a filtracja i bieżąca obsługa dokładają kolejne koszty eksploatacyjne. To nie jest tani dodatek do budowy, ale też nie jest to wydatek, który warto oceniać wyłącznie po cenie centrali.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Projekt instalacji | 2 000-4 000 zł | Metraż domu, stopień skomplikowania układu, liczba pomieszczeń i tras kanałów |
| Pełny system z montażem | 20 000-45 000 zł | Wydajność centrali, rodzaj kanałów, osprzęt, robocizna, akustyka i automatyka |
| Filtry | 200-800 zł rocznie | Klasa filtracji, zapylenie okolicy, częstotliwość wymiany |
| Regulacja po montażu | Zwykle w cenie instalacji lub osobno | Liczba punktów nawiewu i wywiewu, dostęp do anemostatów, dokładność pomiarów |
Jeżeli mam wskazać miejsca, na których nie oszczędzam, to są to: projekt, tłumiki akustyczne, izolacja kanałów i sama regulacja. Tańsza centrala nie zawsze jest problemem, ale oszczędzanie na projekcie prawie zawsze zemści się później. Z mojego doświadczenia największą różnicę robi nie katalogowy odzysk ciepła, tylko to, czy instalacja jest cicha, dobrze zbalansowana i wygodna w obsłudze.
W praktyce warto też pamiętać, że filtry trzeba wymieniać zwykle co 3-6 miesięcy, a nie tylko wtedy, gdy system zaczyna „gorzej dmuchać”. To drobny koszt w porównaniu z całą inwestycją, ale właśnie on decyduje o tym, czy powietrze pozostaje czyste, a centrala pracuje z pełną wydajnością. Gdy już zna się widełki cenowe, zostaje ostatni krok: sprawdzić projekt przed montażem tak, żeby później nie poprawiać całej instalacji.
Na co patrzeć, żeby projekt nie kończył się poprawkami
Najbardziej praktyczny test projektu jest prosty: czy po jego przeczytaniu można sobie wyobrazić, jak system będzie działał na co dzień. Jeśli odpowiedź brzmi „nie do końca”, to znak, że dokument trzeba doprecyzować przed montażem, a nie po pierwszym sezonie grzewczym.
- Czy centrala ma miejsce z dostępem do filtrów, skroplin i serwisu?
- Czy czerpnia i wyrzutnia są rozdzielone i nie pracują w strefie zabrudzonej?
- Czy trasy kanałów są możliwie proste, bez zbędnych załamań i długich obejść?
- Czy w projekcie uwzględniono tłumiki, izolację i wyważenie instalacji?
- Czy wiadomo, co dzieje się z kominkiem, okapem kuchennym i ewentualnym gruntowym wymiennikiem ciepła?
- Czy po montażu przewidziano regulację i pomiary przepływów?
Jeżeli te punkty są dopięte, schemat nie jest już tylko technicznym rysunkiem, ale realną instrukcją działania całego domu. Tak rozumiem dobrą rekuperację: jako układ, który ma sens projektowy, jest wygodny w obsłudze i przez lata utrzymuje świeże powietrze bez niepotrzebnych strat ciepła.
