W wentylacji grawitacyjnej nie chodzi o jedną magiczną liczbę dla całego budynku, tylko o to, ile powietrza trzeba usunąć z konkretnych pomieszczeń i jak z tego wyliczyć krotność wymian. To ważne, bo kuchnia, łazienka, WC, piwnica czy pralnia mają różne wymagania, a przy szczelnych oknach i zbyt słabym nawiewie układ przestaje działać tak, jak powinien. Poniżej porządkuję normy, pokazuję praktyczne przeliczenia i wyjaśniam, kiedy sama grawitacja przestaje wystarczać.
Najkrócej o tym, co naprawdę decyduje o wymaganej wymianie powietrza
- W mieszkaniach podstawą są strumienie powietrza w m3/h, a krotność wymian jest z nich dopiero liczona.
- Najczęściej przyjmuje się 20 m3/h na osobę przy pobycie stałym, a w pomieszczeniach pomocniczych konkretne minimum dla kuchni, łazienki i WC.
- W praktyce grawitacja działa tylko wtedy, gdy jest dopływ powietrza przez nawiewniki albo inne przewidziane szczeliny transferowe.
- W normie pojawiają się też wartości krotności, ale dla wybranych pomieszczeń, na przykład piwnic, pralni i suszarni.
- Jeśli budynek jest zbyt wysoki albo ma specyficzne urządzenia spalające, sama wentylacja grawitacyjna może nie wystarczyć.
Dlaczego nie ma jednej krotności dla całego budynku
Ja zawsze zaczynam od rozróżnienia dwóch rzeczy: strumienia powietrza i krotności wymian. Strumień mówi, ile powietrza trzeba dostarczyć lub usunąć w ciągu godziny, zwykle w m3/h. Krotność wymian to już przeliczenie na kubaturę pomieszczenia, czyli ile razy w ciągu godziny teoretycznie wymienia się jego objętość powietrza.
W wentylacji grawitacyjnej nie ma jednego uniwersalnego „1/h” dla wszystkich pomieszczeń. W normach dla mieszkań częściej spotkasz konkretne wartości strumienia dla kuchni, łazienki, WC czy pomieszczeń bez okien. Dopiero gdy znamy kubaturę, można policzyć krotność według prostego wzoru: n = Q / V, gdzie Q to strumień powietrza, a V to objętość pomieszczenia.

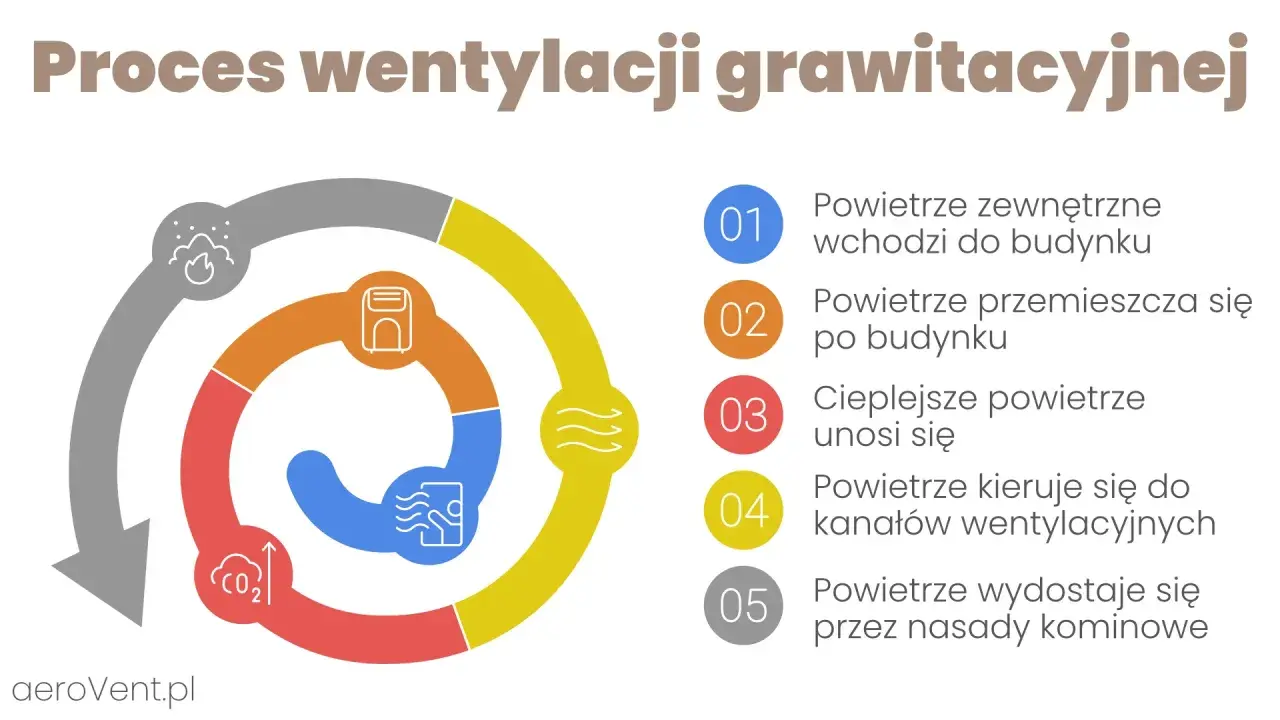

W praktyce ważne jest też to, że grawitacja nie działa laboratoryjnie. Na efekt wpływa temperatura, różnica ciśnień, wysokość kanału, szczelność okien, drożność kratek i to, czy powietrze ma w ogóle którędy napłynąć do środka. Gdy to sobie uporządkujemy, łatwiej przejść do konkretnych liczb dla mieszkania i pomieszczeń pomocniczych.
Jakie wartości stosuje się w mieszkaniach i pomieszczeniach pomocniczych
W mieszkaniach najpraktyczniej patrzeć na wymagania dla konkretnych pomieszczeń. W normie i w zapisach warunków technicznych nie ma jednego wspólnego strumienia dla wszystkich wnętrz, bo kuchnia i łazienka mają zupełnie inny charakter niż pokój dzienny. Poniżej zestawiam najczęściej przywoływane wartości, które wciąż są podstawą projektowania i oceny wentylacji grawitacyjnej.
| Pomieszczenie | Minimalny strumień lub krotność | Co to oznacza w praktyce |
|---|---|---|
| Kuchnia z oknem zewnętrznym i kuchenką gazową lub węglową | 70 m3/h | To jedno z najwyższych podstawowych obciążeń w mieszkaniu, bo trzeba usuwać wilgoć i produkty spalania. |
| Kuchnia z oknem zewnętrznym i kuchenką elektryczną | 30 m3/h do 3 osób, 50 m3/h powyżej 3 osób | Wersja elektryczna wymaga mniej wywiewu, ale nadal musi być zapewniony dopływ świeżego powietrza. |
| Kuchnia bez okna zewnętrznego i kuchnia elektryczna | 50 m3/h | Bez okna nie wolno liczyć na przypadkowy nawiew, więc układ musi być bardziej przewidywalny. |
| Kuchnia bez okna zewnętrznego i kuchenka gazowa | 70 m3/h, obowiązkowo z mechaniczną wentylacją wywiewną | Tu sama grawitacja nie jest rozwiązaniem, bo ryzyko jest po prostu zbyt duże. |
| Łazienka, z WC lub bez | 50 m3/h | To wartość, która ma szybko odprowadzać wilgoć po kąpieli i ograniczać skraplanie pary. |
| Oddzielne WC | 30 m3/h | Tu liczy się przede wszystkim sprawny, stały wywiew. |
| Pomieszczenie pomocnicze bez okna | 15 m3/h | Dotyczy na przykład spiżarni lub garderoby bez okna zewnętrznego. |
| Pokój mieszkalny oddzielony od kuchni, łazienki i WC więcej niż dwojgiem drzwi lub pokój na wyższym poziomie | 30 m3/h | To przypadek mniej oczywisty, ale ważny w domach wielopoziomowych i układach z głębokim planem. |
| Piwnica | Minimum 0,3 wymiany na godzinę | Tu częściej mówi się właśnie o krotności, bo kubatura i sposób użytkowania bywają bardzo różne. |
| Pralnia domowa | Minimum 2 wymiany na godzinę | Przy dużej wilgotności samo „lekko przewietrzyć” nie wystarcza. |
| Suszarnia bielizny | 1 wymiana na godzinę | To pomieszczenie ma mniejsze obciążenie niż pralnia, ale nadal wymaga wyraźnego wywiewu. |
Jak przeliczyć strumień na krotność wymian bez zgadywania
Najprostszy rachunek wygląda tak: krotność wymian = strumień powietrza / kubatura pomieszczenia. Jeśli łazienka ma 25 m3, a wymagany wywiew wynosi 50 m3/h, to krotność wychodzi 2,0/h. Jeśli toaleta ma tylko 7,5 m3, a wywiew to 30 m3/h, krotność rośnie do 4,0/h.
| Przykład | Kubatura | Wymagany wywiew | Krotność |
|---|---|---|---|
| Łazienka 10 m2, wysokość 2,5 m | 25 m3 | 50 m3/h | 2,0/h |
| WC 3 m2, wysokość 2,5 m | 7,5 m3 | 30 m3/h | 4,0/h |
| Kuchnia 12 m2, wysokość 2,6 m, kuchenka gazowa | 31,2 m3 | 70 m3/h | 2,24/h |
| Pokój 16 m2, wysokość 2,6 m, 2 osoby | 41,6 m3 | 40 m3/h | 0,96/h |
Te przykłady dobrze pokazują, dlaczego pytanie o samą krotność bywa mylące. To samo mieszkanie może mieć zupełnie inne wartości w zależności od tego, czy liczymy kuchnię, łazienkę, pokój czy piwnicę. W dodatku wentylacja grawitacyjna nie zapewnia identycznego przepływu przez całą dobę, więc obliczenie jest punktem odniesienia, a nie gwarancją idealnie stałego efektu.
Ja zwykle zwracam uwagę na jeszcze jedną rzecz: w mieszkaniach przyjmuje się też co najmniej 20 m3/h na osobę przy pobycie stałym. Jeśli lokal jest większy, wyższy lub ma inny układ, sama liczba „na papierze” nie wystarcza, bo znaczenie ma również sposób przepływu między pomieszczeniami. I właśnie tu najczęściej zaczynają się kłopoty.
Gdzie grawitacja wykłada się najczęściej
W praktyce największym problemem nie jest sama norma, tylko to, że budynek nie daje warunków do jej spełnienia. Najczęściej widzę trzy źródła kłopotów: zbyt szczelne okna, brak drogi przepływu powietrza między pomieszczeniami oraz źle działające kanały wywiewne. Jeżeli któryś z tych elementów jest słaby, wentylacja grawitacyjna zaczyna działać tylko pozornie.
| Objaw | Najczęstsza przyczyna | Pierwszy sensowny krok |
|---|---|---|
| Zaparowane okna i ciężkie powietrze po kąpieli | Za mały dopływ powietrza do łazienki i zbyt słaby wywiew | Sprawdzić nawiewniki, kratkę i ciąg w kanale |
| Cofanie zapachów z kuchni lub łazienki | Brak nawiewu albo zaburzony przepływ między pokojami a strefą brudną | Zweryfikować szczeliny pod drzwiami i otwory transferowe |
| Wentylacja działa zimą, a latem prawie nie | Za mała różnica temperatur i słaby naturalny ciąg | Nie zakładać, że grawitacja „sama się ustawi”, tylko ocenić warunki pracy |
| Brak ciągu mimo drożnego komina | Szczelne okna bez nawiewników lub zbyt mały dopływ powietrza do mieszkania | Dodać kontrolowany nawiew, a nie przypadkowe rozszczelnienie |
W starych budynkach często jeszcze coś „ciągnie” przez nieszczelności, ale po wymianie stolarki wszystko się zmienia. Jeśli okna są bardzo szczelne, norma zakłada dopływ powietrza przez nawiewniki o regulowanym stopniu otwarcia, zwykle umieszczone w górnej części okna, w ościeżnicy albo w przegrodzie ponad oknem. To nie jest detal montażowy, tylko warunek działania całego układu.

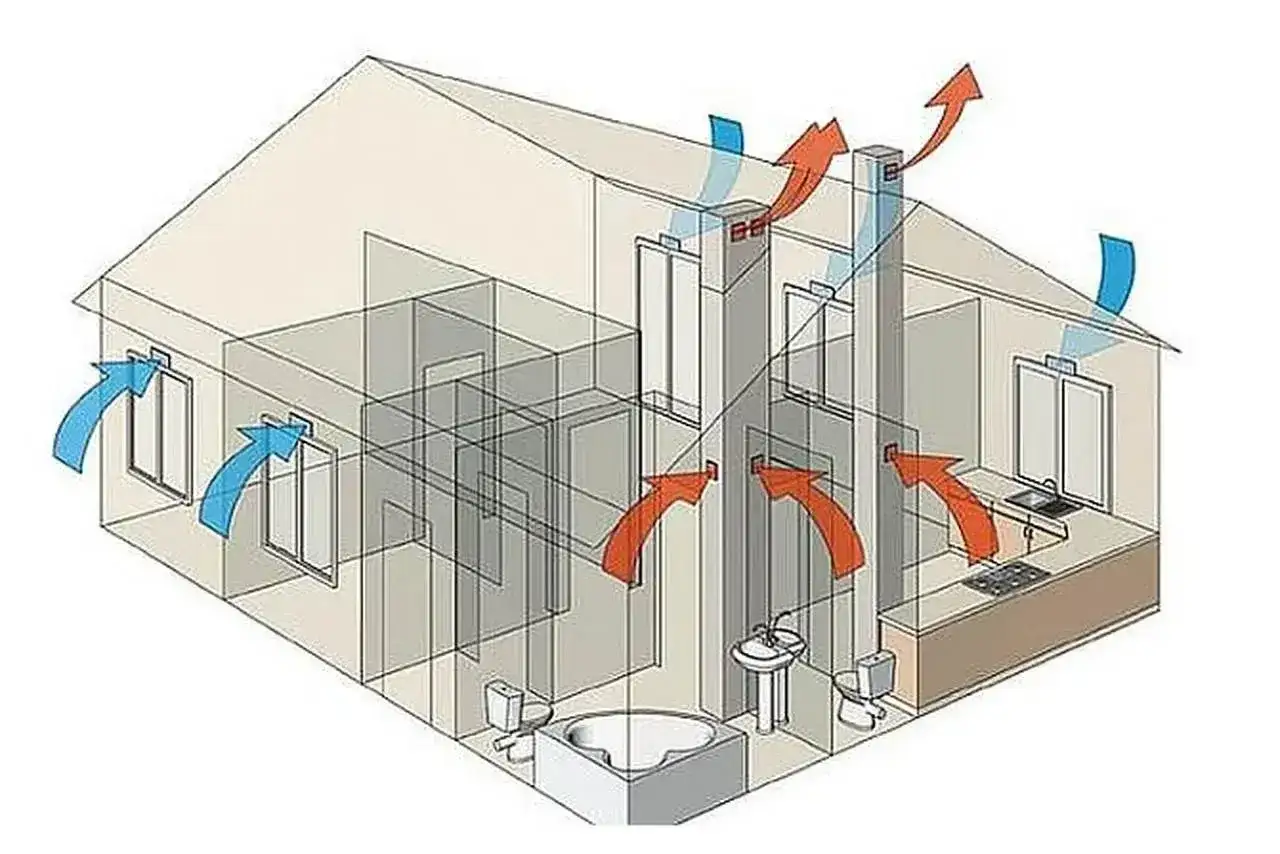

Warto też pamiętać o przepływie wewnętrznym. Powietrze powinno iść z pokoi do kuchni i pomieszczeń higieniczno-sanitarnych, a nie odwrotnie. Dlatego liczą się nawet takie szczegóły jak szczeliny pod drzwiami czy otwory transferowe. Bez nich wywiew w kratce może być, ale świeże powietrze nie dojdzie tam, gdzie trzeba. Gdy tej drogi brakuje, czas myśleć o innym układzie niż sama grawitacja.
Kiedy sama grawitacja przestaje wystarczać
Wentylacja grawitacyjna jest prosta i tania w eksploatacji, ale ma ograniczenia, których nie da się obejść życzeniowym myśleniem. Na papierze może wyglądać poprawnie, a w praktyce działać tylko w mroźny, wietrzny dzień. W dobrze ocieplonych i szczelnych domach to coraz częstszy scenariusz.
| Kryterium | Wentylacja grawitacyjna | Wentylacja mechaniczna |
|---|---|---|
| Zależność od pogody | Duża | Mała |
| Stabilność przepływu | Zmienna | Stała lub regulowana |
| Praca w szczelnych budynkach | Często wymaga nawiewników i bardzo dobrego projektu | Łatwiejsza do kontrolowania |
| Wysokie budynki | Do 9 kondygnacji | Powyżej 9 kondygnacji jest właściwym kierunkiem |
| Kominek, palenisko, gazowy podgrzewacz wody z grawitacyjnym odprowadzeniem spalin | Dopuszczalna tylko w określonych układach | Może być potrzebny układ nawiewno-wywiewny |
Nie czytam tego jako zachęty do „wyrzucenia grawitacji”, bo w wielu domach nadal działa dobrze. Trzeba tylko uczciwie przyznać, że po wymianie okien, ociepleniu budynku i uszczelnieniu przegród naturalny ciąg bywa za słaby. Wtedy nawiewniki, drożne kanały i poprawny przepływ między pomieszczeniami pomagają, ale nie zawsze rozwiązują wszystko. Jeśli budynek ma ponad 9 kondygnacji albo układ spalania i wentylacji stawia dodatkowe wymagania, trzeba rozważyć rozwiązanie mechaniczne zamiast liczyć na szczęście.
Zanim jednak dojdzie do kosztownej przebudowy, warto zrobić prosty domowy audyt. To zwykle wystarcza, żeby odróżnić układ rzeczywiście nieskuteczny od takiego, który po prostu został źle przygotowany do pracy.
Na co patrzę przy odbiorze, żeby nie pomylić normy z pozorem działania
Gdy sprawdzam wentylację grawitacyjną, idę zawsze tą samą kolejnością. Najpierw dopływ powietrza, potem droga jego przepływu, a dopiero na końcu sam wywiew. Bez tej kolejności łatwo pomylić objawy z przyczynami i niepotrzebnie wymieniać element, który nie był winny.
- Nawiewniki - czy są, czy nie są zasłonięte i czy faktycznie doprowadzają powietrze.
- Kratki wentylacyjne - czy nie są zabudowane, zaklejone albo zanieczyszczone.
- Przepływ między pomieszczeniami - czy pod drzwiami lub w ich górnej części jest wystarczający przekrój transferowy.
- Stan kanału - czy przewód jest drożny i ma ciąg, a nie tylko wygląd sprawnego kanału.
- Warunki użytkowania - czy po uruchomieniu okapu, wentylatora albo kominka nie pojawiają się cofki i spadek działania wywiewu.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: norma nie działa „sama z siebie”. Trzeba jej dać dopływ powietrza, sensowny przepływ wewnętrzny i drogę do wywiewu. Dopiero wtedy krotność wymian, liczona z kubatury i strumienia, ma szansę zgadzać się nie tylko w obliczeniach, ale też w codziennym użytkowaniu domu.
