Wymiary bloczków wentylacyjnych decydują o tym, czy pion da się dobrze wkomponować w ścianę, jak szybko będzie się go murować i czy wentylacja grawitacyjna zachowa stabilny ciąg. Sam gabaryt nie wystarcza jednak do oceny, bo równie ważny jest przekrój kanału, liczba przewodów w jednym pionie i przebieg całej instalacji. Poniżej pokazuję najczęściej spotykane formaty, różnice między modułem 24/25 cm a 33 cm oraz błędy, które najczęściej psują efekt na budowie.
Najważniejsze liczby, które trzeba zapamiętać
- Najczęściej spotykane formaty to 20x24x33 cm, 36x24x33 cm i 52x24x33 cm, ale na rynku występują też warianty o wysokości 24/25 cm.
- W systemach 33 cm zwykle wychodzi 3 szt./mb, a w systemach 24/25 cm - 4 szt./mb.
- Przekrój wewnętrzny kanału bywa ważniejszy niż gabaryt zewnętrzny, bo to on wpływa na przepływ powietrza.
- W wentylacji grawitacyjnej pion powinien być możliwie prosty, bez niepotrzebnych załamań i przewężeń.
- Za duży albo źle poprowadzony kanał może działać gorzej niż poprawnie dobrany, ale mniejszy system.

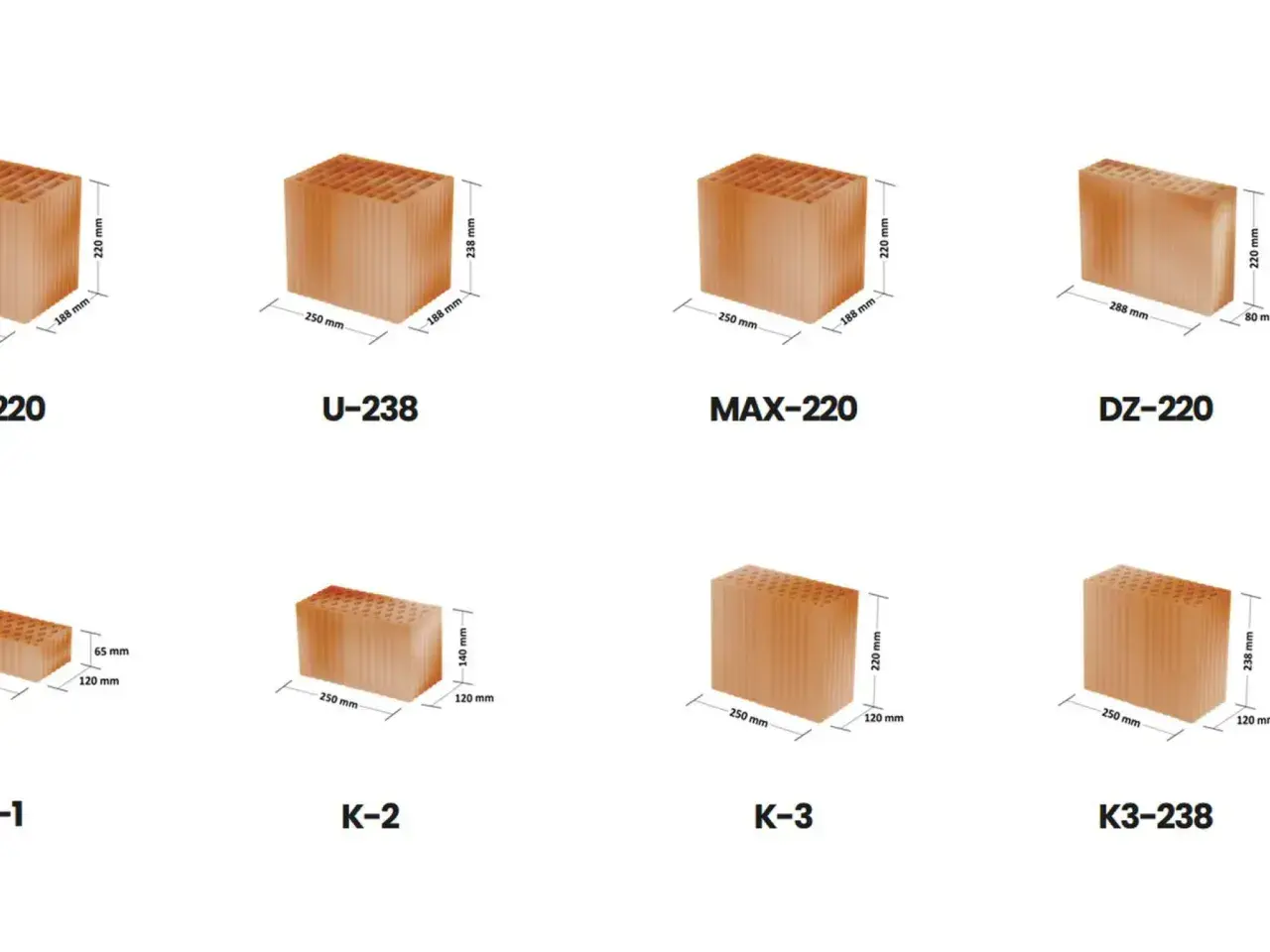

Jakie wymiary mają najczęściej bloczki wentylacyjne
W praktyce nie ma jednego, uniwersalnego wymiaru obowiązującego wszystkie systemy. Najczęściej spotykam bloczki wentylacyjne projektowane jako elementy jedno-, dwu-, trzy- albo czterokanałowe, a ich gabaryty wynikają z liczby przewodów i z przyjętego modułu wysokości. Dla rynku polskiego bardzo typowe są formaty o wysokości 33 cm, ale równie często trafiają się systemy 24/25 cm.
| Układ | Typowy wymiar zewnętrzny | Typowy przekrój kanału | Kiedy ma sens |
|---|---|---|---|
| 1 kanał | 20x24x33 cm lub 20x25x24 cm | ok. 12x16 cm albo 12x17 cm | Jedna łazienka, WC, kuchnia albo pojedynczy wywiew w małym pionie |
| 2 kanały | 36x24x33 cm lub 36x25x24 cm | 2 x ok. 12x16 cm / 12x17 cm | Dwa niezależne punkty wywiewne albo wygodniejszy pion dla strefy mokrej |
| 3 kanały | 52x24x33 cm lub 50x25x24 cm | 3 x ok. 12x16 cm / 12x17 cm | Większy dom, kilka pomieszczeń sanitarnych, kotłownia |
| 4 kanały | 68x24x33 cm albo 50x36x24 cm w niektórych systemach | 4 x ok. 12x16 cm lub układ indywidualny systemu | Rozbudowany pion, gdy projekt rzeczywiście potrzebuje większej liczby kanałów |
Właśnie dlatego przy zakupie nie porównuję wyłącznie szerokości i wysokości z nazwy katalogowej. Dwa bloczki mogą wyglądać podobnie, a mieć inny przekrój kanału i inną wysokość modułową, co od razu zmienia sposób murowania. Same gabaryty jeszcze nie przesądzają o skuteczności, bo w praktyce liczy się to, jak kanał pracuje od środka.
Skoro formaty są już jasne, przechodzę do pytania, które najczęściej decyduje o wyborze: czy lepszy będzie system 24/25 cm, czy 33 cm.
Moduł 24/25 cm czy 33 cm
To nie jest kwestia gustu, tylko zgodności z projektem i z systemem, który ma zostać zamontowany. Moduł 33 cm jest wygodny tam, gdzie liczy się mniejsza liczba elementów na metr bieżący i szybkie murowanie, a system 24/25 cm bywa praktyczny wtedy, gdy trzeba lepiej dopasować pion do konkretnej konstrukcji ściany albo do układu kondygnacji.
| Cecha | Moduł 24/25 cm | Moduł 33 cm |
|---|---|---|
| Zużycie na 1 mb | 4 sztuki | 3 sztuki |
| Tempo murowania | Więcej spoin, ale łatwiej dopasować wysokość w niektórych układach | Mniej elementów, szybszy montaż |
| Zastosowanie | Częsty w systemach o niższej wysokości modułowej | Częsty w systemach kominowych i wentylacyjnych o wysokości 33 cm |
| Na co uważać | Nie mieszać z systemem 33 cm bez sprawdzenia detali | Trzeba pilnować zgodności z wysokością kondygnacji i detalami dachowymi |
Ja patrzę na to bardzo prosto: jeśli producent przewidział konkretny moduł, warto się go trzymać od początku do końca. Mieszanie systemów na etapie budowy zwykle kończy się poprawkami, a te są droższe niż różnica między dwoma katalogowymi formatami. To prowadzi do kolejnego, ważniejszego pytania: jak dobrać bloczek do liczby kanałów i układu domu.
Jak dobrać bloczek do liczby kanałów i układu domu
W wentylacji grawitacyjnej najważniejsze jest to, by pion był logicznie podzielony na tyle kanałów, ile naprawdę potrzebujesz. Najczęściej chodzi o kuchnię, łazienkę, WC, kotłownię i pomieszczenia bez okien, ale nie oznacza to, że każdy z tych punktów musi mieć osobny, osobno projektowany komin wentylacyjny. Wszystko zależy od układu domu i od tego, jak projektant rozdzielił wywiewy.
- 1 kanał - gdy pion obsługuje jedno pomieszczenie albo jeden wywiew o prostym przebiegu.
- 2 kanały - gdy chcesz rozdzielić wywiew dla dwóch stref, bez budowania dwóch osobnych pionów.
- 3 kanały - gdy dom ma kilka punktów wywiewnych i liczy się oszczędność miejsca w ścianie.
- 4 kanały - tylko wtedy, gdy projekt naprawdę tego wymaga; większy nie znaczy automatycznie lepszy.
W praktyce lubię zasadę: jeden kanał, jedno zadanie, możliwie prosty przebieg od wlotu do wylotu ponad dachem. Przewody wentylacji grawitacyjnej powinny być prowadzone pionowo, a odchylenia traktuję jako wyjątek, nie regułę. Jeśli ściana wewnętrzna ma 24 cm, wiele systemów właśnie pod taki wymiar jest projektowanych, bo łatwiej wtedy wbudować pion bez zbędnej obudowy. Kiedy rozmiar i liczba kanałów są już ustalone, największe ryzyko zaczyna się na etapie wykonania.
Najczęstsze błędy przy doborze i montażu
- Patrzenie tylko na wymiar zewnętrzny - dwa elementy mogą wyglądać podobnie, a mieć zupełnie inny przekrój wewnętrzny.
- Mieszanie modułów 24/25 cm i 33 cm - bez sprawdzenia systemu łatwo rozjeżdżają się wysokości i spoiny.
- Zbyt wiele załamań - przy wentylacji grawitacyjnej pion powinien być możliwie prosty; odchylenia od pionu to wyjątek, nie reguła.
- Zbyt duży kanał „na wszelki wypadek” - przewód może się wychładzać i pracować mniej stabilnie.
- Zimna ściana zewnętrzna bez przemyślenia detali - słabszy ciąg i większe ryzyko kondensacji.
- Brak sprawdzenia wyprowadzenia ponad dach - źle zakończony pion nawet dobrego bloczka nie obroni.
Dla mnie najważniejsze jest to, że bloczek jest tylko częścią układu. Jeśli projekt jest źle poprowadzony, sam materiał nie uratuje wentylacji. Żeby uniknąć takich błędów, warto jeszcze przeliczyć materiał zanim zamówi się pierwszą paletę.
Jak policzyć potrzebną liczbę elementów
Tu najlepiej działa prosty schemat, bez zgadywania i bez „mniej więcej”.
- Zmierz wysokość pionu od wlotu do planowanego zakończenia nad dachem.
- Podziel ją przez wysokość modułu: 0,33 m albo 0,24/0,25 m.
- Zaokrąglij wynik w górę.
- Dodaj 1-2 sztuki zapasu na docinki i elementy przy stropie.
Przykład jest bardzo czytelny. Pion o wysokości 2,70 m przy module 33 cm to 9 elementów. Ten sam pion przy module 25 cm to już 11 elementów. Właśnie dlatego różnica kilku centymetrów na jednym bloczku szybko zamienia się w różnicę całej palety. Jeśli do tego dochodzą dwa albo trzy kanały, pomyłka rośnie jeszcze szybciej.
Kiedy już znasz ilość, zostaje ostatnia rzecz: upewnienie się, że cały system naprawdę pasuje do budynku, a nie tylko do opisu z katalogu.
Zanim zamówisz system, sprawdź te cztery rzeczy
- czy projekt przewiduje 1, 2, 3 czy 4 kanały;
- czy producent podaje wymiar zewnętrzny i wewnętrzny, a nie tylko nazwę handlową;
- czy moduł jest 24/25 cm czy 33 cm;
- czy elementy da się wbudować w planowaną ścianę i zakończyć nad dachem bez przeróbek.
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: nie kupuj bloczka wyłącznie po szerokości z katalogu. Najpierw sprawdź przekrój kanału, wysokość modułową i to, czy pion ma pracować w prostym, pionowym układzie. Dopiero wtedy wymiar staje się rzeczywistą pomocą, a nie źródłem kosztownych poprawek.
