Zakończenie wentylacji na ścianie budynku ma sens tylko wtedy, gdy cały układ został dobrany pod ciąg grawitacyjny, a nie wyłącznie pod wygląd elewacji. W praktyce liczą się trzy rzeczy: opór przepływu, ochrona przed wiatrem i wilgocią oraz zgodność z wymaganiami budowlanymi. Poniżej pokazuję, kiedy taki wariant ma uzasadnienie, jakie elementy na ścianie działają najlepiej i jak uniknąć błędów, które potrafią całkiem zdusić wentylację.
Najpierw sprawdź, czy wylot na ścianie w ogóle ma sens
- W wentylacji grawitacyjnej wyprowadzenie kanału przez ścianę traktuję raczej jako wyjątek niż domyślne rozwiązanie.
- Najlepiej działa krótki, prosty i dobrze zaizolowany kanał z osłoną, która nie dławi przepływu.
- Za mała średnica, gęsta siatka albo zawór zwrotny często bardziej szkodzą niż pomagają.
- Trzeba pilnować odległości od okien, drzwi, narożników i miejsc, w których wiatr może zawracać powietrze.
- Przejście przez ocieploną ścianę wymaga izolacji i szczelnego montażu, inaczej pojawia się kondensacja.
- Przy modernizacji najlepiej zacząć od oceny kominiarskiej, bo nie każdy punkt na elewacji nadaje się na wylot.
Kiedy wyprowadzenie wentylacji przez ścianę ma sens
Najczęściej wybieram taki wariant wtedy, gdy budynek jest modernizowany, a poprowadzenie przewodu ponad dach byłoby nieproporcjonalnie trudne, kosztowne albo po prostu technicznie niewykonalne. Dotyczy to zwłaszcza starszych domów z krótkim kanałem w ścianie szczytowej, pomieszczeń technicznych i sytuacji, w których trzeba ograniczyć zakres prac na dachu. Wtedy wylot ścienny bywa rozsądnym kompromisem, ale tylko wtedy, gdy nie pogarsza działania całego układu.

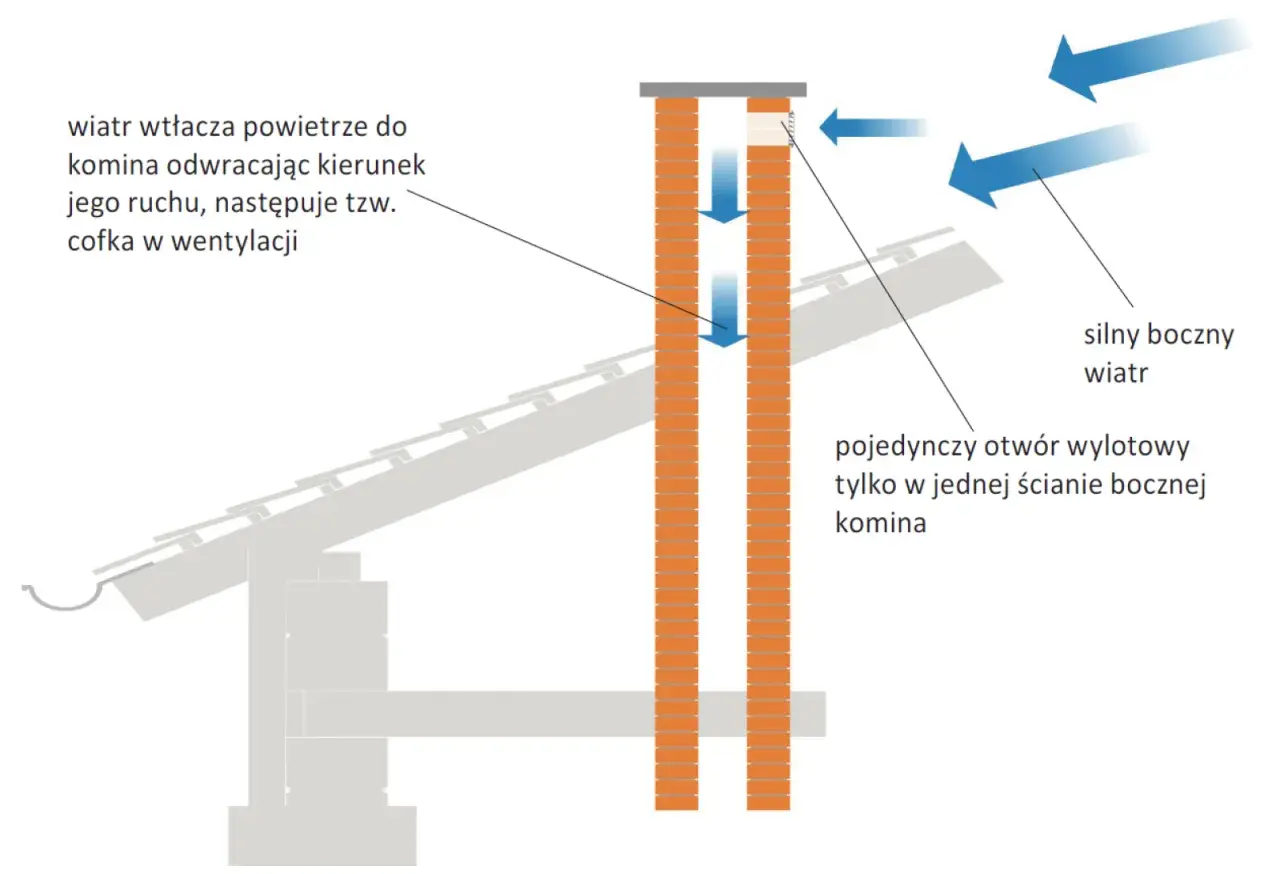

W wentylacji grawitacyjnej nie zaczynam od pytania, jak „zamaskować” kratkę, tylko od tego, czy kanał będzie miał warunki do pracy. Jeśli wylot znajdzie się w strefie zawirowań, pod okapem, przy narożniku albo zbyt blisko okna, ciąg może słabnąć albo odwracać się przy silnym wietrze. Dlatego w praktyce ściana jest dla mnie rozwiązaniem rezerwowym, a dach pozostaje wariantem pierwszego wyboru. To ważne rozróżnienie, bo od niego zależy później dobór całego zakończenia.
Na elewacji najczęściej kończy się nie „wentylacja” jako taka, tylko konkretny kanał wywiewny. Nawiew do pomieszczeń rozwiązuje się osobno, zwykle przez nawiewniki okienne lub inne elementy dopływu powietrza. Żeby nie pomylić tych dwóch kierunków przepływu, najpierw warto ustalić, czy mówimy o wylocie powietrza zużytego, czy o doprowadzeniu świeżego. Od tego zależy wszystko, co dzieje się dalej.
Co mówią przepisy i praktyka o wentylacji grawitacyjnej
W przepisach dotyczących budynków wentylacja grawitacyjna nie jest traktowana jako dowolny układ z kratką w dowolnym miejscu. Kanały wentylacyjne muszą mieć odpowiedni przekrój, zachować drożność i zapewnić ciąg. Dla przewodów wentylacji grawitacyjnej podawana jest minimalna powierzchnia przekroju 0,016 m2, czyli 160 cm2, oraz najmniejszy wymiar przekroju 0,1 m, czyli 10 cm. Do tego dochodzi ważna zasada praktyczna: nie łączy się kilku kanałów grawitacyjnych w jeden zbiorczy przewód, bo to zwykle kończy się problemami z ciągiem.
Druga rzecz jest jeszcze ważniejsza: standardowym zakończeniem takiego kanału pozostaje wyprowadzenie ponad dach. To właśnie tam układ ma najlepsze warunki do pracy, a wiatr i podciśnienie najczęściej pomagają, zamiast przeszkadzać. Ściana zewnętrzna pojawia się jako rozwiązanie dopuszczalne tylko w wybranych przypadkach i pod konkretnymi warunkami, więc nie traktuję jej jako zamiennika „na skróty”.
Przepisy pokazują też, że przy wyprowadzeniu przez ścianę liczą się odległości. W jednym z dopuszczonych przypadków przewód wentylacji grawitacyjnej może zostać poprowadzony przez ścianę zewnętrzną na wysokość co najmniej 2,5 m nad terenem i w odległości nie mniejszej niż 0,5 m od bocznej krawędzi okien, drzwi i innych otworów. To nie jest uniwersalna recepta dla każdego domu, tylko przykład, że taki przebieg bywa dozwolony, ale pod bardzo konkretnymi warunkami.
Jest jeszcze jedna rzecz, o której inwestorzy często zapominają: w pomieszczeniu z wentylacją mechaniczną albo klimatyzacją nie powinno się równolegle utrzymywać wentylacji grawitacyjnej czy hybrydowej. W praktyce oznacza to, że przy adaptacji starego budynku trzeba patrzeć na cały system, a nie tylko na jeden otwór w elewacji. Dzięki temu łatwiej uniknąć sytuacji, w której nowy wylot wygląda poprawnie, ale układ jako całość działa gorzej niż przed remontem.
To prowadzi mnie do następnego pytania: skoro ściana może być wykorzystana, to jaki element końcowy naprawdę ma sens i nie stawia zbyt dużego oporu przepływowi.
Jakie zakończenie na elewacji sprawdza się najlepiej
Na rynku jest kilka rodzajów ściennych zakończeń kanałów i nie każdy pasuje do grawitacji. Przy naturalnym ciągu lubię rozwiązania jak najprostsze, bo wentylacja grawitacyjna nie ma dużego zapasu siły. Im więcej przeszkód na końcu kanału, tym większe ryzyko, że element będzie ładny, ale z punktu widzenia przepływu po prostu za ciężki.
| Element na ścianie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Prosta kratka zewnętrzna | Krótki kanał, osłonięta elewacja, małe ryzyko nawiewu wiatru | Niski koszt, mały opór, łatwy montaż | Słabsza ochrona przed deszczem i wiatrem |
| Kratka z daszkiem i siatką | Elewacja bardziej narażona na pogodę i owady | Lepiej chroni przed opadami i zanieczyszczeniami | Siatka nie może być zbyt gęsta, bo dławi przepływ |
| Wyrzutnia ścienna z dłuższym króćcem | Przejście przez ocieplenie i grubszy mur | Pomaga ograniczyć mostek termiczny i kondensację | Wyższy koszt i większa wrażliwość na montaż |
| Zawór zwrotny | Gdy pojawia się cofka, ale ciąg jest jeszcze wystarczający | Ogranicza nawiew wsteczny | Podnosi opory i nie zawsze jest dobry dla grawitacji |
| Nasada hybrydowa lub wyciągowa | Trudny ciąg, modernizacja problematycznego budynku | Stabilizuje pracę układu | Wymaga zasilania, serwisu i większego budżetu |
Jeżeli pytasz mnie o wybór do czystej wentylacji grawitacyjnej, zwykle stawiam na osłonę o dużej swobodnej powierzchni przepływu, a nie na najbardziej „szczelny” i zabudowany element. Metal sprawdza się tam, gdzie ściana jest mocno wystawiona na pogodę, a tworzywo wtedy, gdy liczy się lekkość i prostsze dopasowanie kolorystyczne. Najgorszy wybór to taki, który wizualnie wygląda solidnie, ale ma małe przeloty, gęstą siatkę i zawór, który utrudnia start ciągu przy słabszej różnicy temperatur.
Gdy element jest już dobrany, najważniejszy staje się montaż. Nawet najlepsza kratka nie uratuje kanału, jeśli przejście przez ścianę zrobiono zbyt ciasno, bez izolacji albo w miejscu, gdzie wiatr pracuje przeciwko układowi.
Jak montuję wylot krok po kroku
Przy montażu nie zaczynam od wiercenia, tylko od sprawdzenia, czy wybrane miejsce nie koliduje z oknami, narożnikami, podbitką dachową i strefą zawirowań na elewacji. Dopiero potem dobieram średnicę, długość tulei i typ osłony. To wygląda jak detal, ale właśnie na tym etapie najczęściej wygrywa albo przegrywa cały układ.
- Sprawdzam, czy kanał może wyjść przez ścianę i czy nie ma lepszego rozwiązania dachowego.
- Wybieram miejsce możliwie osłonięte od bezpośredniego wiatru, ale bez zamykania w głębokiej wnęce.
- Wykonuję otwór o średnicy dopasowanej do kanału i tulei montażowej, najlepiej z lekkim spadkiem na zewnątrz, około 1-2%.
- Wprowadzam tuleję lub odcinek kanału i zabezpieczam strefę przejścia przez mur oraz ocieplenie.
- Uszczelniam połączenia materiałem odpornym na warunki zewnętrzne i montuję osłonę elewacyjną.
- Na końcu sprawdzam ciąg, bo dopiero test pokazuje, czy krata nie jest zbyt restrykcyjna.
W ścianach ocieplonych bardzo pilnuję, żeby kanał nie był „zatopiony” wyłącznie w piance. Potrzebna jest tuleja, sensowne oddzielenie od zimnej warstwy zewnętrznej i szczelne wykończenie na elewacji. W przeciwnym razie powstaje mostek termiczny, a w chłodnym sezonie kondensat potrafi zawilgocić wykończenie albo pojawić się na samej kratce.
W praktyce lubię też prosty test po montażu: cienki pasek papieru albo dymek techniczny szybko pokazuje, czy kanał zasysa powietrze, czy tylko „udaje” drożny. Jeśli ciąg jest słaby, zwykle winne są trzy rzeczy: za duży opór zakończenia, zbyt długa trasa albo złe usytuowanie wylotu. To prowadzi wprost do najczęstszych błędów, które widzę na elewacjach.
Najczęstsze błędy, które psują ciąg
Przy takich realizacjach powtarzają się te same potknięcia. Zaskakujące jest to, że często nie dotyczą one samego kanału, tylko drobiazgów na końcu instalacji. A to właśnie końcówka decyduje, czy układ wytrzyma zimę, silny wiatr i kilka sezonów użytkowania bez narzekań.
- Zbyt mały przelot kratki - siatka i żaluzja wyglądają porządnie, ale ograniczają przepływ bardziej, niż wielu wykonawców zakłada.
- Montaż w strefie nawiewnej - pod okapem, przy narożniku albo w głębokiej wnęce wiatr potrafi zawracać powietrze do środka.
- Brak izolacji w przejściu przez ścianę - kończy się kondensacją, wychładzaniem kanału i czasem nawet zaciekami na elewacji.
- Za dużo załamań - każdy dodatkowy łuk zwiększa opory, a w wentylacji grawitacyjnej nie ma rezerwy mocy.
- Mieszanie systemów bez projektu - gdy w tym samym pomieszczeniu pojawia się wentylacja mechaniczna i grawitacyjna, układ zaczyna się wzajemnie blokować.
- Brak dostępu do czyszczenia - zabrudzona kratka i pył w kanale szybko obniżają skuteczność całego rozwiązania.
Objawy są zwykle bardzo czytelne: powietrze wraca do pomieszczenia, pojawia się wilgoć przy kratce, słychać świst albo kartka papieru nie reaguje na kratkę tak, jak powinna. W takich sytuacjach nie szukam od razu „mocniejszej kratki”, tylko sprawdzam geometrię kanału i miejsce wyprowadzenia. To często prostsze i tańsze niż wymiana wszystkiego na nowo.
Skoro wiadomo już, co działa i co psuje efekt, pozostaje praktyczne pytanie o budżet oraz o to, kiedy ściana naprawdę się opłaca.
Ile to kosztuje i co wybrać przy remoncie
Ceny na rynku są dość zróżnicowane, ale da się podać sensowne widełki. Najtańszy jest sam element końcowy, a najwięcej kosztuje zwykle robocizna oraz odtworzenie warstw elewacyjnych. Przy jednym punkcie koszt potrafi wzrosnąć nie przez kratkę, tylko przez ocieplenie, tynk, konieczność uszczelnienia i dostęp do miejsca montażu.
| Element lub usługa | Orientacyjny koszt | Kiedy to się opłaca |
|---|---|---|
| Prosta kratka zewnętrzna | około 20-60 zł | Gdy kanał jest krótki i elewacja jest osłonięta |
| Solidna osłona metalowa z siatką | około 40-150 zł | Gdy ściana jest bardziej narażona na deszcz i wiatr |
| Wyrzutnia ścienna lub element z dłuższym króćcem | około 120-350 zł | Przy przejściu przez grubszy mur i ocieplenie |
| Tuleja, izolacja i uszczelnienie | około 50-200 zł | Gdy chcesz ograniczyć mostek termiczny i kondensację |
| Robocizna za jeden punkt | około 300-900 zł | Przy standardowym montażu bez trudnego dostępu |
W praktyce za prosty punkt na elewacji płaci się dziś zwykle mniej niż za ingerencję w dach, ale to nie znaczy, że ściana zawsze jest tańsza. Jeżeli trzeba poprawiać tynk, ocieplenie, obróbki albo robić dostęp z rusztowania, koszt szybko rośnie. Dlatego przy remoncie patrzę nie na cenę samej kratki, tylko na całkowity koszt wyprowadzenia i późniejszej bezawaryjnej pracy.
Jeśli budynek jest prosty, kanał krótki, a elewacja osłonięta, ścienne zakończenie bywa dobrym kompromisem. Jeśli jednak przewód musiałby iść kręto, blisko okien albo w strefie silnego wiatru, lepiej wrócić do rozwiązania dachowego albo rozważyć przebudowę układu wentylacji. To zwykle tańsze niż późniejsze poprawki.
Kiedy estetyka nie może zepsuć ciągu
W wykończeniu elewacji najłatwiej przesadzić z estetyką i niechcący zdusić wentylację. Ja wolę prosty, czytelny detal, który wygląda spokojnie, niż efektowną osłonę, która robi wrażenie tylko na zdjęciu. Przy wentylacji grawitacyjnej liczy się funkcja, a dopiero potem dekoracyjność.
Jeżeli miałbym wskazać jedną zasadę praktyczną, brzmiałaby ona tak: wybieraj zakończenie ścienne jak najprostsze, dobrze osłonięte przed pogodą i z możliwie dużą swobodną powierzchnią przepływu. Do tego dodaj poprawne uszczelnienie przejścia przez mur, sensowną izolację oraz test ciągu po montażu. Taki układ nie jest spektakularny, ale właśnie on najczęściej działa bez problemów przez lata.
Gdy inwestor chce „czystej” elewacji, zwykle szukam kompromisu w kolorze, kształcie i sposobie osadzenia elementu, a nie w zmniejszaniu przelotu. To drobna różnica w podejściu, ale z punktu widzenia eksploatacji ogromna. W wentylacji grawitacyjnej prostota naprawdę wygrywa z efekciarstwem, a dobrze wykonany wylot na ścianie ma przede wszystkim pracować, nie tylko wyglądać.
