Sprawnie działająca wentylacja mechaniczna z odzyskiem ciepła zaczyna się nie od wyboru samej centrali, ale od projektu. Z mojego doświadczenia najwięcej problemów bierze się z dokumentacji przygotowanej zbyt ogólnie: potem pojawiają się kolizje z konstrukcją, hałas w sypialniach albo brak miejsca na serwis. Poniżej pokazuję, co powinno znaleźć się w dobrym opracowaniu, jakie dane zebrać przed zleceniem i jak ocenić, czy instalacja rzeczywiście będzie pracować komfortowo.
Dobra dokumentacja ma prowadzić instalatora, a nie zostawiać mu pola do zgadywania
- Projekt powinien obejmować bilans powietrza, rozmieszczenie nawiewów i wywiewów, trasy oraz średnice kanałów i dobór centrali.
- Przed zleceniem opracowania przygotuj rzuty kondygnacji, przekroje, wysokości pomieszczeń i informację o liczbie użytkowników.
- Najczęstsze błędy to za mało miejsca na kanały, zły dobór średnic, pominięcie akustyki i brak dostępu serwisowego.
- W typowym domu jednorodzinnym lepiej sprawdza się instalacja cicha i niskosprężna niż układ „na styk”.
- Cena zależy od zakresu: prosta analiza jest czym innym niż pełny projekt wykonawczy z obliczeniami i listą materiałów.

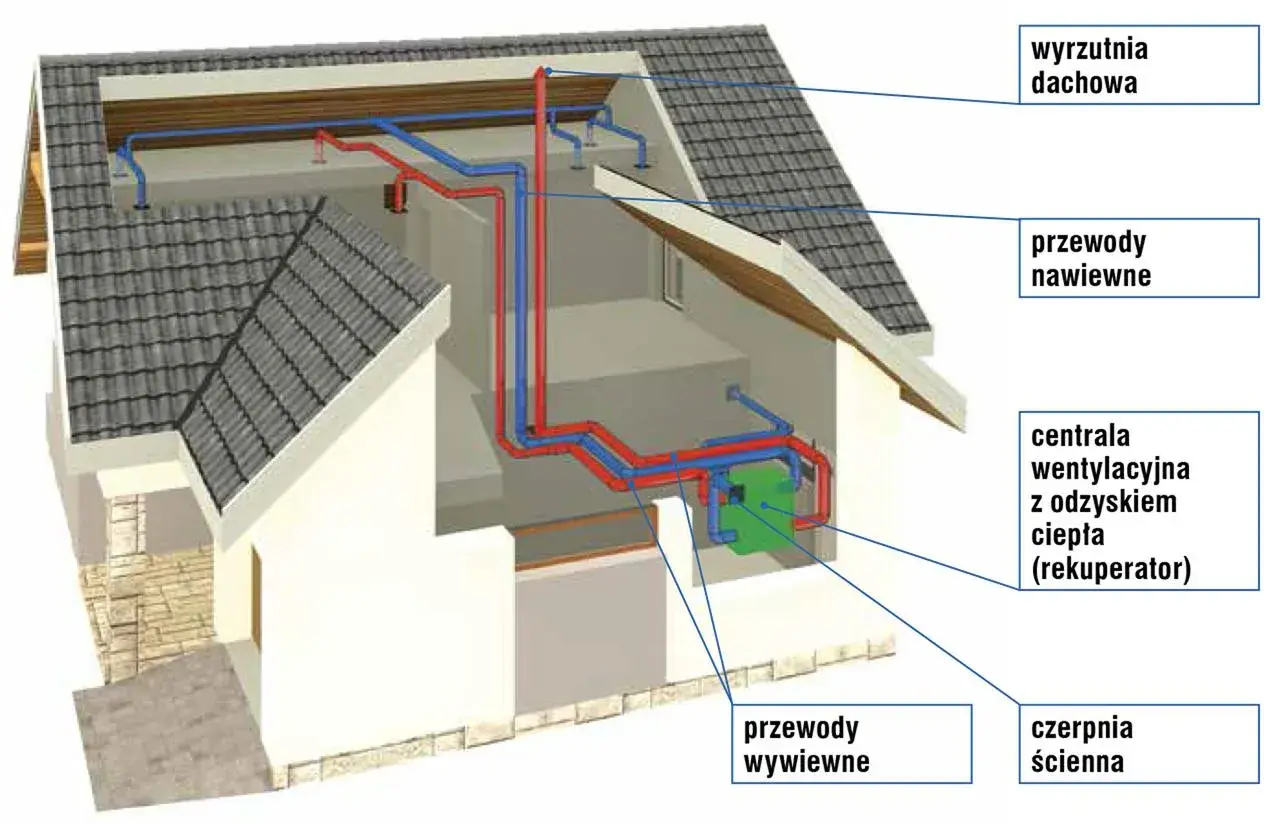

Co powinien zawierać dobry projekt wentylacji z odzyskiem ciepła
Jeśli mam wskazać jedną rzecz, która naprawdę oddziela dobry projekt od przypadkowego szkicu, to jest nią kompletność. Dokumentacja nie ma tylko pokazać, gdzie leżą kanały. Ma odpowiedzieć na pytanie, jak cały system ma działać w realnym budynku, z konkretną liczbą domowników, konkretną bryłą i konkretną przestrzenią na montaż.
| Element projektu | Po co jest potrzebny |
|---|---|
| Bilans powietrza | Pokazuje, ile powietrza trzeba nawiewać i wywiewać z poszczególnych pomieszczeń. To fundament całego układu. |
| Układ nawiewu i wywiewu | Rozdziela strefę czystą i brudną, ogranicza przenoszenie wilgoci, zapachów i zaduchu. |
| Trasy i średnice kanałów | Decydują o oporach przepływu, hałasie oraz o tym, czy instalacja w ogóle zmieści się w budynku. |
| Dobór centrali | Określa wydajność, spręż, poziom hałasu, automatykę i zakres pracy urządzenia. |
| Lokalizacja czerpni i wyrzutni | Chroni przed zasysaniem zużytego powietrza i ogranicza problemy akustyczne. |
| Izolacja, tłumiki i odpływ skroplin | Zabezpieczają instalację przed kondensacją, szumem i kłopotami w eksploatacji. |
| Zestawienie materiałów | Ułatwia wycenę, zakupy i późniejszy montaż bez improwizacji na budowie. |
W praktyce taki komplet informacji działa jak instrukcja wykonawcza. Dobrze przygotowana rekuperacja nie zaczyna się od domysłów, tylko od policzonego układu, który da się zamontować bez późniejszych przeróbek. A żeby taki projekt powstał, trzeba najpierw zebrać właściwe dane wejściowe.
Jakie dane trzeba zebrać, zanim zlecisz projekt
Najlepsze opracowania powstają wtedy, gdy projektant dostaje pełny obraz budynku, a nie tylko ogólny metraż. Z mojego doświadczenia to właśnie na etapie danych wejściowych najłatwiej oszczędzić sobie późniejszych nerwów. Im dokładniejszy materiał startowy, tym mniejsze ryzyko, że kanał koliduje z belką, a centrala nie ma gdzie stanąć.
- Rzuty wszystkich kondygnacji z wymiarami, otworami drzwiowymi i opisem pomieszczeń.
- Przekroje budynku, które pokazują wysokości, skosy, strop i dach.
- Informacja o liczbie domowników oraz sposobie użytkowania domu, bo wentylacja ma odpowiadać na rzeczywiste obciążenie, a nie tylko na metraż.
- Układ pomieszczeń „mokrych”, czyli kuchni, łazienek, WC, garderób, pralni i pomieszczeń technicznych.
- Plan zabudów i ograniczeń, na przykład sufitów podwieszanych, skosów, szachtów, belek lub miejsc, gdzie nie wolno prowadzić instalacji.
- Informacja o etapie budowy, bo inne decyzje zapadają w stanie surowym, a inne w gotowym domu.
- Preferencje dotyczące obsługi, na przykład czy centrala ma stać na poddaszu, w pomieszczeniu technicznym czy w wydzielonej strefie serwisowej.
Jeśli budynek jest jeszcze w trakcie realizacji, dobrze jest zrobić projekt zanim zniknie możliwość łatwego prowadzenia kanałów. Później każda korekta bywa droższa niż sam projekt. Mając taki zestaw danych, można przejść do właściwego procesu projektowego.
Jak wygląda przygotowanie dokumentacji krok po kroku
Proces projektowy jest prostszy, niż się wydaje, ale tylko wtedy, gdy idzie we właściwej kolejności. Ja zawsze patrzę na niego jak na serię decyzji, które muszą się zgadzać jedna z drugą. Jeśli pierwsza jest zła, kolejne tylko wzmacniają błąd.
- Analiza budynku i sposobu użytkowania - sprawdza się układ pomieszczeń, liczbę osób, wysokości i ograniczenia montażowe.
- Bilans powietrza - określa się ilość nawiewu i wywiewu dla poszczególnych stref. Bilans powietrza to po prostu zestawienie tego, ile powietrza ma wejść do domu i ile ma z niego wyjść.
- Rozmieszczenie punktów nawiewnych i wywiewnych - nawiew trafia zwykle do pomieszczeń czystych, a wywiew do kuchni, łazienek i innych stref o większej wilgotności.
- Wstępny przebieg kanałów - projektant sprawdza, którędy instalacja ma przejść bez kolizji z konstrukcją i wykończeniem.
- Dobór centrali i osprzętu - bierze się pod uwagę wydajność, spręż, automatykę, filtry, tłumiki i odprowadzenie skroplin.
- Rysunki wykonawcze i lista materiałów - powstaje dokument, z którego da się bezpośrednio montować instalację i zamówić elementy.
- Regulacja po montażu - bez uruchomienia i wyważenia przepływów nawet dobry projekt nie pokaże pełnego efektu.
W dobrze poprowadzonym procesie projekt nie kończy się na ładnym pliku PDF. Ma prowadzić do instalacji, którą da się uruchomić, wyregulować i utrzymać bez ciągłych poprawek. A największą różnicę robią zwykle nie spektakularne dodatki, tylko kilka twardych decyzji technicznych.
Które decyzje techniczne naprawdę wpływają na komfort
Na tym etapie widać, czy dokumentacja jest przemyślana, czy tylko narysowana. Zawsze sprawdzam kilka rzeczy w pierwszej kolejności, bo to one później decydują o komforcie domowników, poziomie hałasu i serwisowalności całego układu.
| Decyzja | Dlaczego ma znaczenie | Na co zwracam uwagę |
|---|---|---|
| Lokalizacja centrali | Za daleko od strefy serwisowej oznacza kłopoty z filtrami, kondensatem i przeglądami. | Sprawdzam dostęp, miejsce na otwarcie obudowy i odległość od sypialni. |
| Rodzaj kanałów | System rozdzielaczowy, kanały sztywne albo elastyczne różnią się oporami i łatwością prowadzenia. | Nie dobieram ich „na oko”, tylko pod przestrzeń i zakładane opory. |
| Akustyka | Zbyt duże prędkości i źle dobrane średnice zamieniają rekuperację w źródło szumu. | Patrzę na tłumiki, długości odcinków i sensowne rozmieszczenie punktów nawiewu. |
| Czerpnia i wyrzutnia | Jeśli są źle ustawione, system może pobierać powietrze zbyt blisko wyrzutu. | Sprawdzam kierunek przepływu, odległości funkcjonalne i wygodę wykonania. |
| Izolacja przewodów | Na zimnych przestrzeniach brak izolacji oznacza straty ciepła i ryzyko kondensacji. | Wymagam izolacji tam, gdzie instalacja przechodzi przez nieogrzewane strefy. |
| Spręż centrali | Spręż to dostępny zapas ciśnienia wentylatorów. Jeśli jest zbyt mały, centrala nie pokona oporów instalacji. | Dobieram urządzenie do realnych strat ciśnienia, a nie tylko do metrażu domu. |
W praktyce dobrze dobrane kanały, rozsądna lokalizacja centrali i właściwa akustyka znaczą więcej niż marketingowe hasła z katalogu. Nawet prosta instalacja potrafi działać bardzo dobrze, jeśli od początku jest zaprojektowana bez kompromisów „na siłę”. Czasem pomaga też szybkie porównanie wariantów wykonania.
| Rozwiązanie | Kiedy ma sens | Ograniczenia |
|---|---|---|
| Kanały sztywne | Gdy zależy ci na przewidywalnych oporach i dobrej kulturze pracy. | Wymagają więcej miejsca i dokładniejszego planu trasy. |
| System rozdzielaczowy | Gdy przestrzeń jest ograniczona i instalacja ma wiele punktów nawiewu. | Trzeba pilnować równowagi odgałęzień i długości przewodów. |
| Kanały elastyczne | Tylko na krótkich odcinkach i przy podłączeniach końcowych. | Na dłuższych trasach zwiększają opory i mogą pogarszać akustykę. |
Kiedy te decyzje są zapisane w projekcie, zostaje już tylko wyłapać błędy, które najczęściej wychodzą dopiero po montażu. I właśnie one potrafią najbardziej podnieść koszt całej inwestycji.
Jakie błędy w projekcie najczęściej psują efekt
Z mojego doświadczenia najwięcej kosztuje nie tyle zły rekuperator, ile zła dokumentacja. Sam zakup sprzętu jest tylko jednym elementem układanki. Jeśli instalacja ma zbyt małe średnice, źle rozmieszczone punkty albo brak miejsca na serwis, nawet dobre urządzenie nie pomoże.
| Błąd | Co powoduje | Jak go uniknąć |
|---|---|---|
| Projekt bez realnego miejsca na kanały | Kolizje na budowie, obniżane sufity „na szybko”, przeróbki w ostatniej chwili. | Najpierw sprawdzam trasę na rzutach i przekrojach, dopiero potem rysuję detale. |
| Za małe średnice przewodów | Hałas, większe opory, wyższe zużycie energii przez wentylatory. | Dobieram kanały do obliczeń, nie do tego, co akurat łatwo kupić. |
| Zły układ nawiewu i wywiewu | Przenoszenie zapachów, wilgoci i przeciągów między strefami. | Rozdzielam strefę czystą i brudną zgodnie z funkcją pomieszczeń. |
| Brak dostępu do centrali | Trudny serwis, kłopot z wymianą filtrów i czyszczeniem. | Przewiduję wygodne dojście oraz miejsce na otwarcie obudowy. |
| Pominięcie izolacji w zimnych strefach | Kondensacja, straty ciepła i zawilgocenie elementów instalacji. | Izoluję przewody wszędzie tam, gdzie przechodzą przez nieogrzewane przestrzenie. |
| Dobór centrali „na zapas” | Wyższy koszt, gorsza modulacja i czasem większy hałas niż trzeba. | Dobieram urządzenie do rzeczywistego zapotrzebowania i oporów systemu. |
W praktyce dobry projekt nie eliminuje wszystkich kompromisów, ale usuwa te naprawdę kosztowne. Jeśli coś trzeba uprościć, lepiej zrobić to świadomie niż dowiadywać się o problemie dopiero po zamontowaniu pierwszych metrów kanałów. Kolejne pytanie, które zwykle pada, dotyczy kosztu i sensu zamawiania pełnego opracowania.
Ile kosztuje projekt i kiedy lepiej zamówić pełne opracowanie
W 2026 roku na rynku spotkasz bardzo różne zakresy i poziomy cen. Prosta analiza istniejącego układu bywa wyceniana na kilkaset złotych, a pełny projekt dla domu jednorodzinnego zwykle mieści się wyżej, zwłaszcza jeśli zawiera obliczenia, rysunki wykonawcze i zestawienie materiałów.
| Zakres | Orientacyjna cena | Kiedy ma sens |
|---|---|---|
| Analiza lub konsultacja projektu | około 200-500 zł | Gdy masz już koncepcję i chcesz sprawdzić jej poprawność. |
| Prosty projekt dla domu jednorodzinnego | około 800-1500 zł | Przy prostej bryle i niewielkiej liczbie komplikacji montażowych. |
| Pełne opracowanie z obliczeniami i listą materiałów | około 1000-3000 zł | Gdy chcesz od razu zamawiać i montować bez dopytywania o szczegóły. |
| Projekt dla budynku nietypowego lub większego | od około 3000 zł wzwyż | Przy kilku kondygnacjach, skomplikowanej geometrii albo większej liczbie stref. |
Jeśli dom jest prosty, a instalator pracuje w znanym systemie, gotowe opracowanie może wystarczyć. Jeśli jednak masz skosy, mało miejsca nad sufitem, kilka kondygnacji albo chcesz połączyć rekuperację z innymi instalacjami, indywidualny projekt zwykle zwraca się szybciej niż późniejsze poprawki. Cena jest ważna, ale jeszcze ważniejsze jest to, czy dokumentacja pozwala zbudować instalację bez domysłów.
Co sprawdzić przed akceptacją dokumentacji
Zanim uznasz projekt za gotowy, przejrzyj go jak wykonawca, nie jak klient patrzący na ładny plik. To krótka kontrola, ale bardzo skuteczna. Ja zwykle sprawdzam poniższe punkty i dopiero wtedy uznaję, że opracowanie nadaje się do realizacji.
- Czy bilans nawiewu i wywiewu jest policzony dla konkretnych pomieszczeń.
- Czy trasy kanałów da się poprowadzić bez kolizji z konstrukcją i wykończeniem.
- Czy centrala ma przewidziane miejsce serwisowe i sensowny dostęp do filtrów.
- Czy średnice kanałów wynikają z obliczeń, a nie z przypadkowej dostępności materiału.
- Czy czerpnia i wyrzutnia są rozlokowane tak, by system nie zasysał własnego zużytego powietrza.
- Czy przewidziano tłumienie hałasu i izolację w zimnych strefach budynku.
- Czy odpływ skroplin został rozwiązany od razu, a nie „do dopięcia później”.
- Czy zestawienie materiałów zgadza się z rysunkami i rzeczywistą geometrią domu.
Jeśli na te punkty można odpowiedzieć bez dopowiadania sobie braków, dokumentacja jest już blisko wersji, która realnie pomaga na budowie. W rekuperacji najlepiej broni się to, co zostało policzone i narysowane od początku, bo późniejsze poprawki są zawsze droższe niż porządny projekt.
