Naturalna wentylacja działa tylko wtedy, gdy komin, nawiew i układ pomieszczeń tworzą jeden spójny system. Gdy przewód jest za krótki, zbyt zimny albo odcięty od dopływu świeżego powietrza, pojawia się wilgoć, cofka i słaby ciąg. W tym artykule pokazuję, jak to działa w praktyce, jakie są wymagania techniczne dla przewodów wentylacyjnych i na co zwrócić uwagę przy projekcie albo remoncie.
Najważniejsze zasady, które decydują o działaniu systemu
- Przewód wentylacyjny musi mieć co najmniej 0,016 m2 przekroju i najmniejszy wymiar 0,1 m.
- W mieszkaniu powietrze powinno płynąć z pokoi do kuchni i łazienki, a nie odwrotnie.
- Bez dopływu świeżego powietrza przez nawiewniki lub inne kontrolowane otwory grawitacja zwykle nie pracuje stabilnie.
- Nie wolno stosować zbiorczych przewodów wentylacji grawitacyjnej.
- W pomieszczeniach z paleniskami na paliwo stałe, płynne lub z urządzeniami gazowymi z grawitacyjnym odprowadzeniem spalin mechaniczny wyciąg jest zabroniony.
- O wysokości i zakończeniu komina ponad dachem decyduje nie tylko przepis, ale też wiatr, przeszkody dachowe i lokalizacja przewodu w bryle budynku.
Jak działa ciąg w przewodzie wentylacyjnym
Ja patrzę na wentylację naturalną bardzo prosto: komin nie „robi” wentylacji sam z siebie. On wykorzystuje różnicę temperatur i gęstości powietrza. Cieplejsze, lżejsze powietrze z wnętrza budynku unosi się do góry i przez pionowy przewód wypływa ponad dach, a na jego miejsce napływa świeże powietrze z zewnątrz.
To działa najlepiej wtedy, gdy w budynku jest uporządkowana droga przepływu: świeże powietrze trafia do pokoi, a zużyte jest usuwane z kuchni, łazienki, WC i innych pomieszczeń pomocniczych. Jeśli powietrze nie ma skąd napłynąć, cały układ się dusi. Dlatego szczelne okna bez nawiewników tak często psują to, co na papierze wygląda poprawnie.
W praktyce naturalna wentylacja jest też bardzo zależna od pogody. Zimą zwykle pracuje lepiej, bo różnica temperatur jest większa. Latem bywa słabsza, a przy niekorzystnym wietrze może pojawić się nawet ciąg wsteczny. To nie jest wada „samego komina”, tylko cecha całego układu, który opiera się na fizyce, a nie na wentylatorze. Z tego wynika najważniejszy wniosek: sam przewód to za mało, potrzebny jest jeszcze dopływ powietrza i właściwa organizacja przepływu.
Skoro mechanizm jest tak prosty, od razu pojawia się pytanie, kiedy ma realną szansę działać dobrze, a kiedy już na starcie jest skazany na problemy.
Kiedy komin ma realną szansę pracować stabilnie
Najważniejsza jest wysokość efektywna przewodu i jego położenie w bryle budynku. Im dłuższy, cieplejszy i bardziej pionowy kanał, tym stabilniejszy ciąg. Gdy przewód biegnie przy zimnej ścianie zewnętrznej, ma dużo załamań albo kończy się w miejscu osłoniętym przez dachową przeszkodę, jego wydajność spada. Widziałem wiele przypadków, w których problem nie wynikał z „braku wentylacji w ogóle”, tylko z tego, że komin był po prostu źle usytuowany.
W praktyce warto trzymać się kilku zasad:
- przewód powinien być możliwie pionowy i bez zbędnych przewężeń,
- jego przebieg dobrze jest prowadzić w cieplejszej części budynku, a nie przy zewnętrznej elewacji,

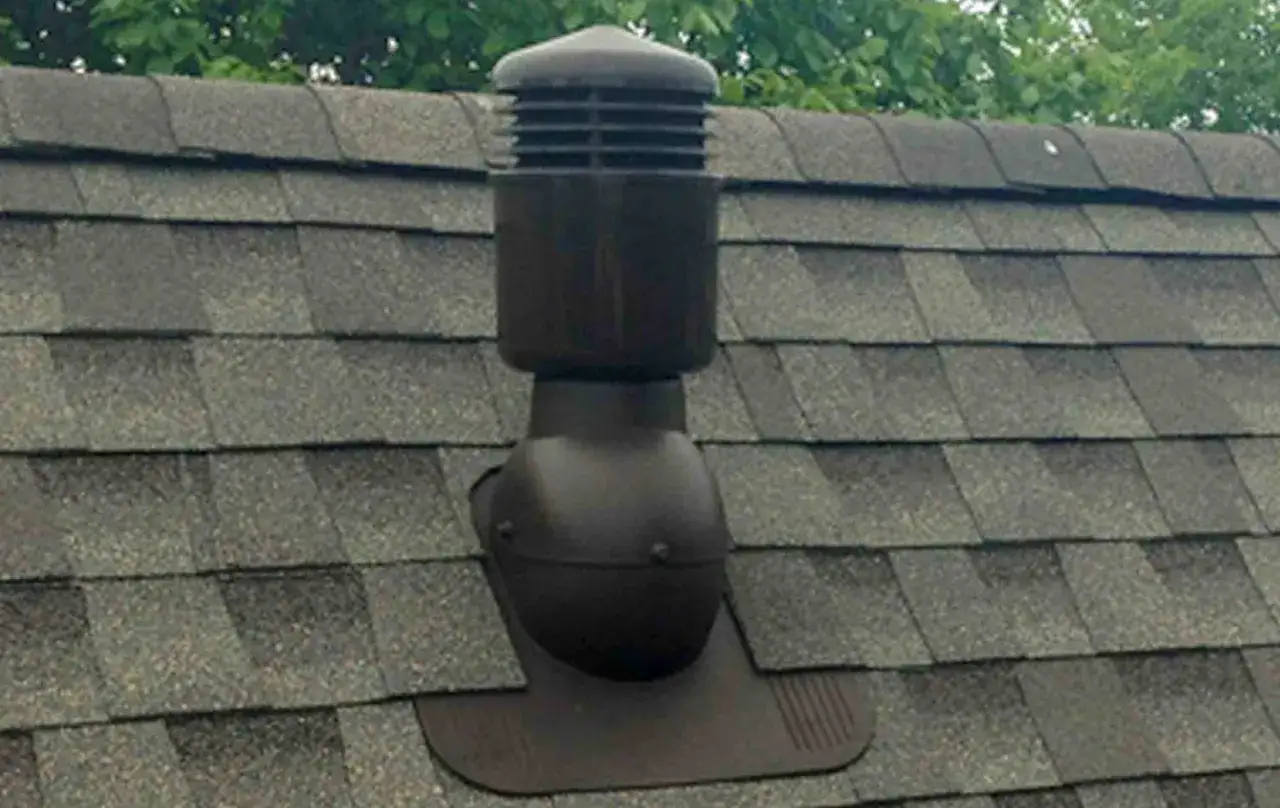

- wylot ponad dachem musi być ustawiony tak, aby wiatr nie zdmuchiwał strugi powietrza,
- komin nie powinien kończyć się w miejscu, gdzie kalenica, lukarna albo inny element dachu tworzy „cień aerodynamiczny”.
Orientacyjnie przy kanałach o przekroju 14 x 14 cm i warunkach obliczeniowych rzędu różnicy temperatur 8 K wysokość około 3 m bywa wystarczająca dla przepływu około 30 m3/h, a dla około 50 m3/h potrzeba już mniej więcej 5,5 m. To są jednak wartości orientacyjne, a nie uniwersalna recepta. Rzeczywisty efekt zależy od temperatury, wiatru, szczelności budynku i oporów w całym przewodzie.
W praktyce jedno widzę szczególnie często: im bardziej ktoś próbuje „schować” komin w projekcie, tym łatwiej potem o problem z ciągiem. Prawidłowy przewód musi mieć nie tylko odpowiedni przekrój, ale też sensowne zakończenie ponad dachem. I właśnie to przeprowadza nas do wymagań technicznych, które trzeba sprawdzić bez zgadywania.
Jakie wymagania techniczne musi spełnić przewód
Jeżeli mam wskazać trzy rzeczy, od których zaczynam ocenę komina wentylacyjnego, to są to: przekrój, szczelność i indywidualny przebieg. Przewód do wentylacji grawitacyjnej powinien mieć powierzchnię przekroju co najmniej 0,016 m2, a najmniejszy wymiar przekroju co najmniej 0,1 m. W praktyce bardzo często spotyka się przekroje 14 x 14 cm albo 14 x 21 cm, bo to układ prosty do zaprojektowania i wykonania.
| Wymaganie | Co oznacza w praktyce | Dlaczego to ma znaczenie |
|---|---|---|
| Minimalny przekrój 0,016 m2 | Przewód nie może być „za wąski” dla planowanego wywiewu | Za mały kanał zwiększa opory i osłabia ciąg |
| Najmniejszy wymiar 0,1 m | Nie projektuje się zbyt smukłych przekrojów prostokątnych | Pomaga utrzymać drożność i ogranicza ryzyko zawirowań |
| Przewód indywidualny | Jeden kanał obsługuje jedno przeznaczenie, bez zbiorczego łączenia | Zmniejsza ryzyko cofek i wzajemnego zakłócania pracy |
| Szczelność i materiał niepalny | Przewód ma być wykonany z trwałych, bezpiecznych materiałów | To kwestia bezpieczeństwa pożarowego i trwałości całego układu |
| Wyprowadzenie ponad dach | Wylot musi znaleźć się w strefie, gdzie ciąg nie jest tłumiony przez wiatr | Źle zakończony komin nawet przy dobrym przekroju potrafi pracować słabo |
W warunkach technicznych znajdziemy też ważny zakaz: zbiorcze przewody wentylacji grawitacyjnej nie powinny być stosowane. To praktyczny wymóg, który często bywa ignorowany przy modernizacjach. Jeśli ktoś chce podłączyć kilka pomieszczeń do jednego kanału „bo tak będzie prościej”, zwykle kończy się to niestabilnym przepływem i trudnym do opanowania ciągiem wstecznym.
Warto też pamiętać, że przewód powinien umożliwiać okresowe czyszczenie i kontrolę. Na etapie projektu zwracam na to dużą uwagę, bo później okazuje się, że piękny w rysunku komin jest prawie niewykonalny w serwisie. To właśnie dostęp serwisowy odróżnia rozwiązanie techniczne od dekoracyjnego trzonu w ścianie.
Same parametry komina nie wystarczą jednak, jeśli budynek nie dostarczy mu powietrza. I tu przechodzimy do elementu, który bardzo często jest pomijany w rozmowach o grawitacji.
Skąd wziąć powietrze do nawiewu i przepływu między pomieszczeniami
Najczęstszy błąd polega na tym, że ktoś poprawia komin, a nie rusza nawiewu. Tymczasem wentylacja naturalna potrzebuje kontrolowanego dopływu świeżego powietrza. W mieszkaniach strumień powietrza zewnętrznego powinien wynikać z wielkości wywiewu, ale nie może być mniejszy niż 20 m3/h na osobę przewidywaną na pobyt stały.
W praktyce najprościej zapewnić to przez nawiewniki okienne albo ścienne. Dla wentylacji grawitacyjnej przez całkowicie otwarty nawiewnik przy różnicy ciśnienia 10 Pa strumień powinien mieścić się zwykle w zakresie 20-50 m3/h. To nie jest abstrakcyjna liczba z normy dla porządku, tylko realny parametr, który decyduje, czy powietrze w ogóle zacznie krążyć.
- Nawiewniki stabilizują dopływ powietrza zamiast polegać na przypadkowych nieszczelnościach.
- Przepływ między pomieszczeniami powinien iść z pokoi do kuchni, łazienki i WC.
- Drzwi do łazienki i ustępu powinny mieć w dolnej części otwory o łącznym przekroju co najmniej 0,022 m2 dla dopływu powietrza.
- Zamknięte, szczelne drzwi potrafią całkowicie zablokować ruch powietrza nawet przy dobrym kominie.
- Zbyt szczelne okna bez nawiewu to jeden z najczęstszych powodów słabej pracy całego układu.
Tu zawsze powtarzam jedną rzecz: jeśli chcesz, żeby komin wyciągał, musisz dać mu czym wyciągać. Bez nawiewu system nie ma paliwa w sensie fizycznym, a później użytkownik dziwi się, że kratka „nie działa”, choć problem leży po stronie dopływu. Kiedy nawiew jest zrobiony źle, objawy zwykle wracają szybko: zaparowane szyby, wilgoć w narożnikach, zapachy z łazienki i uczucie duszności.
Jeśli wiesz już, jak powinien wyglądać poprawny przepływ powietrza, łatwiej rozpoznać błędy, które najczęściej psują nawet dobrze wyglądający projekt.
Jakie błędy najczęściej psują wentylację naturalną
W praktyce najwięcej problemów tworzy nie jeden katastrofalny błąd, tylko kilka drobnych niedociągnięć na raz. Sam komin może być przyzwoity, ale jeśli budynek jest przesadnie szczelny, kanał zbyt chłodny, a drzwi i kratki źle rozmieszczone, efekt końcowy i tak będzie słaby.
- Za szczelne okna bez nawiewników - naturalna wymiana powietrza spada niemal do zera.
- Zbyt krótki lub źle wyprowadzony przewód - wiatr i przeszkody dachowe zaburzają ciąg.
- Prowadzenie kanału przy zimnej elewacji - przewód wychładza się i traci stabilność pracy.
- Łączenie różnych pomieszczeń w jeden zbiorczy kanał - to proszenie się o cofki i wzajemne zakłócanie przepływu.
- Montaż wentylatora wyciągowego w złym miejscu - szczególnie groźny przy urządzeniach gazowych z grawitacyjnym odprowadzeniem spalin oraz przy paleniskach na paliwo stałe lub płynne.
- Zasłonięte kratki, brud i brak przeglądu - przepływ spada, choć użytkownik często widzi tylko „słabszy ciąg”.
To właśnie w tej sekcji najłatwiej zobaczyć różnicę między teorią a realnym użytkowaniem. Przepisy mogą być spełnione na papierze, a mimo to w domu będzie wilgoć i zapachy, bo ktoś po drodze zignorował detale wykonawcze. Dlatego przy odbiorze zawsze sprawdzam nie tylko sam przewód, ale też to, jak powietrze ma wejść, przejść i wyjść z budynku.
Jeśli jednak układ ma być stabilny przez cały rok, czasem trzeba uczciwie spojrzeć na alternatywy, a nie tylko próbować „dopieszczać” grawitację w niesprzyjających warunkach.
Kiedy lepsza będzie hybryda albo wentylacja mechaniczna
W budynkach wysokich i wysokościowych prawo i praktyka jasno wskazują na rozwiązania mechaniczne. W pozostałych obiektach wentylacja grawitacyjna nadal ma sens, ale tylko wtedy, gdy bryła budynku, układ pomieszczeń i warunki pracy przewodów temu sprzyjają. Ja traktuję hybrydę jako rozsądny kompromis, a nie „łatkę” na źle zaprojektowany system.
| System | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Grawitacyjny | Domy i budynki, w których da się zapewnić nawiew i odpowiedni przewód | Brak prądu, prostota, niskie koszty eksploatacji | Zależność od pogody, temperatury i szczelności budynku |
| Hybrydowy | Gdy naturalny ciąg bywa niestabilny, ale nie chcemy pełnej mechaniki | Lepsza przewidywalność, mniej problemów w bezwietrzne dni | Wymaga urządzeń wspomagających i sensownego projektu |
| Mechaniczny | Gdy budynek jest szczelny, wysoki albo układ pomieszczeń nie sprzyja grawitacji | Stabilny przepływ przez cały rok, łatwiejsza kontrola | Wyższy koszt, energia elektryczna, większa złożoność |
Jeżeli w domu są paleniska na paliwo stałe, kominek albo gazowe urządzenie z grawitacyjnym odprowadzeniem spalin, trzeba zachować szczególną ostrożność. W takich pomieszczeniach mechaniczny wyciąg może być po prostu niebezpieczny, bo potrafi odwrócić ciąg i zassać spaliny do środka. To jeden z tych przypadków, w których „mocniejsza wentylacja” nie oznacza bezpieczniejszej wentylacji.
Jeśli wybór między systemami nadal wydaje się otwarty, to w praktyce rozstrzyga go nie moda, tylko geometria budynku, szczelność przegród i to, czy użytkownik chce mieć prosty układ pasywny, czy przewidywalny system aktywny. Na końcu i tak wracamy do kontroli detali przed odbiorem.

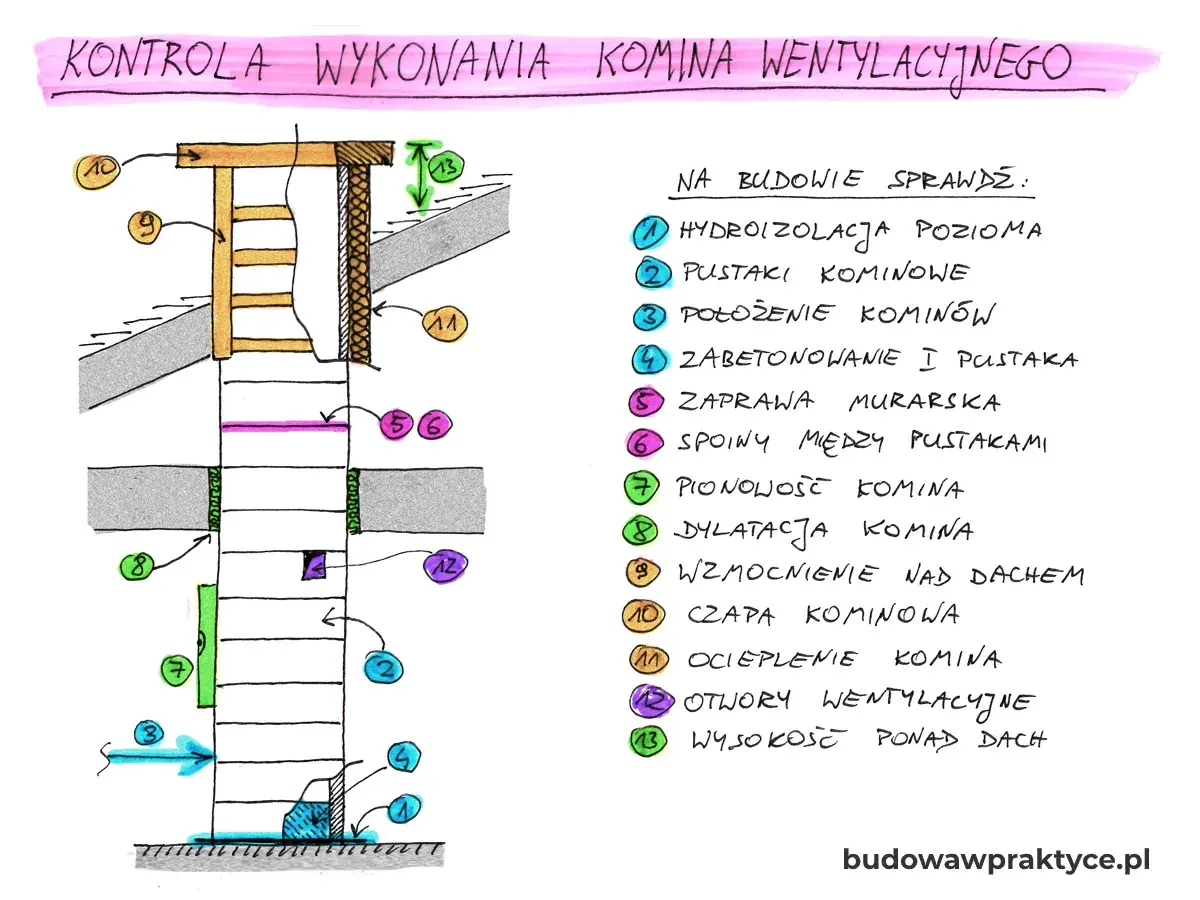

Co sprawdzić przed odbiorem albo modernizacją komina
Ja przy odbiorze zawsze zaczynam od trzech rzeczy: nawiewu, przekroju i wylotu ponad dach. Jeśli te elementy są dobrze rozwiązane, reszta zwykle daje się dopracować. Jeśli jeden z nich jest błędny, cała wentylacja naturalna zaczyna działać na pół gwizdka, a czasem w ogóle nie działa.
- czy przewód ma właściwy przekrój i nie jest kanałem zbiorczym,
- czy biegnie możliwie pionowo i nie jest niepotrzebnie wychładzany,
- czy wylot ponad dachem nie znajduje się w strefie zaburzonego przepływu powietrza,
- czy w budynku są nawiewniki albo inny kontrolowany dopływ powietrza,
- czy między pokojami a kuchnią oraz łazienką istnieje swobodna droga przepływu,
- czy w pomieszczeniu nie ma urządzeń, które kolidują z wentylacją wyciągową,
- czy przewód jest drożny, czysty i dostępny do przeglądu.
Jeśli miałbym zostawić jedną praktyczną myśl, byłaby taka: w wentylacji naturalnej komin jest ważny, ale nie najważniejszy sam w sobie. Liczy się cały układ, a więc przewód, nawiew, układ drzwi i okien, wysokość ponad dachem oraz brak konfliktów z urządzeniami spalającymi paliwo. Dopiero wtedy ten prosty system ma szansę działać tak, jak użytkownik od niego oczekuje.
